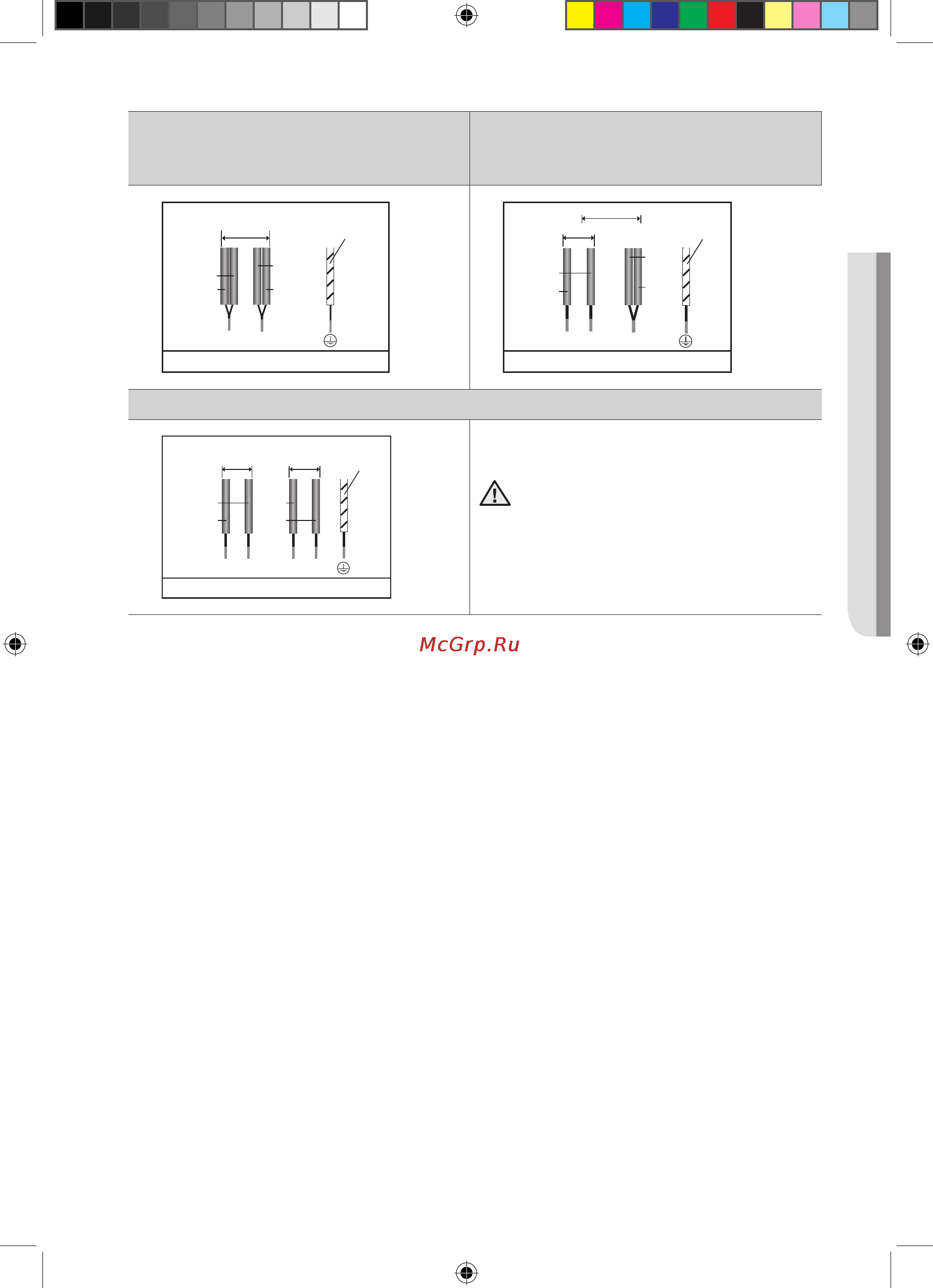

Установка варочной панели _13 _1313
УСТАНОВКА ВАРОЧНОЙ ПАНЕЛИ
•
1N ~
•
2N ~ : перед подключением
отсоедините двухфазные провода (L1
и L2).
220-240V ~
Черный
L N
1N ~
коричневый
синий
зеленый/желтый
серый
синий
серый
N
2N ~
380-415V ~
220-240V ~
коричневый
Черный
L1 L2
зеленый/желтый
•
2 x 1N ~ : перед подключением отсоедините эти провода.
220-240V ~ 220-240V ~
коричневый
синий
серый
Черный
2 X 1N ~
L1 N1 L2 N2
зеленый/желтый
При подключении к источнику
питания пользуйтесь схемой
электропроводки, расположенной
рядом с контактами.
ВНИМАНИЕ
CTN264EA01_BWT_00346A_RU.indd 13 2011-04-13 12:16:07
