Частини та функції _17
ЧАСТИНИ ТА фУНКцІї
Частини та функції

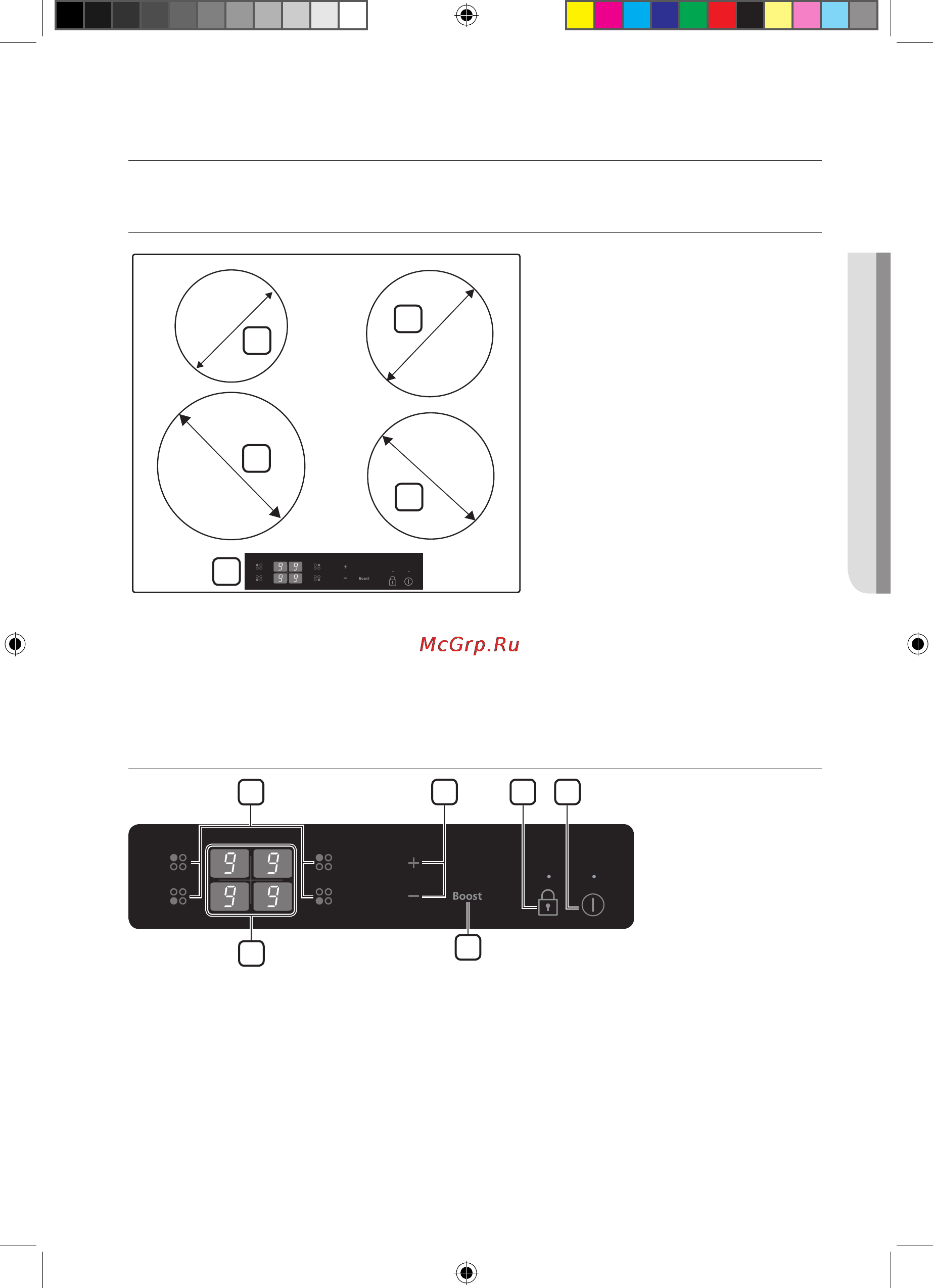

ЗОНИ НАГРІВАННЯ
1. Зона нагрівання потужністю 1400 Вт із функцією підсилення потужності до 2000 Вт
2. Зона нагрівання потужністю 1800 Вт із функцією підсилення потужності до 2200 Вт
3. Зона нагрівання потужністю 2200 Вт із функцією підсилення потужності до 3200 Вт
4. Зона нагрівання потужністю 1800 Вт із функцією підсилення потужності до 2600 Вт
5. Панель керування
ПАНЕЛЬ КЕРУВАННЯ
1. Перемикачі зон нагрівання
2. Кнопки налаштування потужності нагрівання
3. Сенсорна кнопка блокування
4. Сенсорна кнопка увімкнення/вимкнення
5. Регулятор рівня підсилення потужності
6. Індикатори налаштувань потужності нагрівання і залишкового тепла
1
2
3
5
210 мм
180 мм
160 мм
180 мм
4
2
1
3 4
5
6
CTN264EA01_BWT_00346A_UK.indd 17 2011-04-13 12:15:07
