Сульфат-ион (мг SO
2
4
-
/ л)
200
Аммоний-ион (мг NH
4
+
/ л)
1.0
Щелочность (мг CaCO
3
/ л)
100
Диоксид кремния (мг SiO
2
/ л)
50
Защита испарителя и блоков теплоутилизации от замерзания
Все испарители поставляются с управляемым термостатом электронагревателем, обеспечивающим
надлежащую защиту от замерзания при температуре до –25°C. Однако, если теплообменники не опорожнены
полностью и не очищены раствором антифриза, используются также и другие способы защиты от замерзания.
При проектировании системы целиком следует предусмотреть два или более способов защиты:
Непрерывная циркуляция потока воды в трубах и теплообменниках.
Добавление в водяной контур соответствующего количества гликоля.
Дополнительная теплоизоляция и обогрев открытых труб.
Опорожнение и очистка теплообменника в зимний период.
Осуществление двух или более описанных методов защиты от замерзания является обязанностью монтажника
и/или местных специалистов по техническому обслуживанию. Постоянно проверяйте во время плановых
проверок, обеспечена ли надлежащая защита от замерзания. Несоблюдение указанных инструкций может
привести к повреждению некоторых компонентов агрегата. На повреждения вследствие замерзания гарантия не
распространяется.
Установка реле расхода
Для обеспечения достаточного потока воды через испаритель на водяном контуре необходимо установить реле
расхода. Реле расхода устанавливается либо на входном, либо на выходном трубопроводе воды. Назначение
реле расхода – останавливать агрегат в случае прекращения течения воды в целях защиты испарителя от
замерзания.
Если агрегат поставляется с полной теплоутилизацией, то для обеспечения течения воды перед переходом
агрегата в режим теплоутилизации следует установить еще одно реле расхода.
Реле расхода на контуре теплоутилизации предотвращает отключение агрегата вследствие высокого давления.
Производитель предлагает дополнительное реле расхода, специально выбранное для этой цели. Его
идентификационный код 131035072.
Это реле расхода поддонного типа подходит для тяжелых условий эксплуатации на открытом воздухе (IP67) и
для трубопроводов диаметром от 1 до 6 дюймов.
На реле расхода имеется сухой контакт, который должен быть электрически подключен к клеммам 708 и 724
клеммной колодки MC24 (для дополнительной информации проверьте электрическую схему агрегата).
Дополнительная информация по расположению и настройке устройства приведена в брошюре с инструкциями,
находящейся внутри коробки устройства.

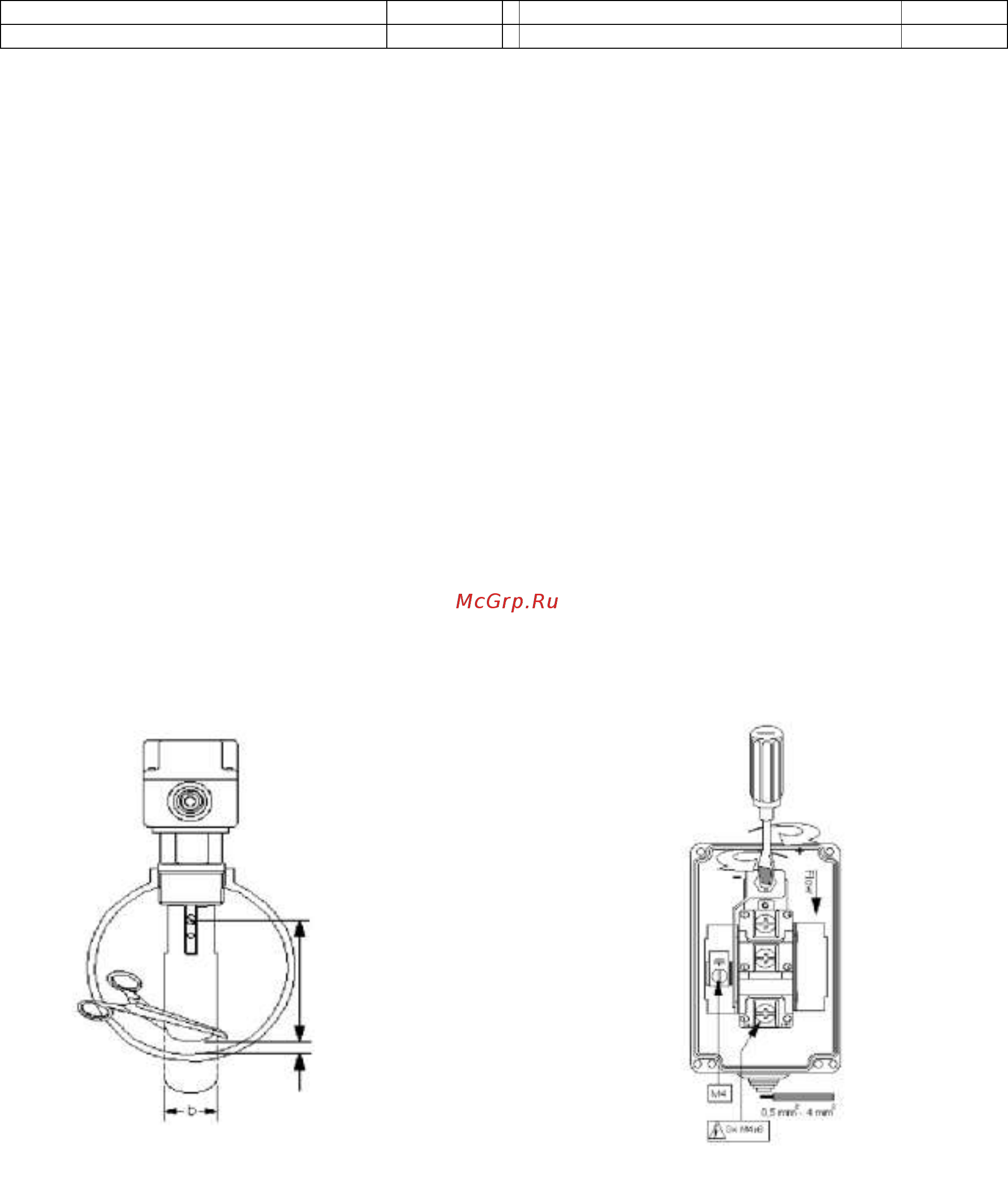

Рис. 9 - регулировка защитного реле расхода
Жидкостный комплект (дополнительно)
Дополнительный жидкостный комплект, предусмотренный для данной серии агрегатов (кроме модели CU) может
состоять из одинарного многорядного насоса или сдвоенного многорядного насоса. В соответствии с выбором
при заказе агрегата конфигурация комплекта может выглядеть, как на рисунке.
3” 83 mm
4” 107 mm
5” 134 mm
6” 162 mm
5 mm
For 3” 6” piping
Use palette b = 29 mm
Adjusting the flow switch’s
trigger sensitivity
