D–EIMAC00704-14RU - 38/72
Электрические компоненты
Все силовые и интерфейсные соединения указаны в электрической схеме, входящей в комплект поставки
агрегата.
Монтажник должен предоставить следующие комопненты:
- кабели питания (выделенный канал);
- соединительные и интерфейсные кабели (выделенный канал);
- подходящие устройства защиты линии (предохранители или автоматические выключатели; см.
электрические характеристики).
Проводка цепи питания
Для электрической изоляции агрегата при отключении на заводе устанавливается разъединитель. Защита от
перегрузки компрессора и коротких замыканий осуществляется предохранителями, установленными в
электрической панели.
Для нормальной работы агрегата необходима правильная последовательность фаз. Вся проводка со стороны
линии должна соответствовать местным нормативам и выполняться только из медных проводов и медных
наконечников. В таблице ниже (только для справки) приведен расчет размеров для защитный устройств и
проводки.
ВНИМАНИЕ!
В установках с линиями питания длиной более 50 метров межфазная и от фазы на землю
индукционная связь между фазами порождает следующие серьезные проблемы:
разбалансировка фазных токов;
чрезмерный спад напряжения.
Чтобы свести эти проблемы к минимуму, рекомендуется прокладывать фазовые провода
симметрично, как показано на рисунке.

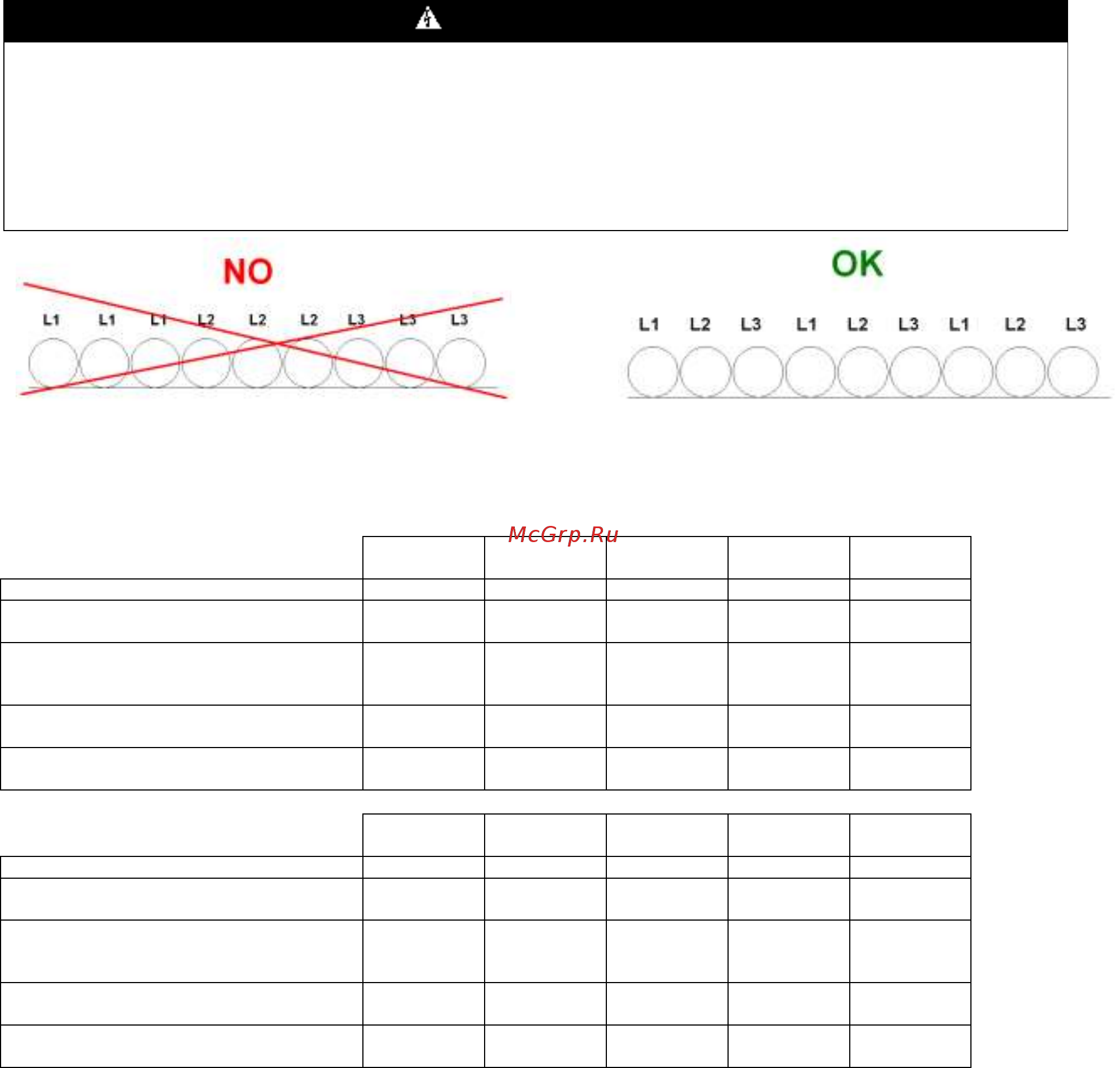

Рис. 17 - прокладка проводов питания большой длины
Табл. 2 - рекомендуемые предохранители и сечение проводов для установки
EWAD 100E ÷ 410E-SS
Модель
EWAD
100E-SS
EWAD
120E-SS
EWAD
140E-SS
EWAD
160E-SS
EWAD
180E-SS
Мощность разъединителя
400 A
400 A
400 A
400 A
400 A
Расчетная мощность короткого
замыкания (примечание 1)
25 kA
25 kA
25 kA
25 kA
25 kA
Рекомендуемые предохранители
125 А с
зажимом
заземления
160 А с
зажимом
заземления
160 А с
зажимом
заземления
200 А с
зажимом
заземления
200 А с
зажимом
заземления
Минимальное рекомендуемое сечение
проводов (примечание 2)
70 мм2
95 мм2
95 мм2
120 мм2
120 мм2
Максимальное сечение проводов (note
3)
2x185 мм2
2x185 мм2
2x185 мм2
2x185 мм2
2x185 мм2
Модель
EWAD
210E-SS
EWAD
260E-SS
EWAD
310E-SS
EWAD
360E-SS
EWAD
410E-SS
Мощность разъединителя
400 A
400 A
400 A
400 A
400 A
Расчетная мощность короткого
замыкания (примечание 1)
25 kA
25 kA
25 kA
25 kA
25 kA
Рекомендуемые предохранители
200 А с
зажимом
заземления
250 А с
зажимом
заземления
315 А с
зажимом
заземления
355 А с
зажимом
заземления
355 А с
зажимом
заземления
Минимальное рекомендуемое сечение
проводов (примечание 2)
120 мм2
150 мм2
2x95 мм2
2x95 мм2
2x120 мм2
Максимальное сечение проводов (note
3)
2x185 мм2
2x185 мм2
2x185 мм2
2x185 мм2
2x185 мм2
Примечание 1:
Расчетная мощность тока короткого замыкания для продолжительности короткого замыкания 0,25 с.
Примечание 2:
