D–EIMAC00704-14RU - 48/72
ERAD E-SS/SL
Цикл циркуляции хладагента в агрегатах ERAD E-SS/SL (конденсаторные установки) идентичен циклу
циркуляции хладагента EWAD E-SS/SL, за исключением того, что у них отсутствует испаритель, расширительный
клапан и защитный клапан низкого давления.
Агрегаты предназначены для применения с внешним испарителем для охлаждения как воздуха, так и воды.
Типичный, но не исключительный вариант использования – собственный испаритель для охлаждения и
кондиционирования воздуха.
В комплект поставки агрегата входят датчики температуры охлаждаемой жидкости на входе и выходе с 12-
метровыми кабелями.
Выбор и установка расширительного клапана (термостатического или электронного), а также конструкция труб
всасывания и жидкости производятся проектировщиком установки.
Агрегаты поставляются заряженными азотом под давлением 1 бар изб.

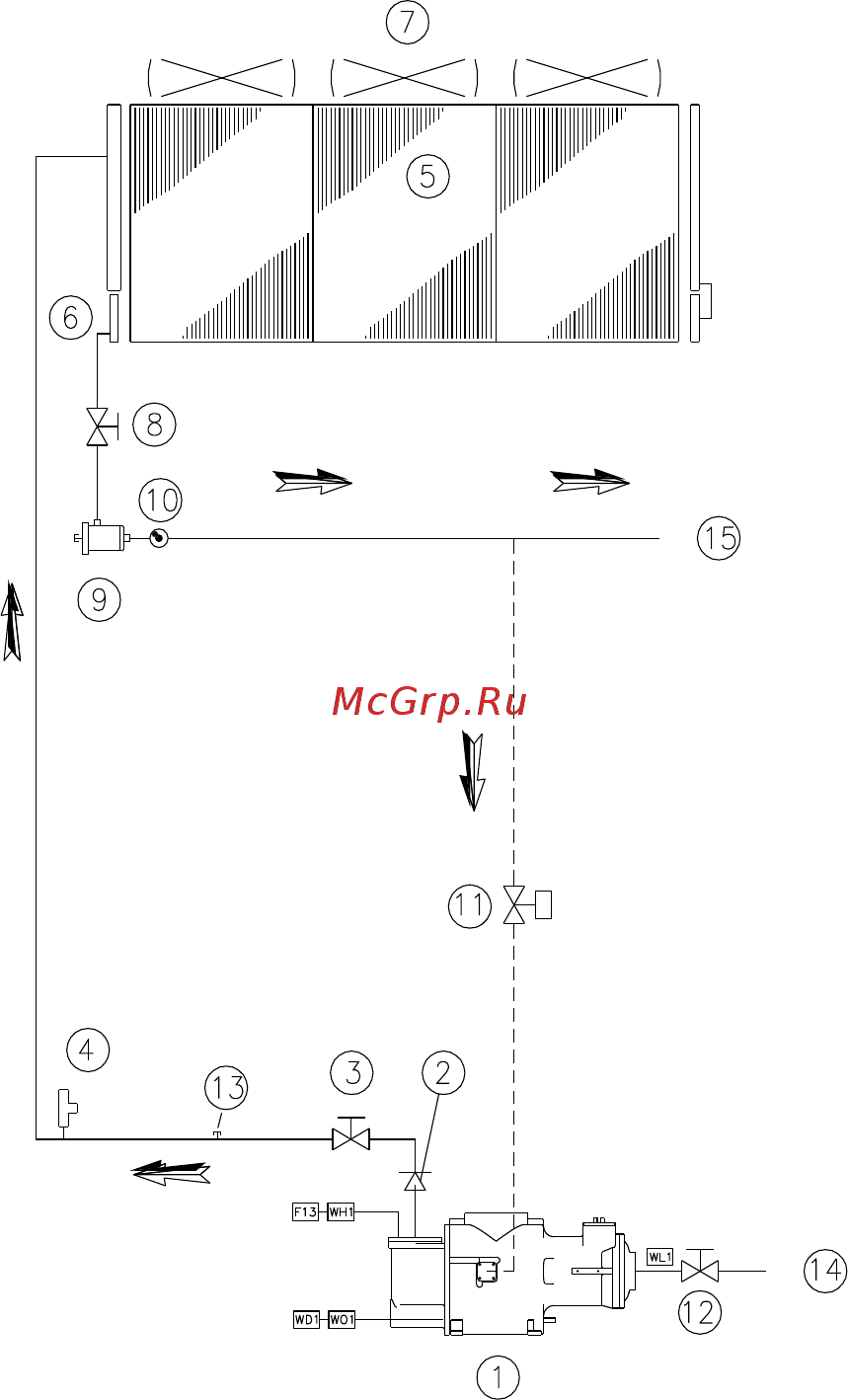

Рис. 21 – ERAD 120E ÷ 490E-SS – ERAD 120E ÷ 460E-SL
Неэкономичный контур хладагента
1.
Одновинтовой компрессор
12.
Запорный клапан со стороны всасывания
компрессора
2.
Обратный клапан
13.
Сервисный порт
3.
Запорный клапан со стороны нагнетания
компрессора
14.
Соединение линии всасывания
4.
Защитный клапан высокого давления (25,5 бар)
15.
Соединение линии жидкости
5.
Змеевик конденсатора
WL1
Датчик низкого давления (-0,5:7,0 бар)
6.
Встроенная секция недоохлаждения
WO1.
Датчик давления масла (0,0:30,0 бар)
7.
Осевой вентилятор
WH1.
Датчик высокого давления (0,0:30,0 бар)
8.
Изолирующий кран линии жидкости
WD1.
Датчик температуры нагнетания / масло
9.
Обезвоживающий фильтр
F13.
Реле высокого давления (21,0 бар)
10.
Индикатор жидкости и влажности
WIE.
Датчик температуры охлаждаемой жидкости на
входе
11.
Электромагнитный клапан впрыска жидкости
WOE.
Датчик температуры охлаждаемой жидкости на
выходе
