Инструкция по монтажу
6
EWAQ080~260DAYN
Моноблочные чиллеры с воздушным охлаждением
4PW35557-1E – 03.2011
Заправка воды
Для всех моделей
1 Подсоедините к спускному/наполнительному клапану
источник подачи воды.
2 Откройте клапан регулирования давления и запорные
клапаны (только для моделей с дополнительным
оборудованием OPSP, OPTP или OPHP).
3 Чтобы при заполнении системы удалить из неё весь воздух,
воспользуйтесь клапанами выпуска воздуха на чиллере, а
также клапанами выпуска воздуха, установленными
в контуре на более высоком уровне.
Только для моделей с дополнительным оборудованием
OPSP, OPTP или OPHP
Наполнять систему водой следует до тех пор, пока в ней не
установится необходимое давление (Pr). Текущее значение
давления можно посмотреть на манометре.
Значение необходимого давления воды (Pr) зависит от общего
объёма воды в системе и давления в расширительном баке (см.
предыдущий раздел).

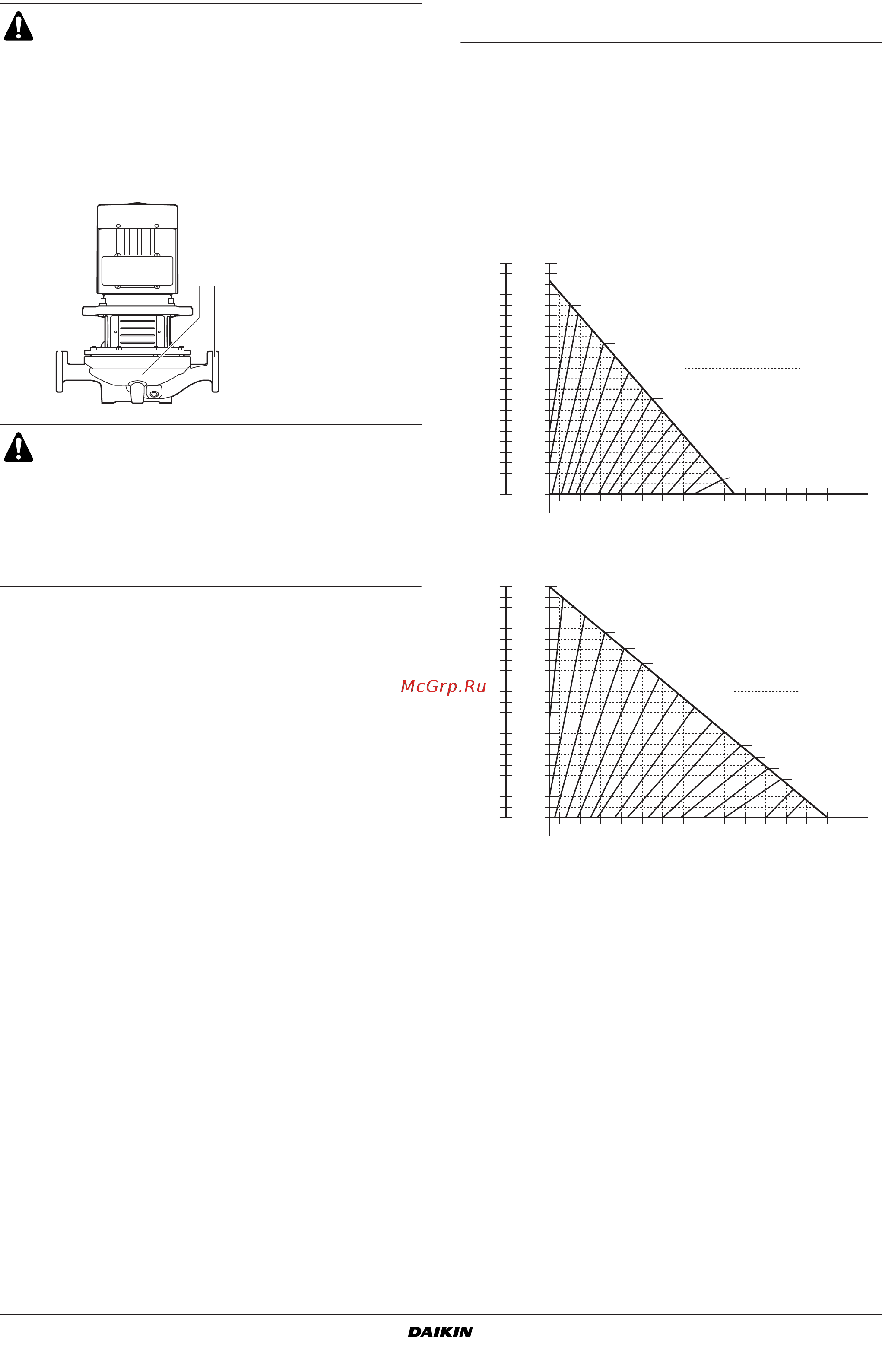

См. график — Зависимость необходимого давления воды от её
объёма и предварительного давления (Pg):
1. Рассчитайте общий объём воды во всей системе в соответст-
вии с расширительным баком.
2. На приведённом выше графике найдите место пересечения
горизонтальной линии установленного предварительного
давления (Pg) и вертикальной линии объёма воды
в системе.
3. В месте пересечения прочтите значение необходимого
давления воды (Pr) по линиям на графике.
Если из системы на некоторое время сливалась вода,
сполосните насосную камеру обессоленной водой. Это
позволит предотвратить блокирование лопастного
колеса засохшими посторонними примесями.
Чтобы выполнить эту операцию, воспользуйтесь
сливным краном насоса. Наполните и опустошите
насос несколько раз до тех пор, пока выливающаяся
из него вода не станет совершенно чистой. Во
избежание возникновения ржавчины и попадания
в систему грязи закройте все места соединений.
Использование гликоля допускается, однако его
количество не должно превышать 40% объёма.
Большее количество гликоля может повредить
гидравлические элементы.
231
1 Выход воды
2 Лопастное колесо
3 Вход воды
4 Сливной кран
A Объем воды (л)
B Перепад высоты установки (м)
C Предварительное давление (Pg)
D Заводское значение предварительного давления (1,5 баров)
A (l)
D (1.5 bar)
150
200 300 400 500 900600 700 800 130012001000 1100 15001400
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2.0
2.1
2.2
2.3
2.4
2.5
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
EWAQ080~210 35 l
Pr=1.0
Pr=1.2
Pr=1.3
Pr=1.4
Pr=1.5
Pr=1.6
Pr=1.7
Pr=1.8
Pr=1.9
Pr=2.0
Pr=2.1
Pr=2.2
Pr=2.4
Pr=2.3
Pr=1.1
B (m) C (bar)
150
200 300 400 500 900600 700 800 130012001000 1100 15001400
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2.0
2.1
2.2
2.3
2.4
2.5
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
EWAQ240+260 50 l
Pr=1.0
Pr=1.1
Pr=1.2
Pr=1.3
Pr=1.4
Pr=1.5
Pr=1.6
Pr=1.7
Pr=1.8
Pr=1.9
Pr=2.0
Pr=2.1
Pr=2.2
Pr=2.3
Pr=2.4
D (1.5 bar)
A
(l)
B (m) C (bar)
Pr=2.5
