пережимайте и не натягивайте электрошнур. Периодически проверяйте состоя-
ние электрошнура, для его замены вызывайте специалиста из обслуживающей
организации.
Следите за тем, чтобы вентиляционные отверстия и щели в задней части
стола не были закрыты, в противном случае возникает опасность превышения
рабочей температуры электрической изоляции и короткого замыкания.
Не касайтесь стола, если Ваши руки или ноги мокрые или сырые, не поль-
зуйтесь оборудованием босиком.
Если прикосновение к столу сопровождается действием электрического
тока, необходимо отключить ее от сети до устранения неисправности.
Предупреждение по защите окружающей среды
Утилизация отходов
Детали упаковки изделия следует рассортировать (например: дерево, кар-
тон, полипропилен, металлические части) в соответствии с действующими нор-
мами по утилизации отходов.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Этот раздел содержит инструкции по установке и обслуживанию стола и
предназначен для квалифицированных специалистов по монтажу, устанавли-
вающих стол.
ВНИМАНИЕ! Перед любыми работами по наладке и обслуживанию от-
ключите стол от электрической сети.
Стол встраиваемый следует устанавливать согласно «Правилам безопасно-
сти систем газоснабжения» и государственных строительных норм.
Стол считается герметичной, если падение давления по мано-вакуумметру
за 2 мин. не превышает 40Па, при испытательном давлении 15000 Па.
Для полного сгорания газа приток свежего воздуха в помещении должен со-
ставлять не менее 2м
3
/час на один киловатт мощности горелок. Воздух может
поступать прямо с улицы через канал диаметром не менее 100см
2
или из со-
седних помещений, оборудованных вентиляционными каналами, выходящими
на улицу.
ВНИМАНИЕ! Прибор не следует присоединять к дымоходу. Прибор
должен быть установлен в соответствии с указаниями руководства по
эксплуатации и действующих Правил безопасности в газовом хозяйстве,
утвержденных Госгортехнадзором России, и Правил технической эксплу-
атации и требований безопасности в газовом хозяйстве. Следует обра-
тить внимание на меры по вентиляции помещений.
Прибор должен устанавливаться и присоединяться согласно действу-
ющим правилам и нормам по установке, принятым в Вашей стране.
Использование прибора для приготовления пищи на газе ведет к повы-
шению температуры и влажности в помещении. Поэтому в помещении кухни
должна быть хорошая вентиляция, для чего необходимо держать открытыми
естественные вентиляционные отверстия или должно быть установлено меха-
ническое вентиляционное устройство.
При интенсивном и продолжительном использовании прибора может по-
требоваться дополнительная вентиляция (открывание окна и эффективное про-
ветривание или включение механического вентиляционного устройства).
15
Установка

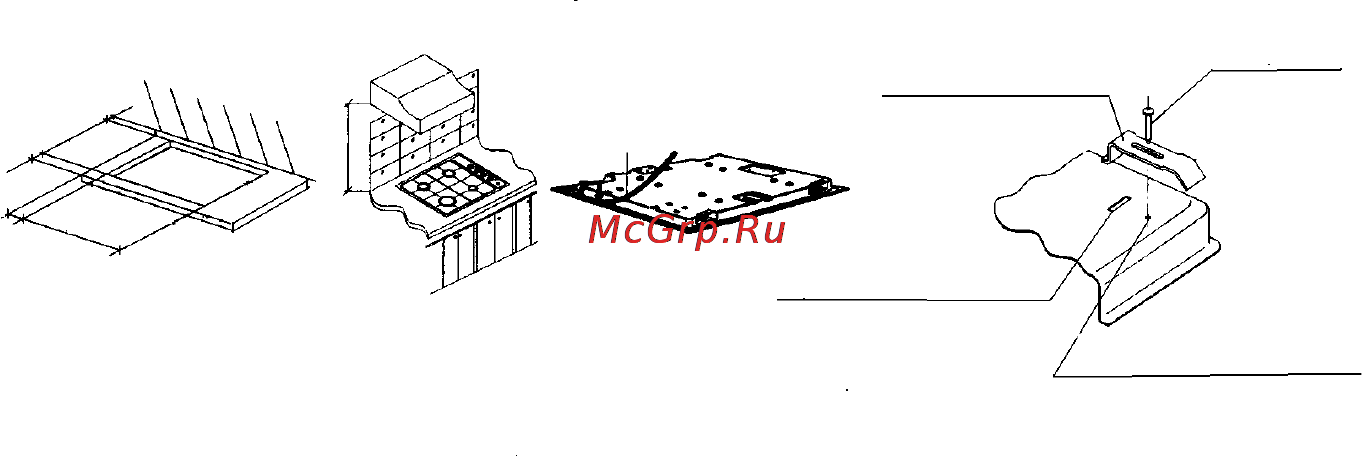

Рис. 1 Рис. 2 Рис. 3 Рис. 4
отверстие в корпусе
для скобы монтажной
65
474
62
200
(min)
554
700
скоба монтажная
Е
винт самонарезной
отверстие в корпусе
для винта
Крепление стола встраиваемого (поверхности варочной)
в рабочей поверхности.
На поверхности рабочего стола необходимо сделать прямоугольное отвер-
стие (см. рис.1) для встраивания стола, соблюдая указанные размеры.
Прибор снабжён комплектом специальных прокладок, предназначенных для
предотвращения попадания жидкости внутрь мебели. Для правильной установ-
ки прокладок тщательно выполняйте приведённые инструкции:
- Снимите полоски прокладки с основы, следя, чтобы от них не оторвалась
прозрачная защитная бумага (при наличии).
Переверните рабочую поверхность. Правильно расположите прокладку «Е»
(рис.3) под краями рабочей поверхности таким образом, чтобы внешняя сто-
рона прокладки точно совпала с внешним краем рабочей поверхности. Края
полосок должны совпадать, не выступая друг над другом.
- Наложите прокладку на рабочую поверхность, равномерно распределив
её пальцами. Снимите с прокладки полоску защитной бумаги (при наличии),
вставьте рабочую поверхность в подготовленное в мебели отверстие.
- Если слева или справа находится стена, минимальное расстояние от неё до
стола встраиваемого должно соответствовать значению, указанному на рис. 1.
- Установка стола встраиваемого в мебели производится с помощью скобы
монтажной и винтов, входящих в комплектацию в соответствии с рис.4.
Расстояние от решетки стола до вытяжного устройства должно быть 650-
700мм рис. 2 (см. инструкцию к вытяжному устройству).
Минимальное расстояние от стола до кухонной мебели, сделанной из легко-
воспламеняющихся материалов не менее 800мм.
Минимальное горизонтальное расстояние от вертикальных линий, которые
проходят по краям стола до верхней стенки мебели не менее 100мм.
Подсоединение стола к газовой магистрали.
ВНИМАНИЕ!
-Перед подключением проверьте, соответствие местных условий под-
ключения (вид газа и давление газа) настройке прибора.
-Параметры настройки прибора приведены в свидетельстве о прием-
ке настоящего руководства и в маркировке на табличке, расположенной
снизу на корпусе стола.
-Стол должен подключаться только специалистом, имеющим соответ-
ствующие полномочия.
-Используйте газовые шланги, трубы, прокладки и др. детали, соот-
ветствующие национальному стандарту.
Содержание
- Вбудований вбудований 1
- Поверхня варильна поверхня варильна 1
- Св4 св4 1
- Стіл стіл 1
- ____ ___________ 20 ___г м п _______________________ 2
- _________ мастер _______________владелец ____________ 2
- _________________________________________________ 2
- Владелец и его адрес _________________________________ __________________________________________________ 2
- Выполнена работа __________________________________ 2
- Изъят __ _________20 ___ г мастер__________ 2
- Корешок талона 1 на гарантийный ремонт ________________________ 2
- Корешок талона 2 на гарантийный ремонт ________________________ 2
- На гарантийный ремонт стола встраиваемого св4 поверхности варочной 2
- Стіл вбудований мод св 4 поверхня варильна 2
- Т а л о н 1 2
- Т а л о н 2 2
- Утверждаю зав _________________________________ 2
- Штамп ____ ____________ 20 ___ г ______________________________ 2
- Штамп 6
