Индикаторы блока 2

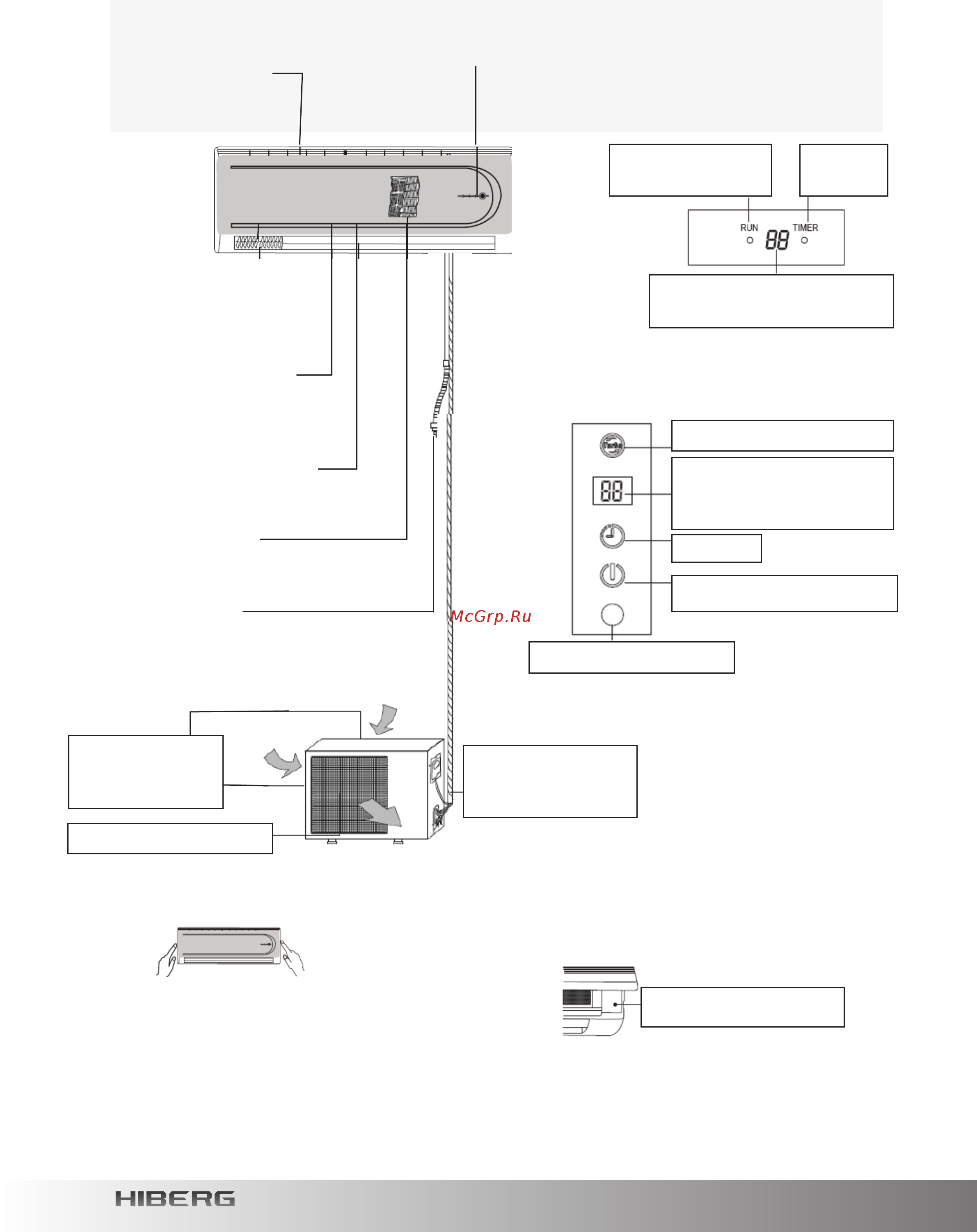

НАИМЕНОВАНИЕ И НАЗНАЧЕНИЕ ЧАСТЕЙ КОНДИЦИОНЕРА
Воздухозаборная Операционные характеристики / индикаторы
решетка (через нее
воздух из помещения Индикаторы блока 1
поступает в кондиционер).
Жалюзи регулировки потока
воздуха в горизонтальном
направлении
Жалюзи регулировки потока
воздуха в вертикальном
направлении
Воздуховыпускное отверстие,
Вывод воздуха из кондиционера
Воздушный фильтр
Удаляет пыль, грязь из поступающего воздуха
Дренажная труба отводит конденсат
Внешний блок
Эксплуатация внутреннего блока
Как открыть воздухозаборную решетку
Как закрыть воздухозаборную решетку
Опустите воздухозаборную решетку и
надавите с о
беих сторон внизу
Слегка надавите на обе стороны
воздухозаборной решетки внизу и
потяните до тех пор пока не почувствуете
сопротивление
Данная кнопка используется в качестве
аварийной меры для включения/выключения
внутреннего блока, когда пульт недоступен
Индикатор рабочего
состояния
Таймер
Установка температуры, времени,
индикатор кода неисправностей
Индикатор режима ТУРБО
Установка температуры,
времени, индикатор кода
неисправностей
Индикатор рабочего состояния
Таймер
Ресивер сигнала пульта ДУ
Трубка циркуляции
хладагента, провод
питания
Воздухозаборная
решетка (на
боковых и
задней поверхностях)
Воздуховыпускная решетка
Кнопка аварийного режима
Внутренний блок
20
