Индикатор ТУРБО
Отображает работу ТУРБО
Индикатор колебаний жалюзи
Отображает положение жалюзи
Индикатор ключа блокировки
Отображает блокировку клавиатуры
Индикатор режима работы
Отображает выбранный режим работы
Индикатор таймера
Отображает установки таймера
Кнопка установки температуры
Устанавливает комнатную температуру
Кнопка колебания жалюзи
Изменяет направление потока воздуха: естественный,
переменный или фиксированный
Кнопка регулировки воздушного
потока (опция)
Изменяет направление потока воздуха на горизонтальное
(влево-вправо). Доступна только для моделей с 3D
распределением воздуха
Кнопка режима сна
Включает режим сна
Кнопка блокировки
Блокирует/разблокирует клавиатуру
Кнопка режима работы
Изменяет режим работы кондиционера: авто, охлаждение,
осушение, обогрев, вентиляция
Кнопка включения/выключения
1-ое нажатие вкл., повторное – выкл.
Кнопка скорости вентилятора
Регулирует воздушный поток
Кнопка таймера
Устанавливает время вкл./выкл. и время таймера
Кнопка ТУРБО
Осуществляет переход к ТУРБО режиму (кнопка не работает в
режимах авто, осушение и вентиляция)

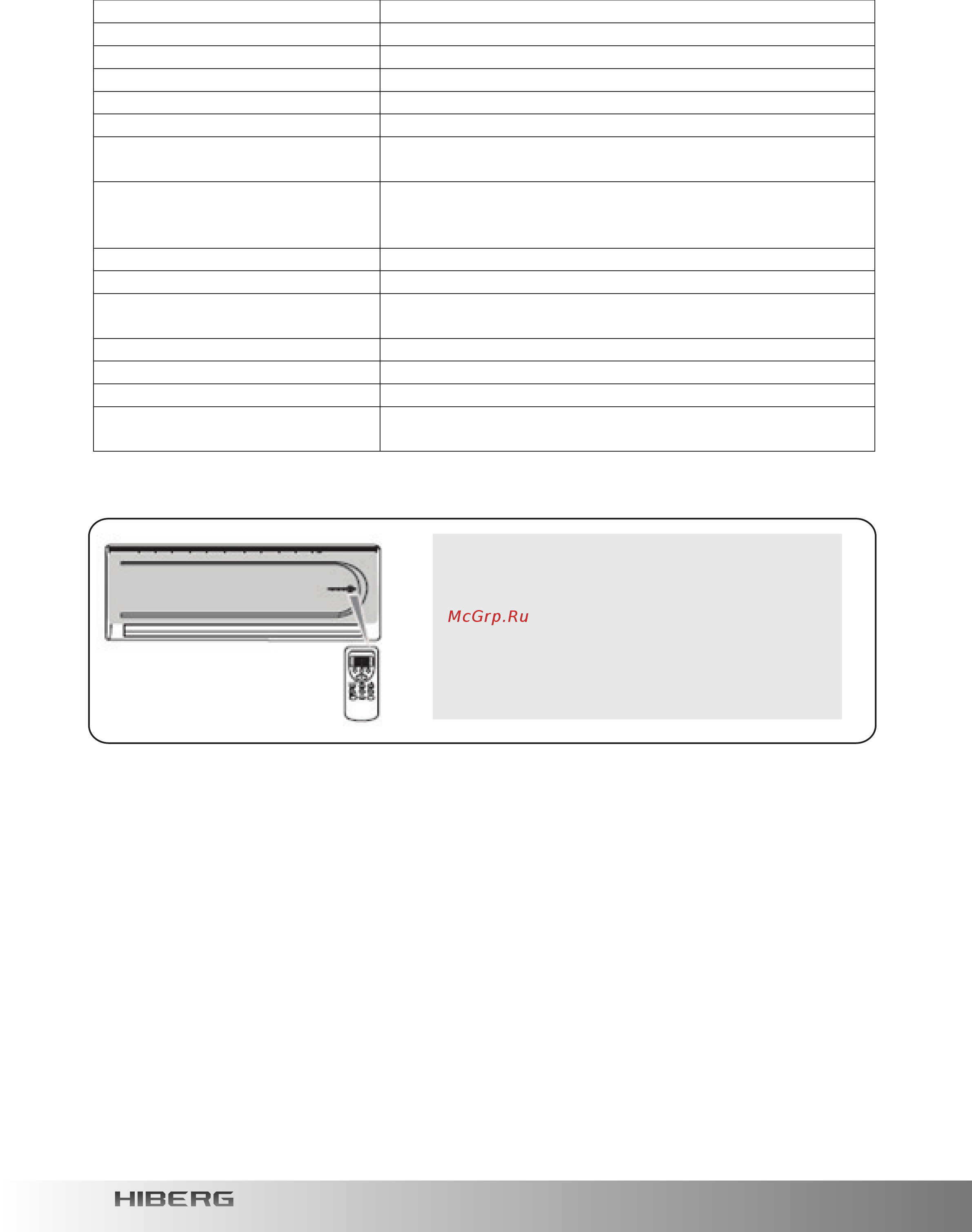

Процесс передачи сигнала.
При нажатии на любую кнопку пульта ДУ
на внутренний блок кондиционера отсы-
лается сигнал, при этом пульт следует
направлять прямо на устройство. При
корректном получении сигнала, раздает-
ся звуковое уведомление, подтверждаю-
щее новую команду.
28
