Hiberg AC-12 LUX [27/44] Индикатор скорости вентилятора отображает интенсивность воздушного потока
![Hiberg AC-12 LUX [27/44] Индикатор скорости вентилятора отображает интенсивность воздушного потока](/views2/1658081/page27/bg1b.png)

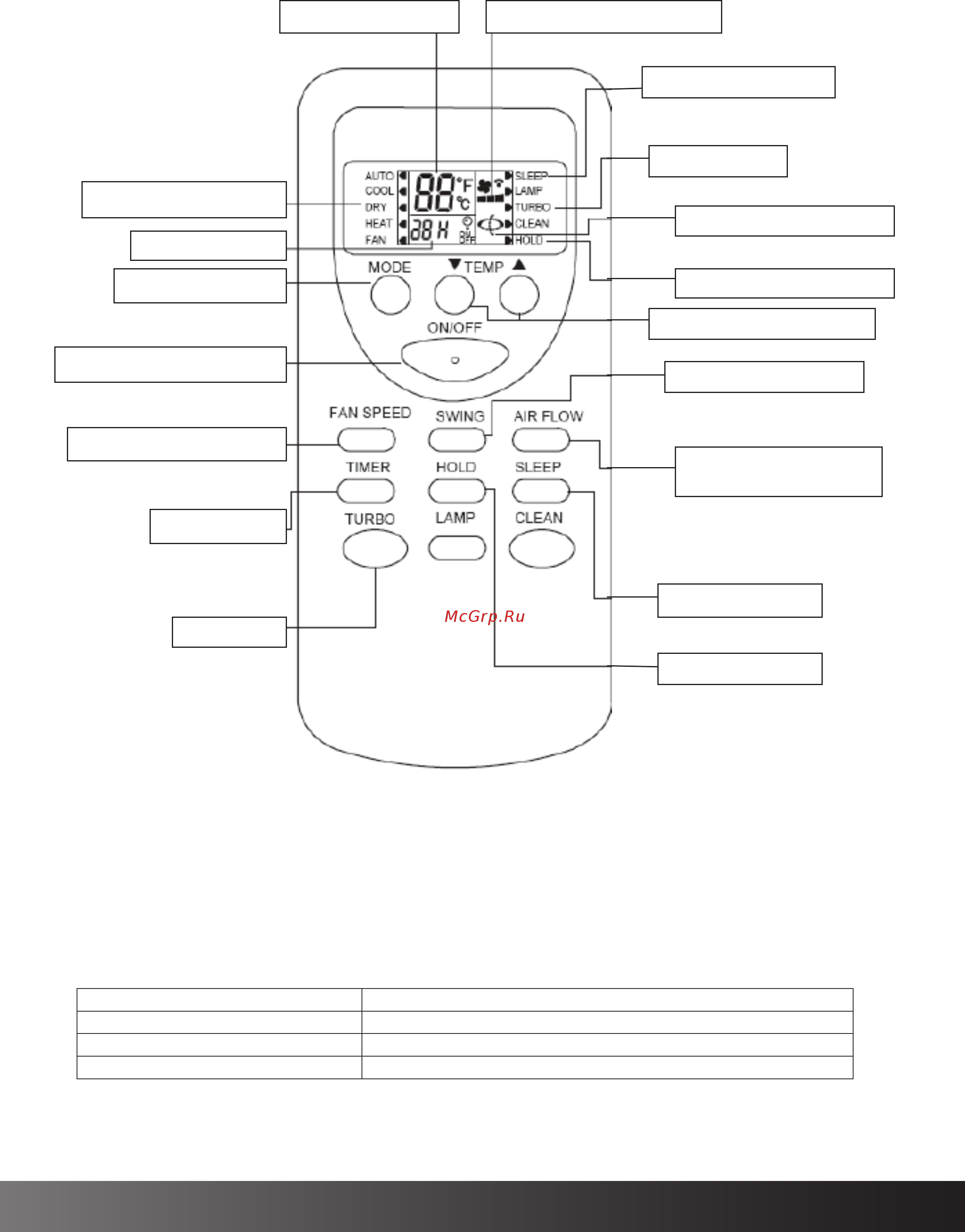

Индикатор температуры
Индикатор скорости вентилятора
Индикатор режима сна
Индикатор ТУРБО
Индикатор колебаний жалюзи
Индикатор ключа блокировки
Кнопка установки температуры
Кнопка колебания жалюзи
Кнопка регулировки
воздушного потока (опция)
Кнопка режима сна
Кнопка блокировки
Индикатор режима работы
Индикатор таймера
Кнопка режима работы
Кнопка включения/выключения
Кнопка скорости вентилятора
Кнопка таймера
Кнопка ТУРБО
Примечание: приведенный выше рисунок отображает все индикаторы с целью объяснения, в
действительности отображаются части, которые соответствуют данной модели.
Если кондиционер работает только на охлаждение, то кнопка HEAT (обогрев) функционирует как
FAN (вентилятор).
Если включен режим ТУРБО, температура воздуха в помещении не контролируется. Если в помеще-
нии слишком холодно или слишком жарко, отключите данный режим.
Индикаторы и кнопки
Функция
Индикатор температуры
Отображает установленную температуру
Индикатор скорости вентилятора
Отображает интенсивность воздушного потока
Индикатор режима сна
Отображает состояние режима сна
www.hiberg.ru
27
