D - EIMAC00605-12EU - 87/196
ОРИГИНАЛ РУКОВОДСТВА НА АНГЛИЙСКОМ ЯЗЫКЕ
Настоящее руководство является полезным инструментом для обслуживающего персонала, но никак не может заменить его квалификацию и опыт.
Выражаем благодарность за приобретение этого чиллера
ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ НАСТОЯЩЕЕ РУКОВОДСТВО, ПРЕЖДЕ
ЧЕМ ПРИСТУПАТЬ К УСТАНОВКЕ И ПУСКУ АГРЕГАТА В
ЭКСПЛУАТАЦИЮ.
НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ СТАТЬ ПРИЧИНОЙ
ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, ВОЗНИКНОВЕНИЯ
КОРОТКИХ ЗАМЫКАНИЙ, УТЕЧЕК, ПОЖАРА, А ТАКЖЕ ПОВРЕЖДЕНИЯ
ОБОРУДОВАНИЯ ИЛИ УВЕЧЬЯ.
УСТАНОВКА АГРЕГАТА ДОЛЖНА БЫТЬ ПРОИЗВЕДЕНА
ПРОФЕССИОНАЛЬНО КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ.
ПУСК АГРЕГАТА В ЭКСПЛУАТАЦИЮ ДОЛЖЕН БЫТЬ ПРОИЗВЕДЕН
КВАЛИФИЦИРОВАННЫМ И ПОДГОТОВЛЕННЫМ ПЕРСОНАЛОМ,
ИМЕЮЩИМ СООТВЕТСТВУЮЩЕЕ РАЗРЕШЕНИЕ.
ВСЕ РАБОТЫ ДОЛЖНЫ ПРОИЗВОДИТЬСЯ В СООТВЕТСТВИИ С
ДЕЙСТВУЮЩИМИ МЕСТНЫМИ ЗАКОНАМИ И НОРМАМИ.
ПРОИЗВОДИТЬ УСТАНОВКУ И ПУСК АГРЕГАТА В ЭКСПЛУАТАЦИЮ
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ, ЕСЛИ ВСЕ СОДЕРЖАЩИЕСЯ В
НАСТОЯЩЕМ РУКОВОДСТВЕ ИНСТРУКЦИИ НЕ ЯСНЫ.
ПРИ ВОЗНИКНОВЕНИИ СОМНЕНИЙ, А ТАКЖЕ ЗА ДОПОЛНИТЕЛЬНОЙ
ИНФОРМАЦИЕЙ И РЕКОМЕНДАЦИЯМИ ОБРАЩАЙТЕСЬ К
ПРЕДСТАВИТЕЛЮ КОМПАНИИ-ПРОИЗВОДИТЕЛЯ.
Описание
Приобретенный вам агрегат представляет собой "чиллер с воздушным охлаждением
конденсатора", предназначенный для охлаждения воды (или водогликолевой смеси) в
нижеуказанных пределах температуры. Принцип работы агрегата основывается на
процессе сжатия, конденсации и расширения пара согласно обратимому циклу Карно.
Агрегат состоит из следующих основных узлов:
- Винтовой компрессор для повышения давления испарения хладагента и до
давления конденсации.
- Испаритель, в котором происходит испарение жидкого хладагента, за счет чего
собственно происходит охлаждение воды.
- Конденсатор, в котором пар под высоким давлением конденсируется,
обеспечивая удаление в атмосферу тепла, отведенного из воды, охлаждение
которой происходит в теплообменнике с воздушным охлаждением.
- Расширительный клапан для понижения давления конденсации жидкости до
давления испарения.
Информация общего характера
Все агрегаты поставляются в комплекте с
электрическими схемами
,
сертифицированными чертежами,
табличкой номинальных данных
и
Декларацией о соответствии
. Вышеуказанные документы содержат все
технические данные приобретенного агрегата и
ЯВЛЯЮТСЯ
СУЩЕСТВЕННОЙ И НЕОТЪЕМЛЕМОЙ ЧАСТЬЮ ДАННОГО
РУКОВОДСТВА.
В случае расхождения между данными, содержащимися в настоящем руководстве и
данными документов агрегата, преимущество имеют документы, сопровождающие
машину. В случае сомнений обратитесь к представителю изготовителя.
Цель настоящего руководства - предоставить монтажнику и квалифицированному
персоналу всю информацию, необходимую для правильного и безопасного
выполнения установки, пуска в эксплуатацию и технического обслуживания агрегата.
При получении агрегата
После доставки агрегата до места окончательной установки его необходимо проверять
на наличие повреждений. Проверке должны подвергаться все компоненты,
перечисленные в отгрузочной накладной.
В случае повреждения агрегата не переместите поврежденный материал, а срочно
сообщите об этом транспортной компании с требованием осмотреть агрегат.
Незамедлительно известите представителя компании-производителя о выявленных
повреждениях и, по мере возможности, пришлите фотографии, которые могли бы
помочь установить ответственность за повреждения.
Повреждение не должно быть устранено до проведения представителем
транспортной компании осмотра агрегата.
Прежде чем приступать к установке агрегата проверьте, что модель и указанное на
табличке номинальных данных напряжение питания являются правильными. После
приемки агрегата ответственность за любые повреждения не может быть возложена
на компанию-изготовитель.
Предельные рабочие условия
Хранение
Условия хранения имеют следующие ограничения:
Минимальная температура окружающего воздуха :-20°C
Максимальная температура окружающего воздуха :57℃
Относительная влажность : 95% (без конденсации)
Хранение при температуре ниже минимальной может стать причиной повреждения
компонентов агрегата. Хранение при температуре выше максимальной может
привести к открытию предохранительных клапанов. Хранение конденсирующейся
среде может стать причиной повреждения электрических компонентов.
Работа
Предельные рабочие условия агрегата показаны на Рисунке 2.
При эксплуатации агрегата расход воды в испарителе должен составлять не менее
50% и не более 140% от номинального расхода (при стандартных рабочих условиях).
Работа агрегата вне указанных пределов может привести к его повреждению.
В случае сомнений обратитесь к представителю изготовителя.

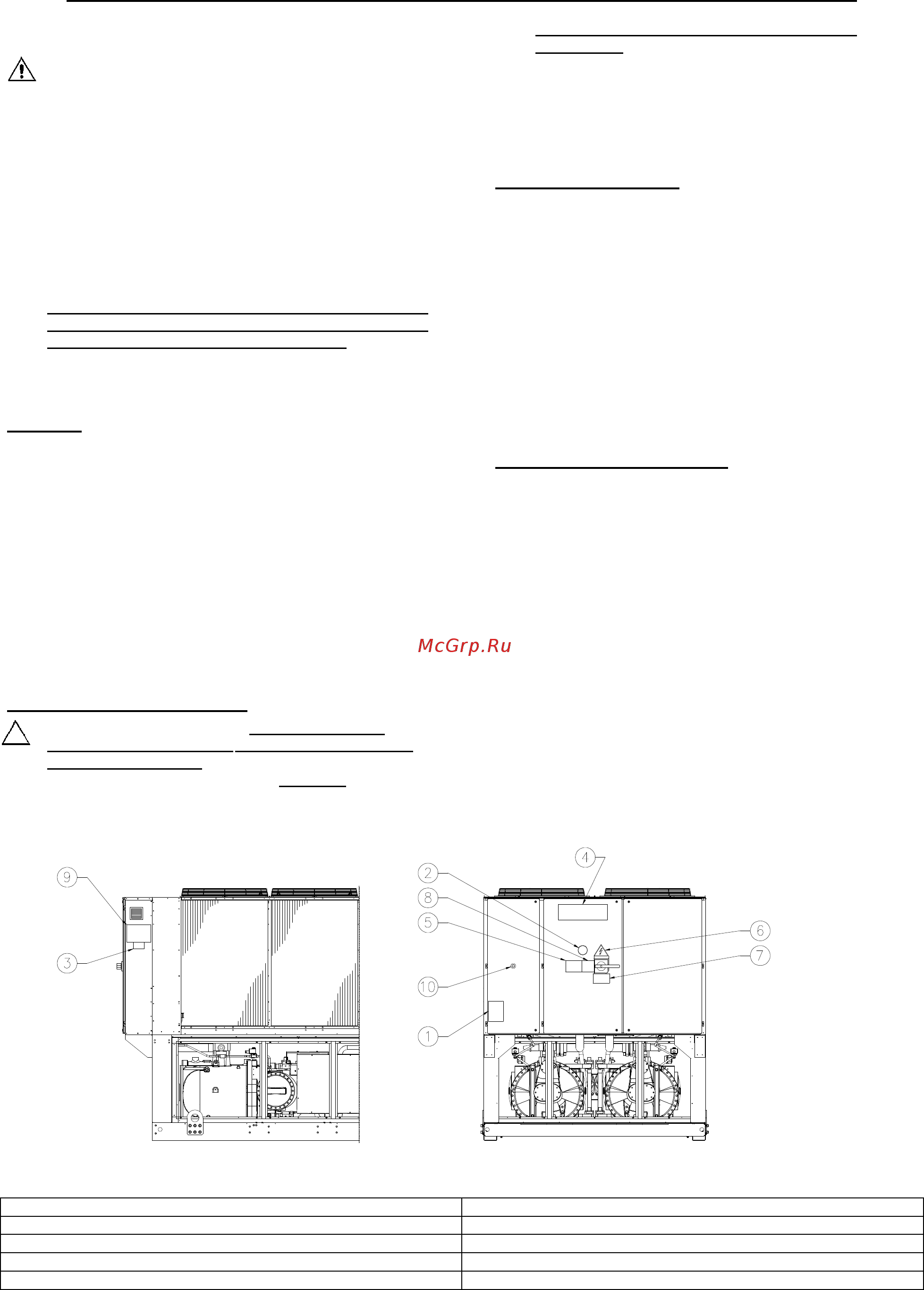

Рисунок 1 – Описание табличек, установленных на электрической панели агрегата
(Электрическая панель может быть двух разных высотах)
Идентификация табличек
1
– Символ "Невоспламеняющийся газ"
6
– Символ опасности поражения электрическим током
2
– Тип газа
7
– Предупреждение о наличии опасного напряжения
3
– Табличка номинальных данных агрегата
8
– Предупреждение о необходимости контроля затягивания кабелей
4
– Логотип компании-производителя
9
– Указания по подъему агрегата
5
– Предупреждение о необходимости заполнения водяного контура
10
-
Аварийный останов
