D - EIMAC00605-12EU - 88/196

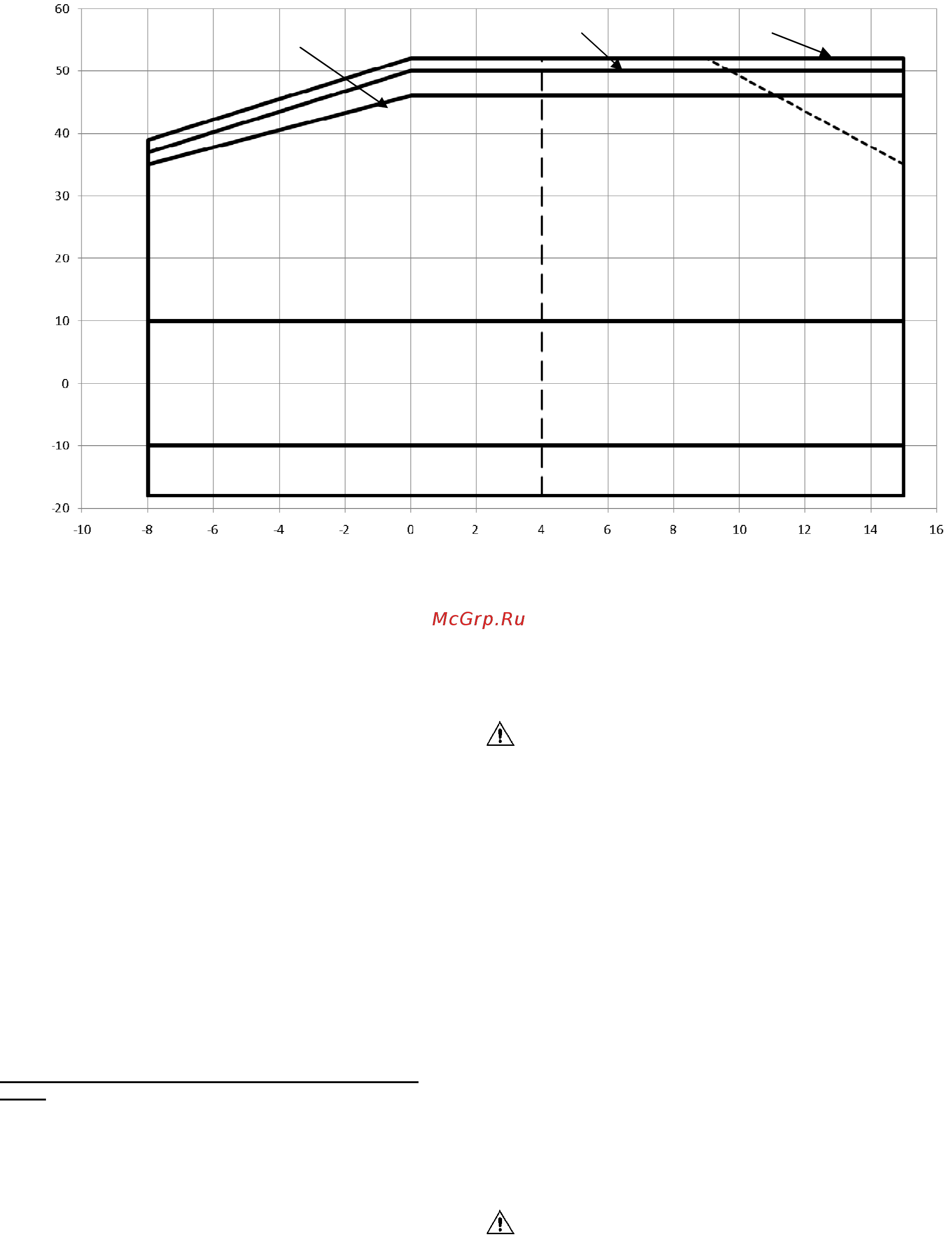

Рисунок 2 – Предельные рабочие значения
Техника безопасности
Агрегат должен быть надежно зафиксирован на полу.
Нижеперечисленные инструкции подлежат неукоснительному выполнению:
−
Подъем агрегата может быть осуществлен только с использованием
предусмотренных для этой цели такелажных точек на основании агрегата,
отмеченных желтым цветом.
−
При проведении работ с электрическими компонентами предварительно
обесточить агрегат, разомкнув рубильник.
−
Запрещается проводить работы с электрическими компонентами без
изоляционных подставок. Не допускается проводить работы с
электрическими компонентами при наличии мокрых или влажных
поверхностей.
−
Во избежание травмы не следует прикасаться к острым краям и поверхности
конденсатора, а также необходимо использовать надлежащие защитные
средства.
−
Перед проведением работ по техническому обслуживанию вентиляторов
конденсатора и(или) компрессоров необходимо полностью обесточить
агрегат, разомкнув рубильник. Невыполнение данного требования может
стать причиной серьезной травмы.
−
При подсоединении агрегата к гидравлической системе необходимо
предотвратить попадание посторонних предметов в линию воды.
−
На линии воды перед входом в теплообменник рекомендуется установить
механический фильтр.
−
Агрегат оснащается предохранительными клапанами, устанавливаемыми в
контуре хладагента на сторонах высокого и низкого давления.
Категорически запрещается снять защитные ограждения подвижных
органов.
В случае внезапной остановки агрегата следуйте указаниям
Руководства по
эксплуатации панели управления
, входящего в состав документации, которая
поставляется вместе с агрегатом.
Убедительно рекомендуется проводить работы по установке и техническому
обслуживанию в присутствии других людей. При несчастном случае рекомендуется
выполнять следующие действия:
-
Сохранять спокойствие
-
Нажать кнопку аварийной сигнализации (при ее наличии на месте монтажа)
-
Перенести пострадавшего в теплое место подальше от агрегата
-
Немедленно связаться с персоналом неотложной помощи завода или
вызвать скорую помощь.
-
Дождаться прибытия специалистов скорой помощи рядом с пострадавшим.
-
Предоставить им всю необходимую информацию.
Не следует устанавливать чиллер в местах, которые могут быть
потенциально опасны для проведения техобслуживания, например, на
платформах без перил или на площадках с недостаточным свободным
пространством вокруг чиллера.
Шум
Агрегат является источником шума, генерируемого, главным образом, работой
компрессоров и вентиляторов.
Уровень шума, генерируемого отдельными моделями, указан в технической
документации.
При правильном выполнении установки, эксплуатации и технического
обслуживания, шум, производимый агрегатом не требует применения специальных
защитных средств при продолжительной работе рядом с ним.
При наличии специальных требований к уровню шума может возникнуть
необходимость установки дополнительных звукоизолирующих устройств.
Подъем и перемещение агрегата
Во время транспортировки и погрузочно-разгрузочных операций необходимо
избегать толков и тряски агрегата. Усилия должны прикладываться только к
основанию. При транспортировке агрегата необходимо заблокировать его на
транспортном средстве во избежание возможного скольжения и повреждения.
Необходимо также соблюдать осторожность, чтобы во время данных операций
какие-либо части агрегата не падали на землю.
Все агрегаты имеют такелажные точки подъема, отмеченные желтым цветом.
Агрегат следует поднимать, используя только эти точки, как показано на
нижеследующем рисунке. Рисунок 3
Во избежание повреждения сборника конденсата используйте распорки. Их
следует располагать над решеткой вентиляторов на расстоянии не менее 2,5
метров друг от друга.
Подъемные тросы и траверсы должны иметь прочность, необходимую для
выдерживания веса и безопасного подъема агрегата. Вес агрегата
приведен на соответствующей идентификационной табличке.
Температура воды на выходе при испарении (°C)
Высокая производительность
Высшая производительность
Стандартная
производительность
Работа с водой и
гликолем
В этой обл
асти агрегат может
работать частично. См.
таблицы характеристик.
Работа только с регулировкой скорости вентилятора
(при окруж. темп. ниже 10°С)
Работа только с вентиляторами с Speedtroll (при окруж. темп. ниже
-
10°C)
Температура воды на выходе
испарителя [°C]
температура окружающей среды
[°C]
