4. Общий вид и устройство мойки

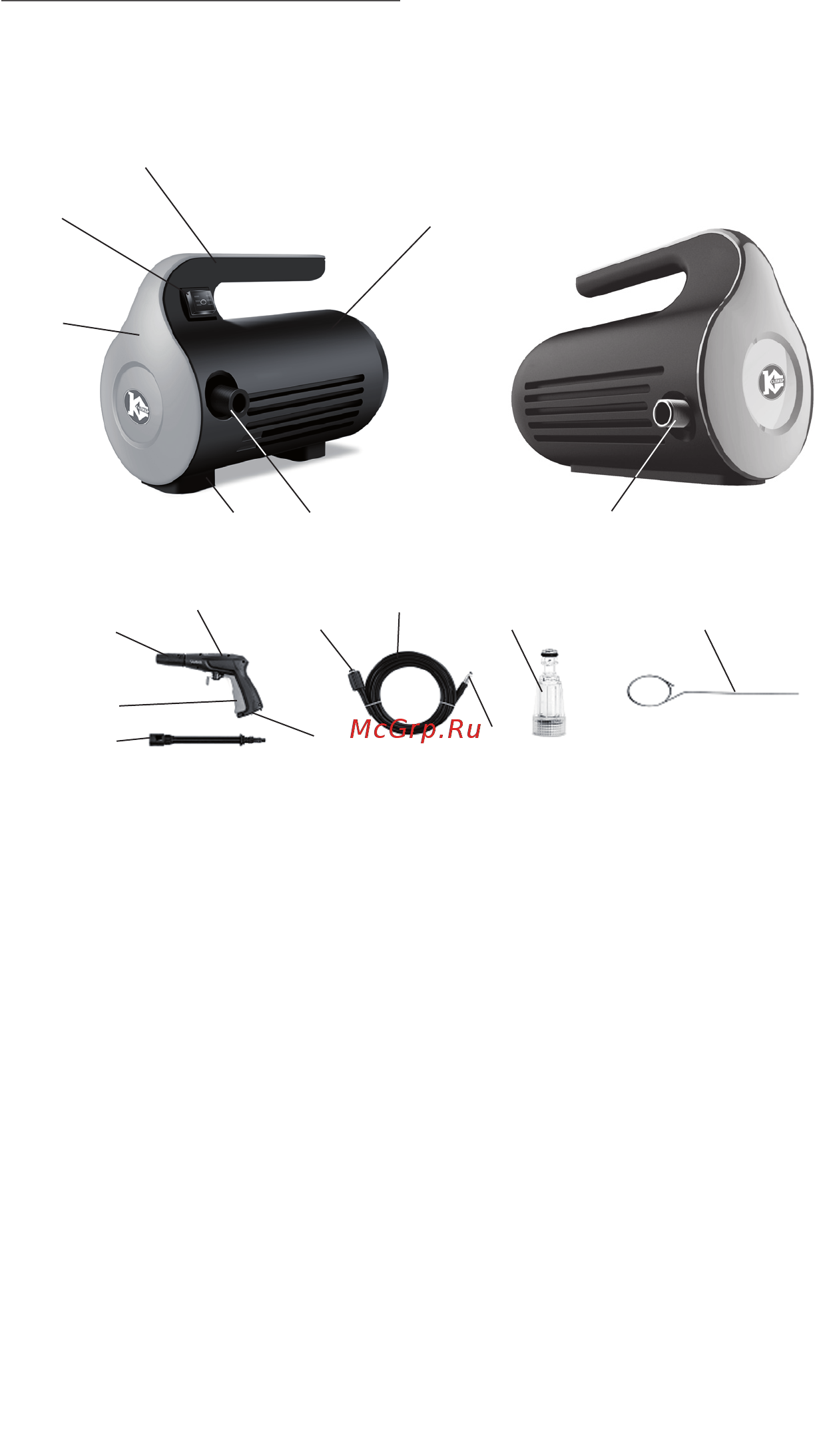

4.1 Общий вид мойки представлен на рис. 1:

4.2 Устройство инструмента

Коллекторный электродвигатель в сборе с редуктором и плунжерным насо-

сом, расположены горизонтально в пластиковом корпусе, закреплённом между

левой и правой частями корпуса мойки (рис.1 поз.6). Вращательный момент с

якоря двигателя преобразуется шестерёнчатым редуктором в возвратно-посту-

пательное движение трёх плунжеров насоса. Давление воды из водопровода

(ёмкости) повышается до 70 бар на выходе из шланга высокого давления (рис.1

поз.10). Клавиша выключателя (рис.1 поз.2) расположена в основании рукоятки

1 – рукоятка для переноски; 2 – клавиша выключателя; 3 – крышка перед-

няя; 4 – входной штуцер; 5 – опора; 6 – корпус; 7 – выходной штуцер; 8 – писто-

лет-распылитель; 9 – насадка-удлинитель; 10 – шланг высокого давления; 11 –

гайка фиксации разъёма; 12 – разъём подключения пистолета; 13 – коннектор

входного патрубка с фильтром; 14 – приспособление (штифт) для чистки; 15

– курок; 16 - кнопки блокировки/разблокировки курка; 17 – головка (насадка)

распылительная.

рис.1

13 14
