Калибр Руководство по эксплуатации

www.kalibrcompany.ru 9

чально вставлена в пистолет-распылитель. Для установки насадки-удлинителя:

- снять с пистолета насадку распылительную (повернуть против часовой стрел-

ки и вынуть из пистолета);

- совместив выступы насадки-удлинителя (рис.1 поз.9) с пазами в торце писто-

лета, вдвинуть насадку, преодолевая сопротивление пружины, и зафиксировать

её поворотом по часовой стрелке;

- аналогично в насадку-удлинитель крепится насадка распылительная (вдви-

нуть насадку, преодолевая сопротивление пружины, и зафиксировать её пово-

ротом по часовой стрелке).

7.1.3 Подключение шланга высокого давления

Вставить быстрозажимной разъём шланга высокого давления в выходной

штуцер (рис.1 поз.7) мойки в правой части корпуса мойки (рис.1 поз.6). Зафикси-

ровать разъём шланга, накрутив на штуцер гайку фиксации (рис.1 поз.11).

7.1.4 Подключение шланга высокого давления к пистолету (см. рис.2):

- нажать (в сторону курка) защёлку (рис.2 поз.2);

- вставить во входной штуцер пистолета (рис.2 поз.3) разъём шланга высоко-

го давления (рис.2 поз.1);

- отпустить защёлку для фиксации разъёма шланга;

- проверить прочность соединения попыткой вытянуть разъём шланга из штуцера.

7.1.5 Насадка распылительная, регулируемая (рис.1 поз.19) изначально вставле-

на в пистолет-распылитель. Для установки насадки-удлинителя:

- снять с пистолета насадку распылительную (повернуть против часовой стрелки

и вынуть из пистолета);

- совместив выступы насадки-удлинителя (рис.1 поз.12) с пазами в торце писто-

лета, вдвинуть насадку, преодолевая сопротивление пружины, и зафиксировать её

поворотом по часовой стрелке;

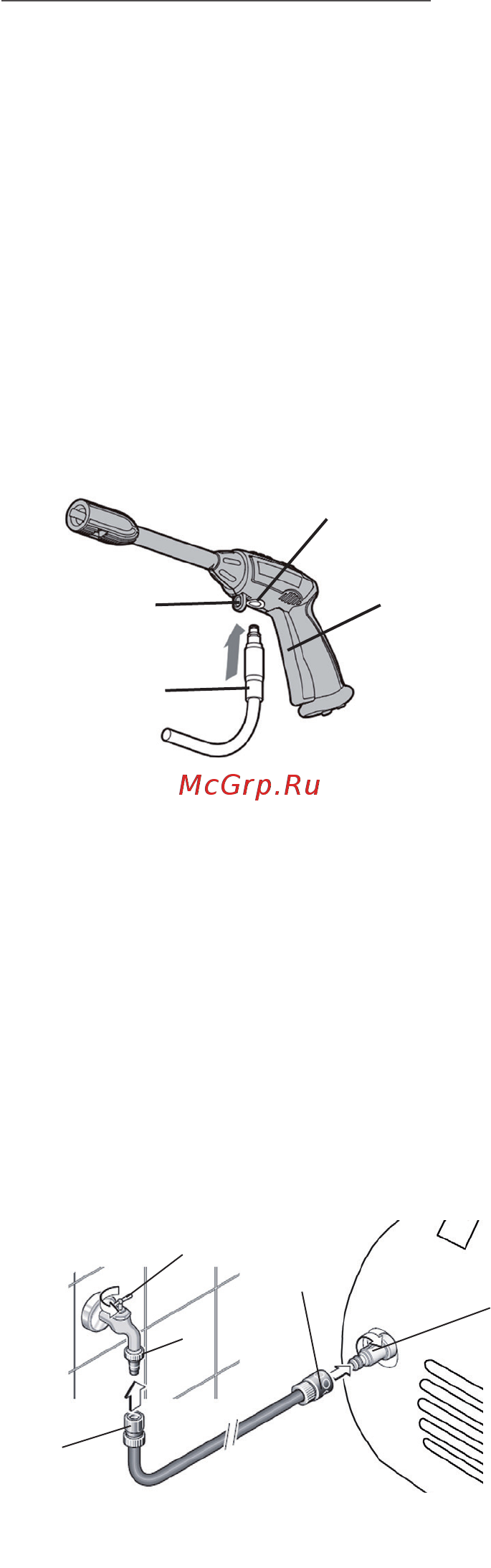

рис.2

1 – разъём шланга высокого давления;

2 – защёлка;

3 – входной штуцер пистолета;

4 – курок.

1 – коннектор с фильтром;

2 – разъём шланга;

3 - разъём шланга;

4 – кран водопровода;

5 – переходник крана.

рис.3
