www.up-board.org
-11-

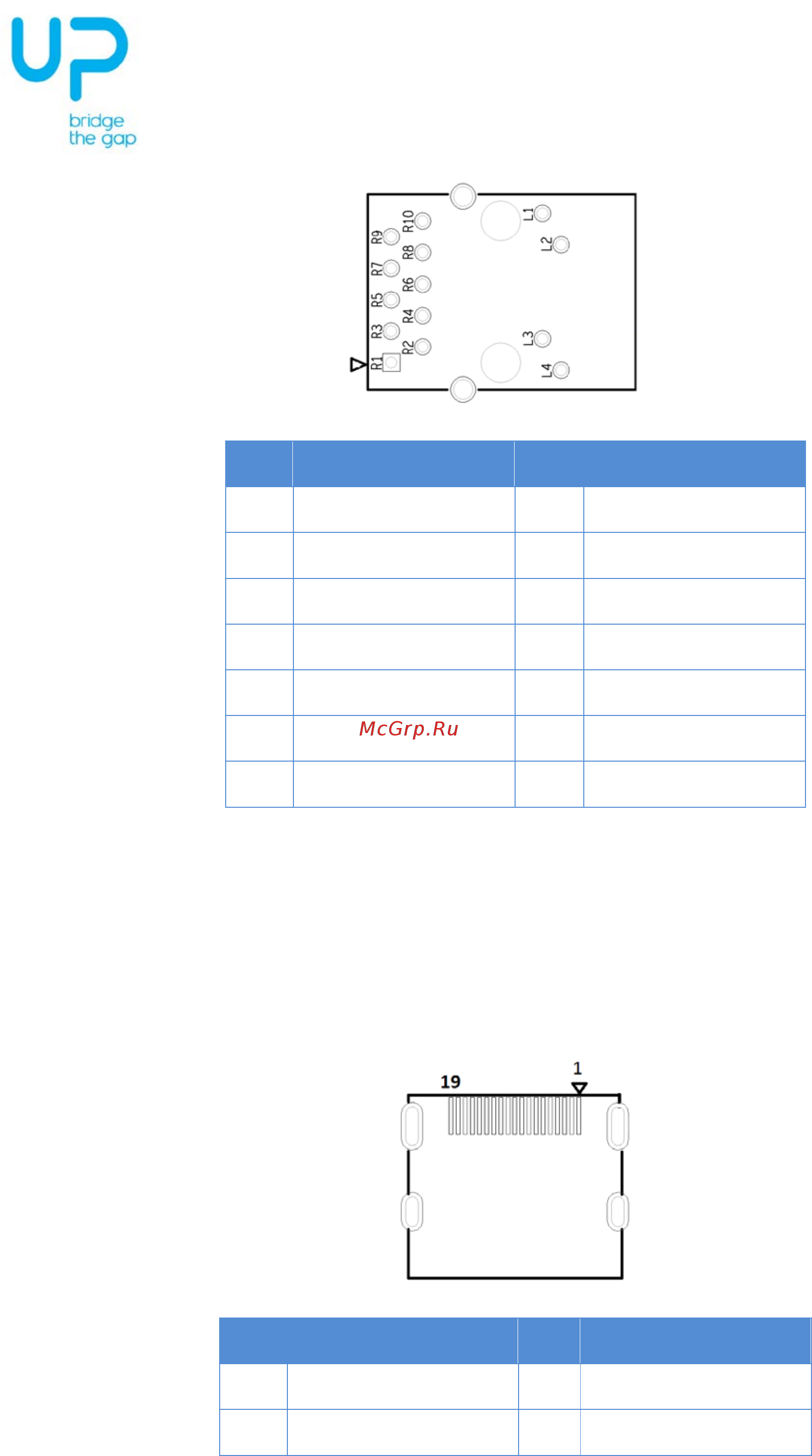

Pin Signal Description Pin Signal Description
R1 LAN1_MDI0+ R8 LAN1_MDI2-
R2 LAN1_MDI0- R9 LAN1_MDI3+
R3 LAN1_MDI1+ R10 LAN1_MDI3-
R4 LAN1_MDI1- L1 LAN_ACTLEDP
R5 LAN1_MDI2+ L2 LAN_ACTLEDN
R6 LAN1_MDI2- L3 LAN_LINK100#
R7 LAN1_MDI2+ L4 LAN_LINK1000#
4.9 CN11: HDMI Connector
Pin Signal Description Pin Signal Description
1 DDI2_TX0_HDMI_DP+ 11 GND
2 GND 12 DDI2_CLK_HDMI_DN-
