Daikin EUWA180MZSDY1 [6/18] Выбор места установки
![Daikin EUWA200MZSDY1 [6/18] Выбор места установки](/views2/1659620/page6/bg6.png)
Инструкция по монтажу
2
EUWA(*)160~200MZ
Моноблочные чиллеры с воздушным охлаждением
4PW13163-1
■ Входы для удаленных устройств
• дистанционного запуска/остановки
• двойного установочного значения
■ Сменные слаботочные контакты
• выхода на 100% мощности
• второго насоса испарителя
• свободного охлаждения
■ Сменные контакты для приема сигналов от удаленных
устройств
• дистанционного запуска/остановки
• двойного установочного значения
• активизации/отключения ограничения
производительности
(1)
■ Возможность выбора языка
■ Таймер расписания
■ Плавающее установочное значение

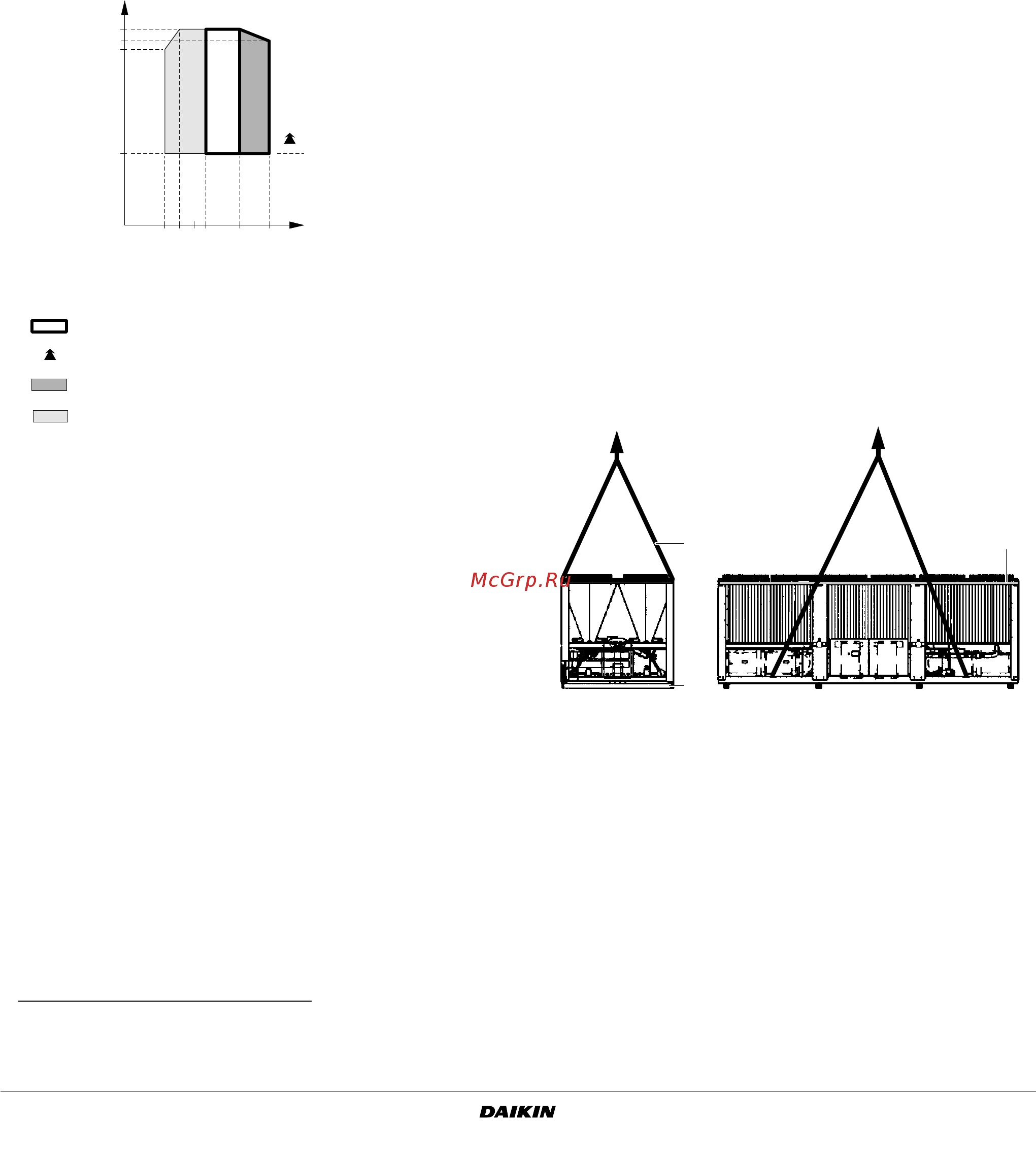

Рабочий диапазон
Основные элементы (смотрите прилагаемую к чиллеру
схему)
1 Испаритель 1
2 Испаритель 2
3 Конденсатор
4 Компрессор 1
5 Компрессор 2
6 Запорный выпускной вентиль
7 Запорный вентиль в контуре жидкого хладагента
8 Запорный вентиль на всасывании (в комплект поставки
не входит)
9 Вход охлаждаемой воды
10 Выход охлажденной воды
11 Датчик температуры воды на выходе
12 Датчик температуры воды на входе
13 Осушитель
14 Ввод кабеля электропитания
15 Аварийная остановка
16 Электрический щиток
17 Цифровой пульт управления с дисплеем
18 Опорный брус для транспортировки
19 Датчик температуры окружающего воздуха
20 Место ввода электрических кабелей чиллера
Выбор места установки
Чиллеры рассматриваемых типоразмеров предназначены для
установки или на крыше, или на уровне земли. При выборе
места установки необходимо соблюдать следующие условия:
1 Основание, на котором устанавливается чиллер, должно
быть достаточно прочным, чтобы выдержать его вес, и
ровным, чтобы исключить возникновение излишних шумов
и вибрации.
2 Пространство вокруг чиллера должно быть пригодным для
его обслуживания и достаточным для свободного входа и
выхода воздуха (смотрите инструкцию по эксплуатации).
3 На месте установки должна быть исключена возможность
возгорания.
4 Чиллер должен быть размещен так, чтобы выходящий из
него поток воздуха и издаваемый им шум не беспокоили
окружающих.
5 Обеспечьте размещение решеток на входе и выходе
воздуха таким образом, чтобы они не были расположены
навстречу основному направлению ветра. Лобовой ветер
может нарушить нормальную работу чиллера. В случае
необходимости для ограждения чиллера от ветра
поставьте защитный экран.
6 Проверьте, чтобы было исключено повреждение места
установки в случае утечки воды из агрегата.
Осмотр и транспортировка чиллера
Непосредственно после доставки чиллер следует тщательно
осмотреть и обо всех повреждениях незамедлительно сообщить
представителю компании-перевозчика.
При погрузке и разгрузке чиллера необходимо иметь в виду
следующие положения:
1 Предпочтительно производить разгрузку чиллера при
помощи подъемных механизмов и строп, согласно инструк-
ции на агрегат. Длина каждой из строп (1) должна быть не
менее 6 м.
2 Для транспортировки чиллеры закрепляются на деревян-
ных балках (2), которые следует удалить перед установкой.
3 Во избежание повреждений при погрузочно-разгрузочных
работах, на верхней поверхности агрегата закреплены
защитные элементы (3). После установки агрегата эти
элементы необходимо снять.
(1) Может использоваться для ночного режима работы и/или для
ограничения пиковой нагрузки: счетчик электроэнергии со шкалой
киловатт-часов соединен со слаботочным контактом сигнала. Если
используется этот контакт, контур будет ограничен выбранной
ступенью регулировки производительности.
A
Наружная температура (°CDB)
B
Температура воды на выходе из испарителя (°C)
Стандартный рабочий диапазон
Стандарт
Диапазон работы системы на охлаждение
Диапазон при добавлении гликоля
B
A
39
43
426
-15
-10
16
36
31
2
