Riello FS 20D [7/11] Соединения в клеммной колодке

RUS

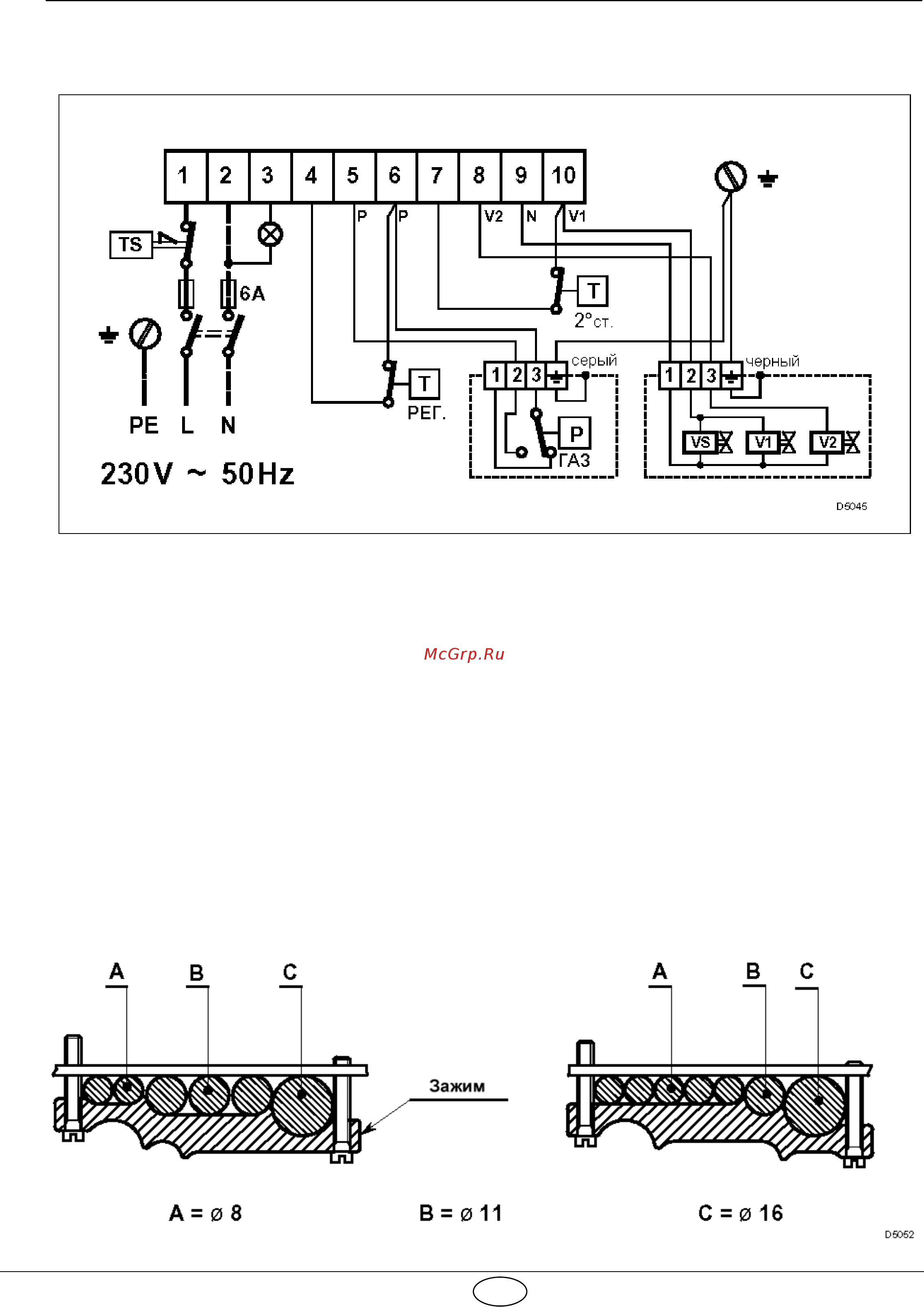

СОЕДИНЕНИЯ В КЛЕММНОЙ КОЛОДКЕ

(осуществляются при установке)

ПРИМЕЧАНИЯ

— Не путайте нейтраль и фазу; при подключении точно следуйте приведенной схеме.

— Сечение проводов — 1,5 мм

— Надежно заземлите горелку.

— Приведите в действие термостаты котла и убедитесь, что горелка прекращает работу; разъедините

разъем на красном

проводе датчика ионизации, находящийся вне блока управления, и убедитесь,

что

горелка блокируется.

— Электрические соединения, осуществляемые при установке, должны проводиться с соблюдением

действующих норм.

КРЕПЛЕНИЕ ПРОВОДОВ

Все провода, присоединяемые к клеммной колодке 7 (рис. 1), должны проходить через втулку 5 (рис. 1).

Провода фиксируются с помощью зажима 4 (рис. 1), находящегося под клеммной колодкой и

рассчитанного на провода различного диаметра.
