РЕГУЛИРОВКА ВОЗДУШНОЙ ЗАСЛОНКИ

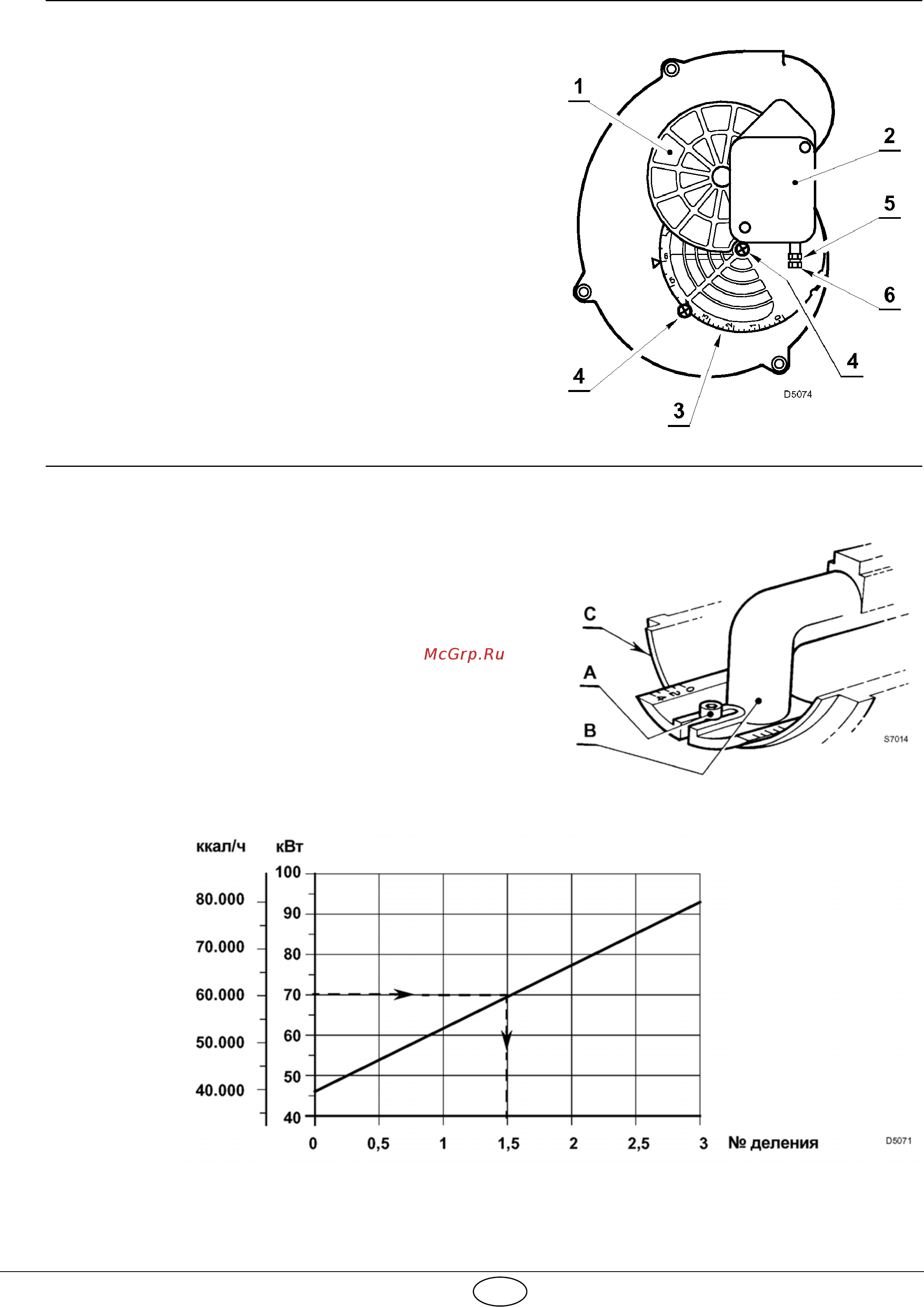

Переведите горелку на 2-ю ступень. Подвижная

воздушная заслонка 1, приводимая в движение

двигателем 2, обеспечивает полное открытие

воздухозаборника.

Для регулировки подачи воздуха на 2-й ступени

ослабьте винты 4 и установите неподвижную

заслонку 3 в требуемое положение.

После того, как требуемая регулировка будет

достигнута, затяните винты 4,

На заводе заслонка устанавливается на деление 6.

Переведите горелку на 1-ю ступень. Подвижная

заслонка 1 возвращается в нерабочее положение.

Ослабьте (повернув по часовой стрелке) гайку 5 и

винтом 6 отрегулируйте подачу воздуха на 1-й

ступени. Найдя оптимальное положение, затяните

(против часовой стрелки) гайку 5.

РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ

Ослабьте винт А и сдвиньте колено В так, чтобы

задняя плоскость муфты C совпала с нужной

риской на регулировочной линейке. Затяните

винт А.

Пример

Предположим, что горелка установлена на котле

мощностью 63 кВт. При к.п.д., равном 90%,

мощность горелки должна равняться примерно

70 кВт. Из диаграммы следует, что для

достижения указанной мощности головка должна

быть установлена на деление 1,5.

Диаграмма приводится только для начальной регулировки. Чтобы гарантировать устойчивое

срабатывание реле давления воздуха может оказаться необходимым установить более низкое

значение (сдвинуть муфту в сторону отметки «0»).
