Riello FS 20D [9/11] Реле давления воздуха

RUS

РЕГУЛИРОВКА ГОРЕНИЯ

В соответствии с директивой ЕЭС 92/42/CEE (к.п.д.) крепление горелки к котлу, ее регулировка и

проверка должны производиться в соответствии с инструкцией по эксплуатации котла и при

обязательном контроле температуры и содержания CO и CO

в отработанных газах и средней

температуры воды в котле.

Рекомендуется регулировать горелку с учетом используемого типа газа и в соответствии со следующей

таблицей:

EN 676 Избыток воздуха: макс. мощность λ ≤ 1,2 — мин. мощность λ ≤ 1,3

РЕГУЛИРОВКА CO

ГАЗ

максимальное

теоретическое

содержание

при 0% O

λ = 1,2 λ = 1,3

мг/кВт·ч

G 20 11,7 9,7 9,0 ≤ 100 ≤ 170

G 25 11,5 9,5 8,8 ≤ 100 ≤ 170

G 30 14,0 11,6 10,7 ≤ 100 ≤ 230

G 31 13,7 11,4 10,5 ≤ 100 ≤ 230

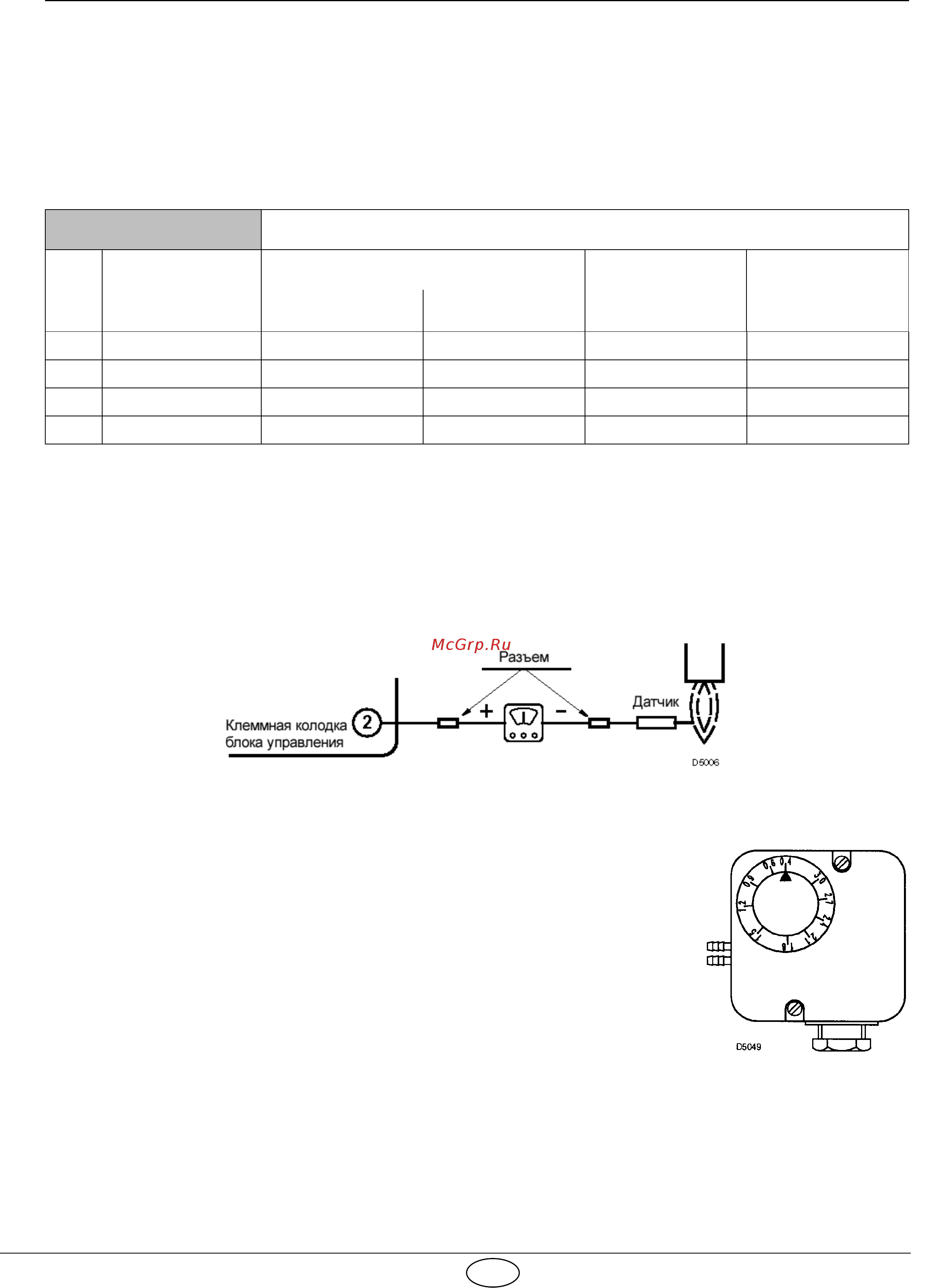

ТОК ИОНИЗАЦИИ

Для работы контрольного блока требуется сила тока не ниже 5 мкА.

Нормально сила тока в горелке выше этого значения; если все же потребуется проверка, разъедините

разъем на красном проводе, идущем от ионизационного датчика, и вставьте микроамперметр, как

показано на рисунке.

РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА

Настройка реле давления воздуха производится в последнюю

очередь, после того, как будут проведены все прочие регулировки, во

время которых реле должно быть установлено на минимум.

При минимальной мощности горелки поворачивайте циферблат по

часовой стрелке, постепенно увеличивая давление, пока горелка не

отключится.

После этого уменьшите давление на одно деление, повернув

циферблат против часовой стрелки.

Проверьте, работает ли горелка. Если горелка блокируется, поверните

регулятор против часовой стрелки еще на половину деления.

Внимание:

Реле давления воздуха должно срабатывать, когда содержание CO в отходящих газах превышает 1%

(10 000 ppm). Чтобы убедиться в этом, поместите анализатор отходящих газов в дымоход и медленно

закрывайте всасывающее отверстие вентилятора. Горелка должна блокироваться прежде, чем

содержание CO превысит 1%.
