Riello FS3 [2/11] Технические данные

RUS

Газовая горелка с наддувом

FS3 КОД 3756502 ТИП 565 M

ТЕХНИЧЕСКИЕ ДАННЫЕ

Тепловая мощность 11–35 кВт — 9 500–30 000 ккал/ч

номинальная теплота

сгорания

8–12 кВт·ч/м

— 7 000–10,340 ккал/м

Газ

(тип 2)

давление мин. 10 мбар — макс. 40 мбар

Электропитание однофазное, 230 В ± 10% ~ 50 Гц

Двигатель 230 В / 0,6 А

Конденсатор 2 мкФ

Трансформатор зажигания

Первичная обмотка 230 В / 0,2 А — вторичная

обмотка 8 кВ

Потребляемая электрическая мощность 0,1 кВт

Для газа типа 3 (сжиженный газ) следует приобрести специальный комплект.

СТРАНА

IT - AT - GR - DK - SE GB - IE FR DE LU

КАТЕГОРИЯ ГАЗА

II2H3B/P II2H3P II2Er3P II2ELL3B/P II2E3B/P

¨ Горелка имеет класс защиты IP 40 по нормативу EN 60529.

¨ Изделие имеет маркировку CE в соответствии со стандартом ЕЭС 90/396/CEE (газовые приборы);

PIN 63AP6680.

¨ Маркировка CE в соответствии со стандартами ЕЭС: ЕМС 89/336/CEE, 73/23/CEE (низковольтные

устройства), 98/37/CEE (машины) и 92/42/CEE (коэффициент полезного действия).

¨ Газовая рампа соответствует стандарту EN 676.

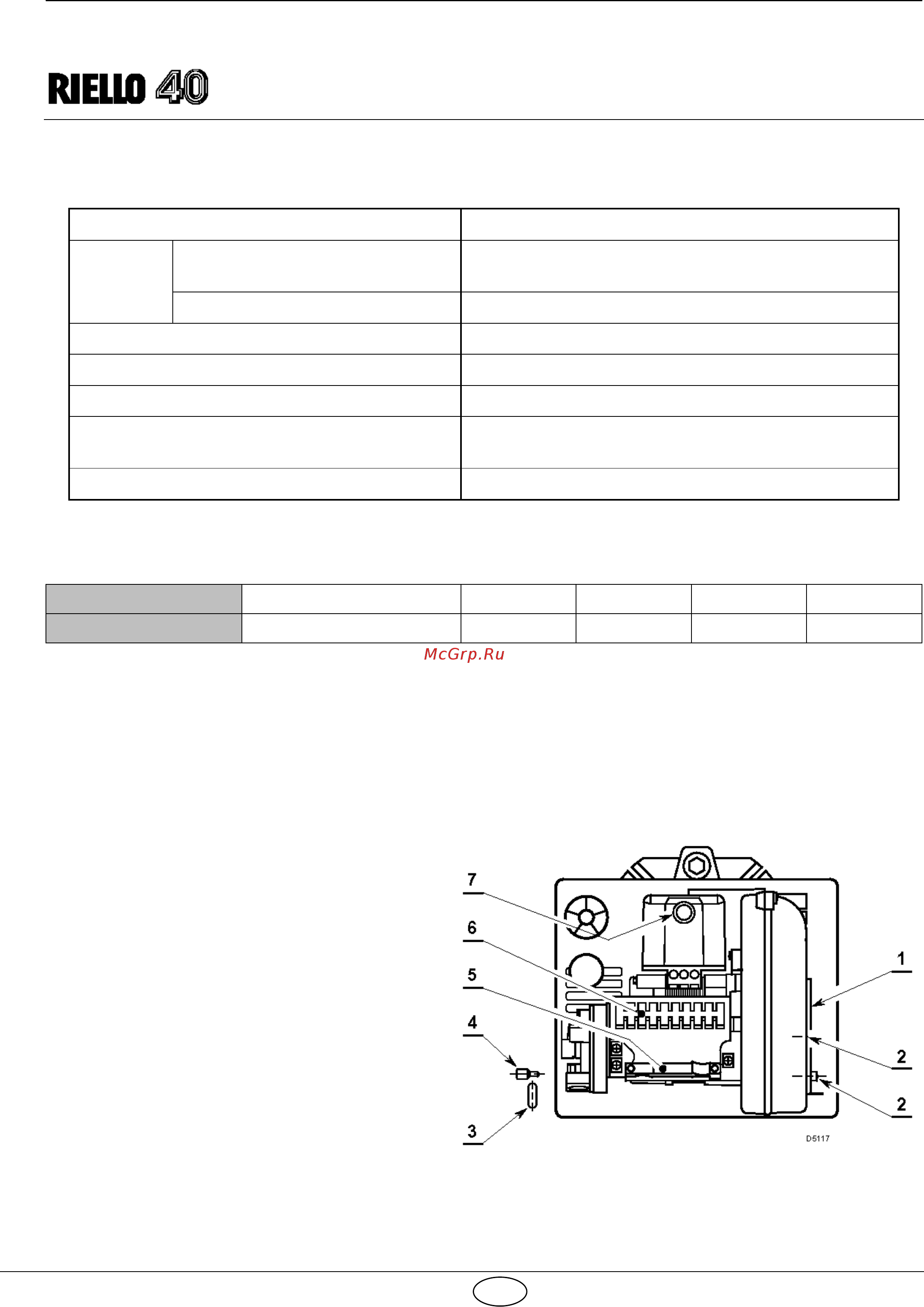

Рис. 1

1. - Воздушная заслонка

2. - Винты крепления воздушной заслонки

3. - Втулка для проводов

4. - Винт крепления кожуха

5. - Зажим для проводов

6. - Клеммная колодка

7. - Индикатор блокировки с кнопкой сброса

блокировки

ПРИМЕЧАНИЯ

— Втулка для кабеля 3, входящая в комплект поставки, должна располагаться с той же стороны, что и

газовая рампа.

— После установки горелки убедитесь в доступности винтов крепления кожуха. При необходимости

замените их винтами 4, входящими в комплект поставки.
