НАСТРОЙКА ГОРЕЛКИ

Для того, чтобы настроить горелку оптимальным образом, необходимо произвести анализ

дымовых газов, выходящих из котла после сгорания.

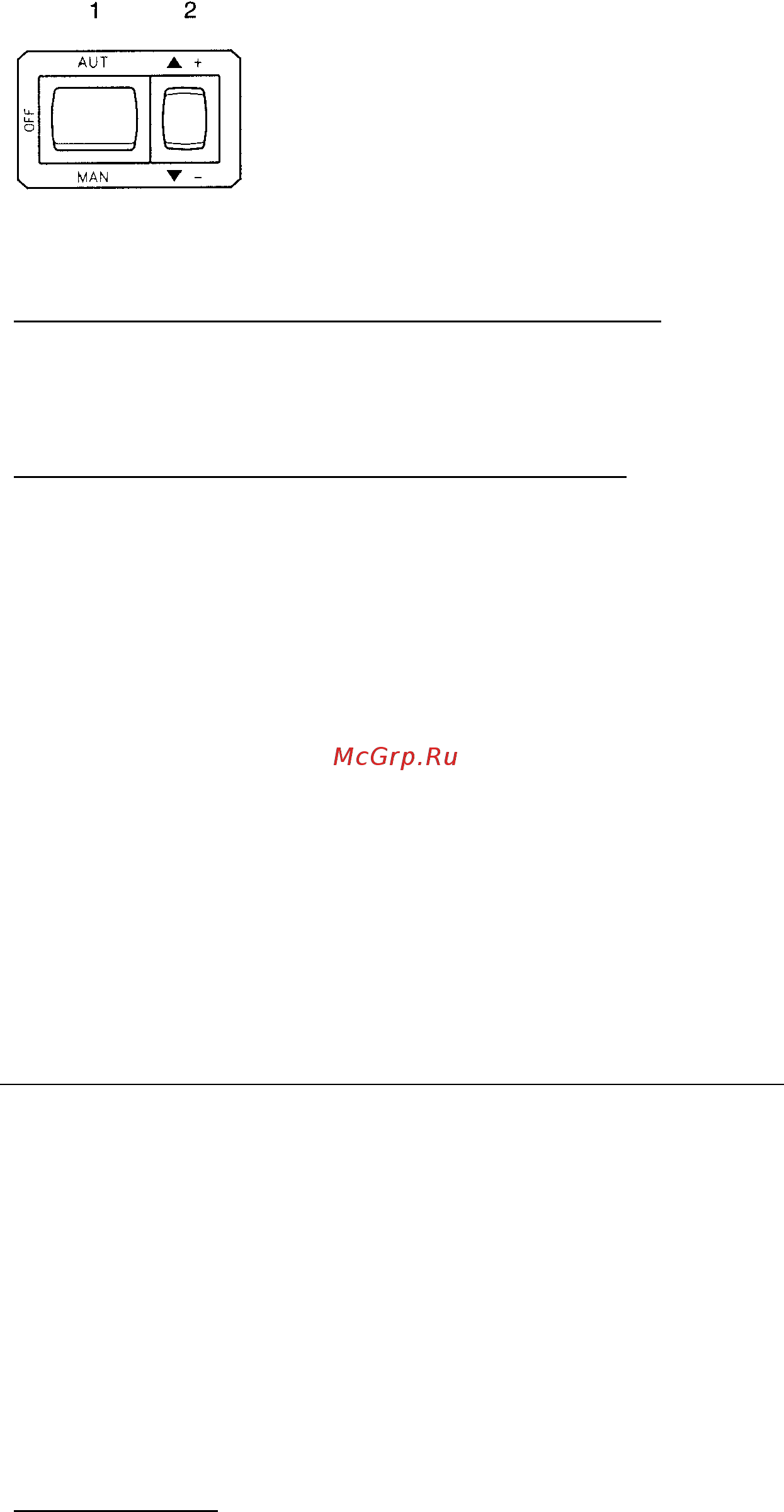

(A)

Отрегулируйте в следующей последовательности:

1 – мощность при розжиге

2 – максимальную мощность

3 – минимальную мощность

4 – промежуточные мощности между двумя предыдущими

5 – реле давления воздуха

6 – реле максимального давления газа

7 – реле минимального давления газа

1 – МОЩНОСТЬ ПРИ РОЗЖИГЕ

Горелки с максимальной мощностью не более 120 кВТ

Розжиг может происходить при максимальной рабочей мощности.

Пример:

• максимальная рабочая мощности: 120 кВт.

• максимальная мощность при розжиге: 120 кВт

Горелки с максимальной мощностью более 120 кВТ

Розжиг должен происходить при мощности, меньшей, чем максимальная рабочая мощность.

Если мощность при розжиге не превышает 120 кВт, то расчет делать не надо. Если же мощность при

розжиге превышает 120 кВт, стандарт привязывает это значение к безопасному времени “ts” на блоке

управления (автомате горения):

• для ts = 2с мощность розжига должна быть не более ½ максимальной рабочей мощности.

• для ts = 3с мощность розжига должна быть не более 1/3 максимальной рабочей мощности.

Пример:

Максимальная рабочая мощность составляет 600 кВт.

Мощность розжига должна быть не более чем:

• 300 кВт для ts = 2 с;

• 200 кВт для ts = 3 с;

Чтобы измерить мощность розжига:

- выньте штекер из разъема (7) (рисунок А) страница 4 на проводе датчика ионизации (горелка

произведет розжиг, а по истечении безопасного времени произойдет аварийная остановка).

- Выполните один за другим 10 розжигов, каждый из которых будет завершаться аварийной

остановкой.

- Считайте со счетчика количество сгоревшего газа.

Это количество должно быть не больше, чем количество, полученное по формуле, для ts=3с:

Nm3/час (максимальная производительность горелки)

360

Пример для газа G 20 (10 кВт/Н м

Максимальна рабочая мощность, 600 кВт соответствует 60 Нм

/час.

После 10 розжигов с последующей аварийной остановкой, расход, который вы считаете на

счетчике должен быть не больше чем:

60 : 360 = 0,166 Нм

2 – МАКСИМАЛЬНАЯ МОЩНОСТЬ

Максимальная мощность, должна всегда выбираться так, чтобы она находилась внутри рабочей

области, приведенной на странице 6.

На данном этапе мы остановились на том, что горелка работает на минимальной мощности.

Теперь нажмите кнопку (2) (рисунок А) «увеличение мощности» и держите ее нажатой, пока

серводвигатель не откроет воздушную заслонку и дроссельную заслонку газа.

Регулировка газа

Расход газа считывается со счетчика.

Примерно его можно получить из графиков, приведенных на странице 7, достаточно посмотреть

давление газа на U-образном манометре, смотри рисунок (D) на странице 17, и вычислить

производительность по алгоритму, приведенному на странице 7.

- Если вы хотите снизить расход, уменьшите давление газа на выходе, а если оно уже минимальное,

прикройте немного регулировочный клапан VR.

- Если вы хотите повысить расход, увеличьте давление газа на выходе регулятора.
