9

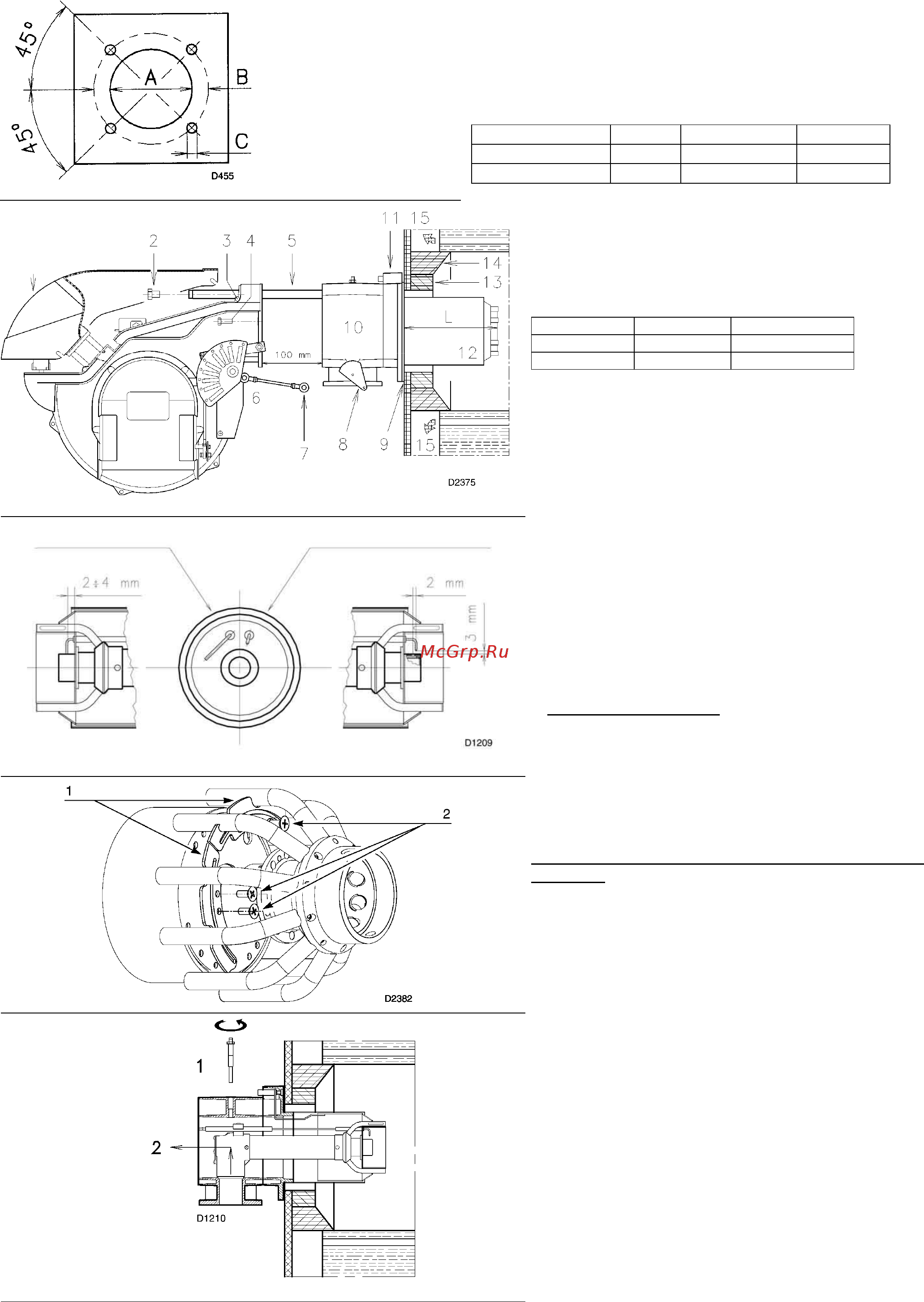

МОНТАЖ
(А)
ФЛАНЕЦ КОТЛА (А)
Просверлите отверстия во фланце котла, который
закрывает камеру сгорания, как показано на рисунке (А).
Расположение отверстий с резьбой можно разметить с
помощью теплового экрана, который входит в комплект
поставки горелки.
мм A B C
RS 68/М BLU 195 275-325 M12
RS 120/М BLU 195 275-325 M12
(В)
ДАТЧИК ЭЛЕКТРОД
(C)
(D)
(Е)
ДЛИНА ГОЛОВКИ (В)
Длина головки подбирается в соответствии с
рекомендациями производителя котла, но в любом
случае она должна быть больше, чем толщина дверцы
котла, включая толщину огнеупорного материала.
Длина головки L (мм), может быть следующей
:
Головка (12) RS 68/M BLU RS 120/M BLU
Короткая 255 255
Длинная 390 390
Для котлов, у которых дымовые газы выходят спереди
(15), или с инверсионной камерой сгорания, установите
защиту (13) из огнестойкого материала между
огнеупорной защитой котла (14) и головкой (12).
Данная защитная прокладка не должна препятствовать
выниманию головки.
На котлы, передняя часть которых охлаждается
водой, не требуется ставить огнеупорную прокладку (13)
– (14) (рисунок В), если только это не требует
производитель котла.
КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ (B)
Перед тем, как устанавливать горелку на котел,
через отверстие в головке горелки убедитесь в том, что
датчик и электрод установлены правильно, как показано
на рисунке (С).
Затем снимите головку горелки следующим образом,
рисунок (В).
• Отвинтите 4 винта (3) и снимите кожух (1)
• Отсоедините шарнир (7)
от градуированного сектора
(8)
• Выньте винты (2) из направляющих (5)
• Выньте два винта (4) и сдвиньте горелку назад вдоль
направляющих (5) приблизительно на 100 мм
• Отсоедините провода датчика и электрода, выньте
шплинт с направляющей (3), а затем выдвиньте всю
горелку вдоль направляющих.
ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА ГОЛОВКИ
ГОРЕЛКИ
Если у вас горелка RS 120/M BLU, проверьте,
попадает ли максимальная мощность горелки при работе
на 2-й ступени в область А, или же она попадет в область
В. Смотри страницу 6.
Если вы находитесь в области А, то никаких
регулировок делать не надо. Если же вы попали в
область В, то перед тем, как запускать горелку, отвинтите
8 винтов (2) (рисунок D) и снимите 4 сектора (1) (рисунок
D), установленных по кругу.
После выполнения этой операции, если в ней
будет необходимость, закрепите фланец (11) (рисунок В)
на фланце котла, установив защитный тепловой экран (9)
(рисунок В), который входит в комплект поставки.
Используйте 4 винта, которые также входят в
комплект поставки, предварительно защитите резьбу
специальным материалом для резьбы. Соединение
горелка-котел должно быть герметичным.
Если при проверке окажется, что датчик или
электрод установлены неправильно, снимите винт (1)
(рисунок Е), выньте внутреннюю часть головки (2) (Е) и
отрегулируйте их.
Не поворачивайте датчик, а оставьте его как
показано на рисунке (С); если он будет находиться
слишком близко к электроду розжига, может повредиться
усилитель автомата горения (блока управления).
