22

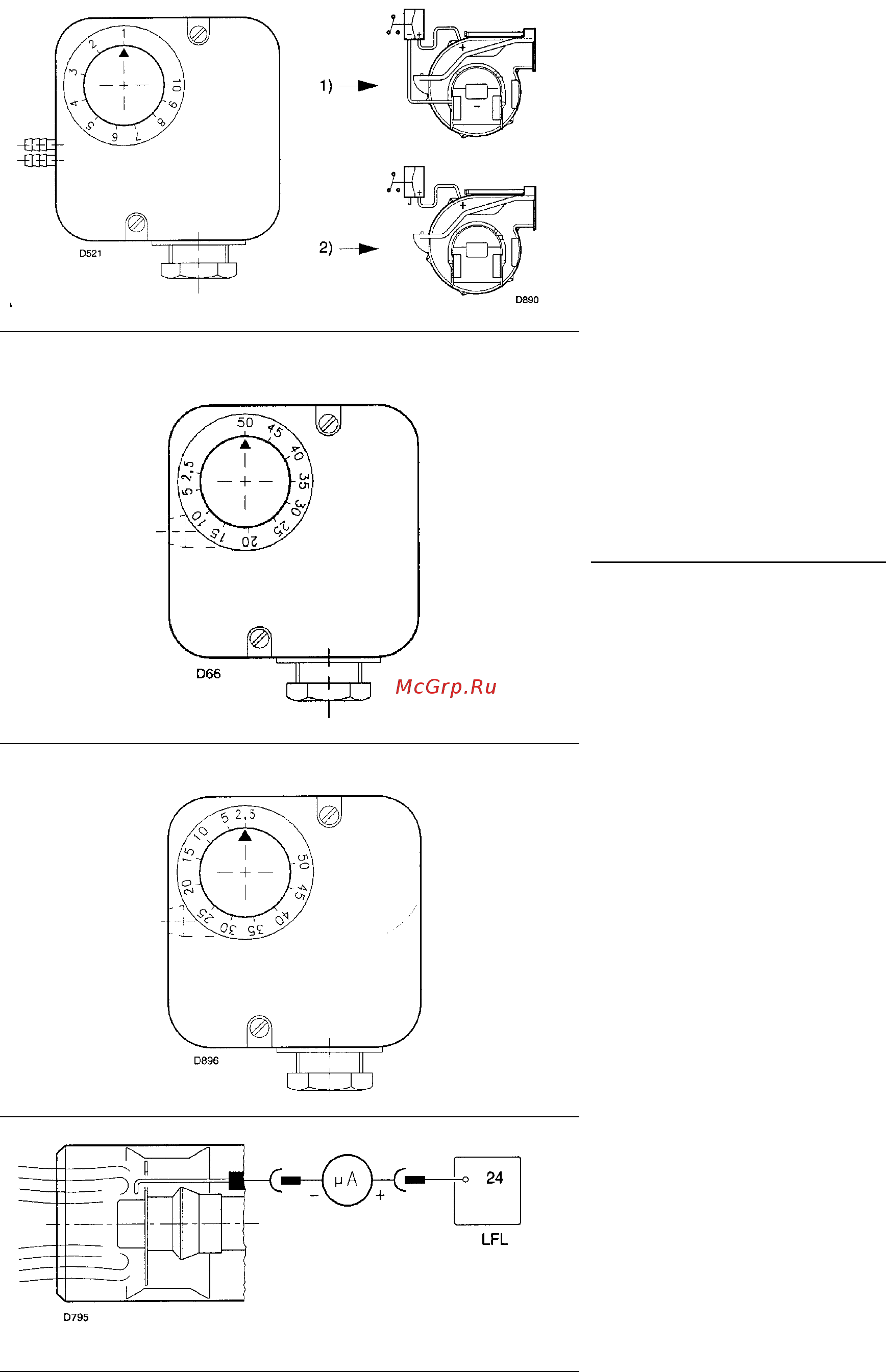

РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (14)
(рисунок А на странице 4)
(А)
РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
(4)( рисунок А на странице 4)
(В)
РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
(7)( рисунок В на странице 12)
(С)
(D)
5 – РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (рис. А)
Реле давления воздуха
подключено так, что оно работает как
дифференциальное реле давления (то
есть на разнице давлений), смотри рисунок
1 (А) на него действует как разряжение, так
и давление созданные вентилятором. При
этом горелка может работать даже тогда,
когда в камере сгорания будет разряжение
и при других соотношения модуляции:
Минимальная мощность к Максимальной
относится как 1/6.
В этом случае не требуется
никакой настройки реле давления и его
работа ограничивается управлением
вентилятором.
Внимание: использование реле
давления воздуха в дифференциальном
режиме допустимо только для
промышленного применения и только если
стандарты допускают, чтобы реле
давления воздуха работало только в
зависимости от давления в вентиляторе,
без ограничений по содержанию СО.
Для гражданского применения
необходимо
убрать трубку, идущую от всасывания
вентилятора, смотри (2) (рисунок А) и
отрегулируйте реле давления как описано
далее.
Реле давления воздуха подключено как
на схеме (2) (рисунок А):
Выполняйте настройку реле
давления воздуха после того, как вы
осуществите все прочие регулировки
горелки при реле давления воздуха,
установленным на начало шкалы (рисунок
А).
Во время работы горелки на
минимальной мощности, увеличьте
давление, плавно повернув по часовой
стрелке специальную ручку, вплоть до
остановки горелки.
Затем поверните ручку против
часовой стрелки до значения равного
приблизительно 20% от базового значения
и затем проверьте, как запускается
горелка.
Если горелка снова остановится,
поверните ручку еще чуть-чуть против
часовой стрелки.
