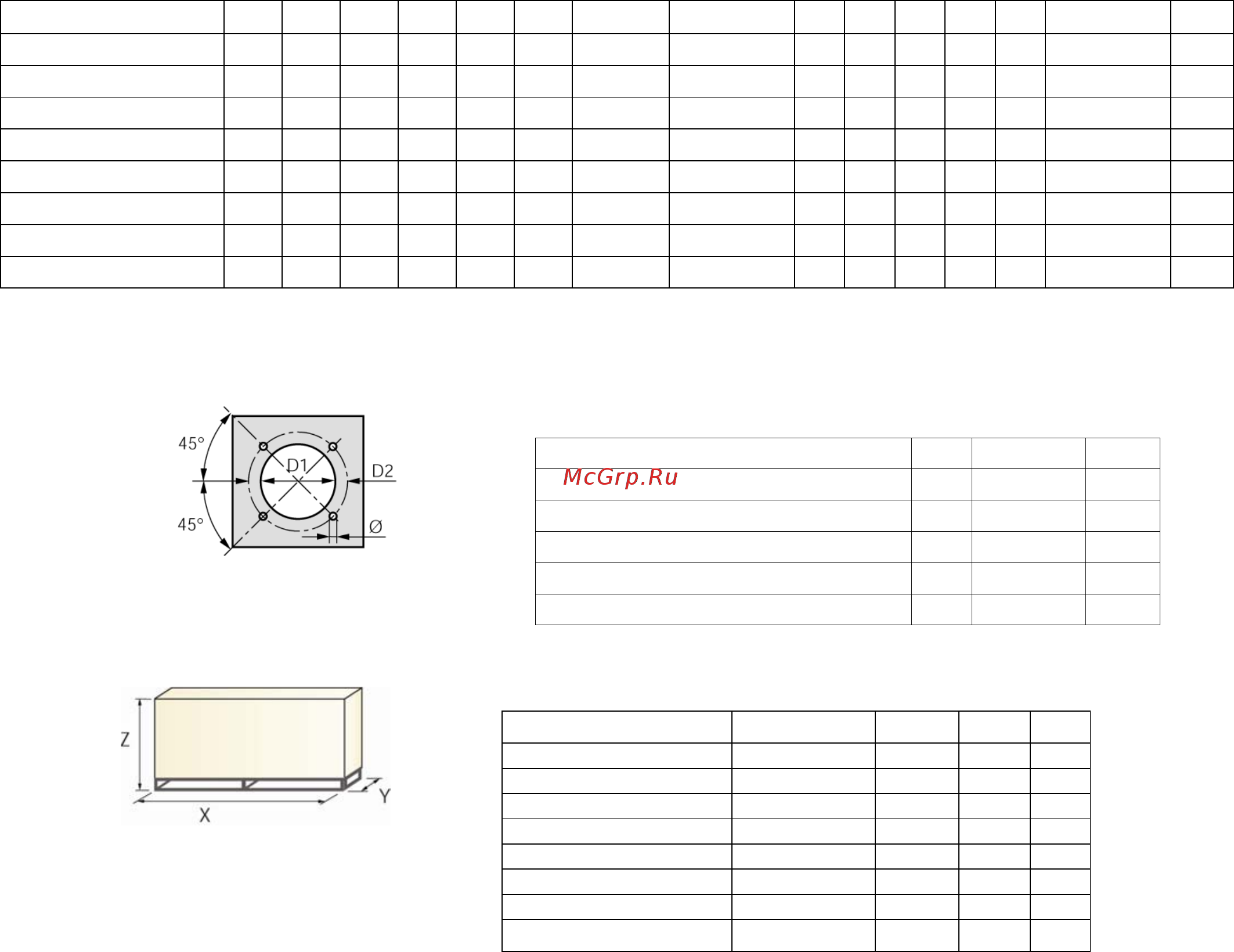

Модель A B C D E L F - F(1) G* - G*(1) H I V M N O - O(1) S
RS 25/M(E) BLU
442 - - 422 508 138 230-365 - 140 305 177 1 ½’ 84 780 -
RS 35/M(E) BLU
442 - - 422 508 138 230-365 - 152 305 177 1 ½’ 84 780 -
RS 45/M(E) BLU
476 - - 474 580 164 229-354 - 160 352 168 1 ½' 108 810 -810 367
RS 55/M(E) BLU
533 300 - 490 640 222 255-390 - 189 352 221 2’ 134 870 -
RS 68/M(E-EV) BLU
527 312 215 555 840 214 255-390 200-335 189 430 221 2’ 134 1161-1296 -
RS 120/M(E-EV) BLU
553 338 215 555 840 214 255-390 200-335 189 430 221 2’ 134 1161-1296 -
RS 160/M(E-EV) BLU
671 366 305 555 863 237 373-503 272-402 221 436 264 2’ 141 1442-1587 -
RS 200/M(E-EV) BLU
737 432 305 555 863 237 373-503 272-402 221 436 264 2’ 141 1442-1587 -
(1) Размеры с удлиненной головкой
* - максимальная глубина дверцы теплогененератора с учетом толщины фланца горелки и теплоизолирующей прокладки.
Фланец для установки горелки на котел
Модель
D1 D2 Ø
RS 25/M(E) – 35/M(E) BLU
160 224 M8
RS 45/M(E) BLU
165 224 M8
RS 55/M(E) BLU
185 275-325 M12
RS 68-120/M(E-EV) BLU
195 275-325 M12
RS 160-200/M(E-EV) BLU
230 325-368 M16
Упаковка
Модель
X(1) Y Z кг
RS 25/M(E) BLU
1000 485 500 39
RS 35/M(E) BLU
1000 485 500 40
RS 45/M(E) BLU
1015 500 630 48
RS 55/M(E) BLU
1405 700 660 44
RS 68/M(E-EV) BLU
1405 700 660 78
RS 120/M(E-EV) BLU
1405 700 660 84
RS 160/M(E-EV) BLU
1405 -1420 1000 660 89
RS 200/M(E-EV) BLU
1405 -1420 1000 660 125
X1 – размер для горелок с длинной головкой
