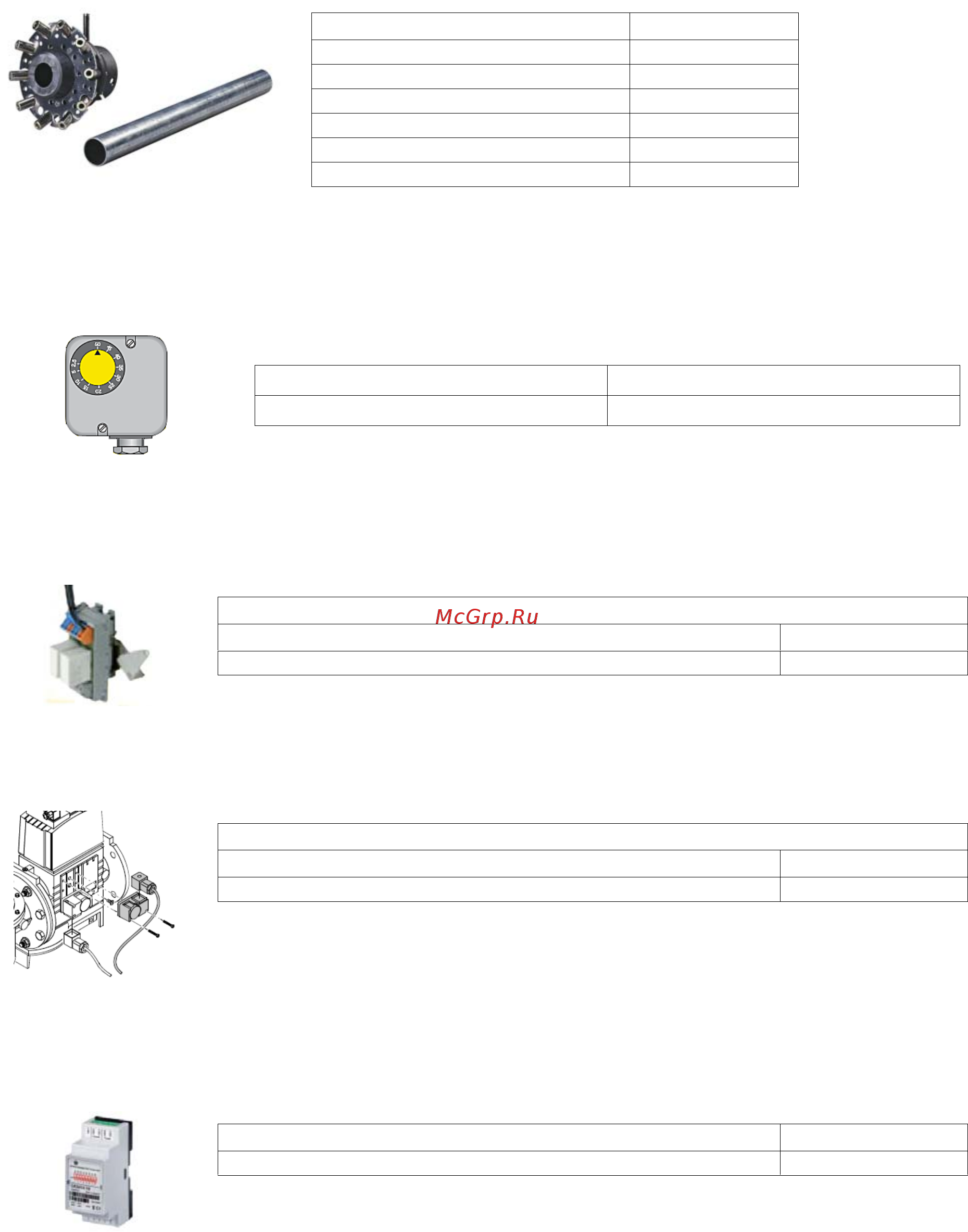

Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа, существует специальный комплект, который
устанавливается в головку горелки.
Горелка Артикул
RS 25/M(E) BLU 3010423
RS 35/M(E) BLU 3010424
RS 45/M(E) BLU 3010432
RS 68/M(E-EV) BLU 3010433
RS 160/M(E-EV) BLU 20008971
RS 200/M(E-EV) BLU 3010491
Реле максимального давления газа
Устанавливается в горелку по необходимости. В горелках RS 25/M(E) – 35/M(E) - 45/E BLU
предусмотрены специальные контакты для подключения. В горелках RS 55-68-120-160-200/M(E) BLU
устанавливается серийно.
Реле максимального давления газа
Горелка Артикул
RS 25 – 35/M(Е) – 45/E BLU 3010418
Реле со свободными контактами (только для RS 25/M(Е) – 35/M(Е) BLU)
Предназначено для дистанционной передачи сигнала от горелки (например, о работе или
блокировке горелки.
Реле со свободными контактами
Горелка Артикул
RS 25/M(E) – 35/M(E) BLU – 55/M BLU 3010419
Реле давления газа (только для RS 25/Е – 35/Е – 55/E - 45/E – 68/E-EV BLU)
Предназначено для установки на газовую рампу для активации функции контроля
герметичности клапанов. Не может быть установлено на мультиблок MBC 120)
Поставляется в комплекте с горелками RS 120 – 160 - 200/E-EV BLU.
Реле давления газа
Горелка Артикул
RS 25/Е – 35/Е – 45/E – 55/E - 68/E-EV BLU 3010344
Комплект для подключения к системе управления зданием (только для RS/Е
BLU)
Позволяет подключить контроллер горелки к системе управления зданием по протоколу
RS485.
Горелка Артикул
RS/E-EV BLU 3010437
