Если необходимо узнать

приблизительную

максимальную мощность горелки:

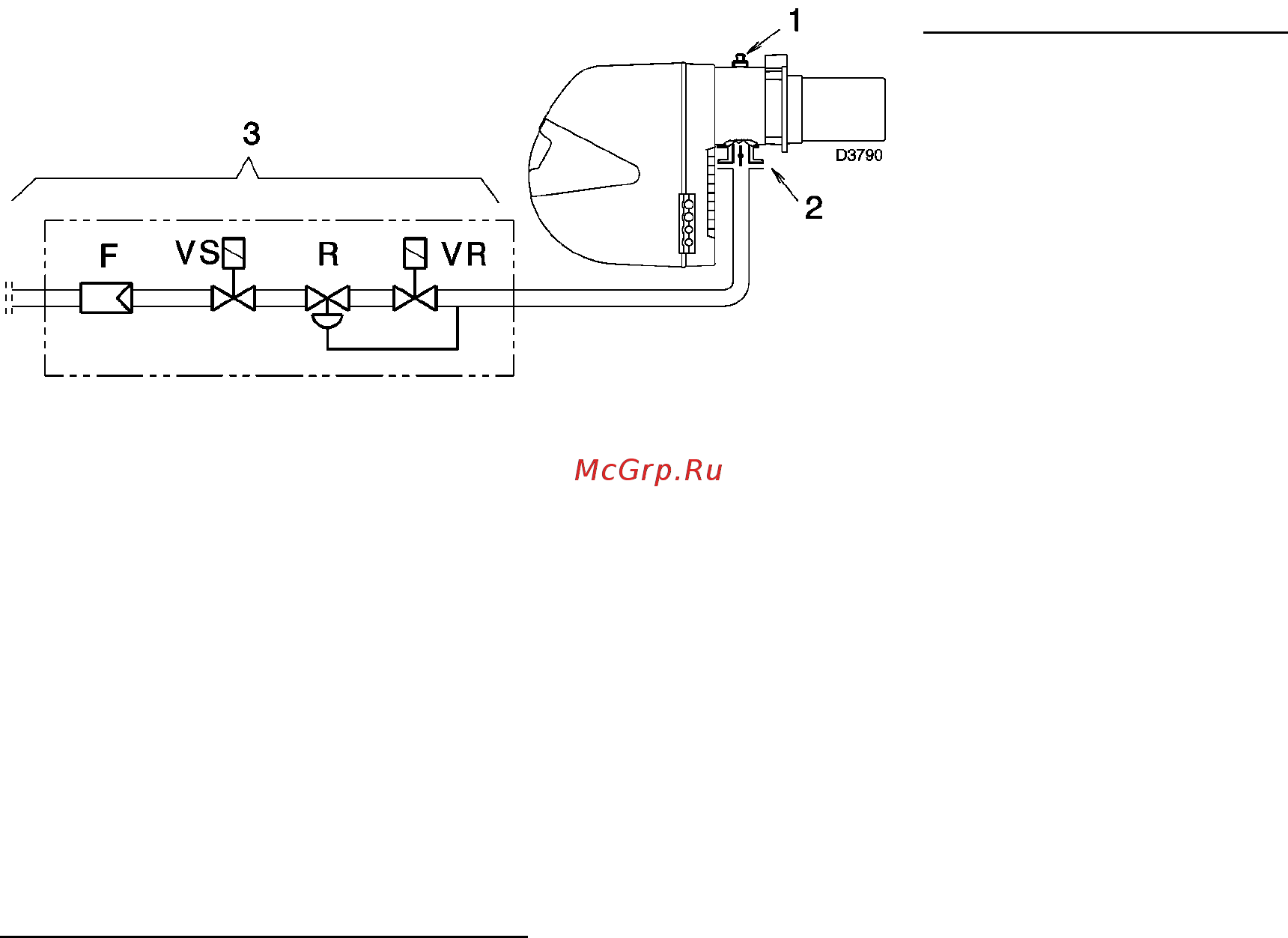

- вычтите из давления газа на отводе

(1) (рисунок В) давление в камере

сгорания

- в таблице для соответствующей

горелки найдите значение давления,

наиболее близкое к полученному

результату вычитания

- слева прочтите мощность, которая

ему соответствует.

Пример – RS 34/М MZ:

• Работа на максимальной мощности

• природный газ G20, низшая теплотворная способность 9,45 кВт*час/Sм

• давление газа на штуцере отбора давления (1) рисунок (В) = 7,9 мбар

• давление в камере сгорания = 2,0 мбар

7,9 – 2 = 5,9 мбар

Давлению 5,9 1 мбар, колонка 1, в таблице для RS 34/М MZ соответствует мощность 350 кВт.

Это значение используется как первое приближение. После этого реальная мощность измеряется с

помощью счетчика.

Если же вы наоборот хотите узнать

давление газа, которое должно быть на штуцере отвода давления (1)

рисунок (В), при условии что вы зафиксировали максимальную мощность, с которой должна работать

горелка, действуйте следующим образом:

- найдите в таблице для данной горелки мощность, ближайшую к заданному значению мощности

- справа, в колонке 1, прочтите давление на штуцере отвода давления (1) (В)

- сложите давление в камере сгорания с этим значением.

Пример – RS 34/М MZ:

• требуемая максимальная мощность горелки– 350 кВт

• природный газ G20 низшая теплотворная способность 9,45 кВт*час/Sм

• давление газа при мощности 350 кВт, из таблицы для горелки RS 34/М MZ, колонка 1А = 5,9 мбар

• давление в камере сгорания = 2 мбар

5,9 + 2 = 7,9 мбар

это и будет давление, которое должно быть на штуцере отвода давления (1) рисунок (B).
