Riello RS 44/M MZ t.c. (T) Технические характеристики онлайн

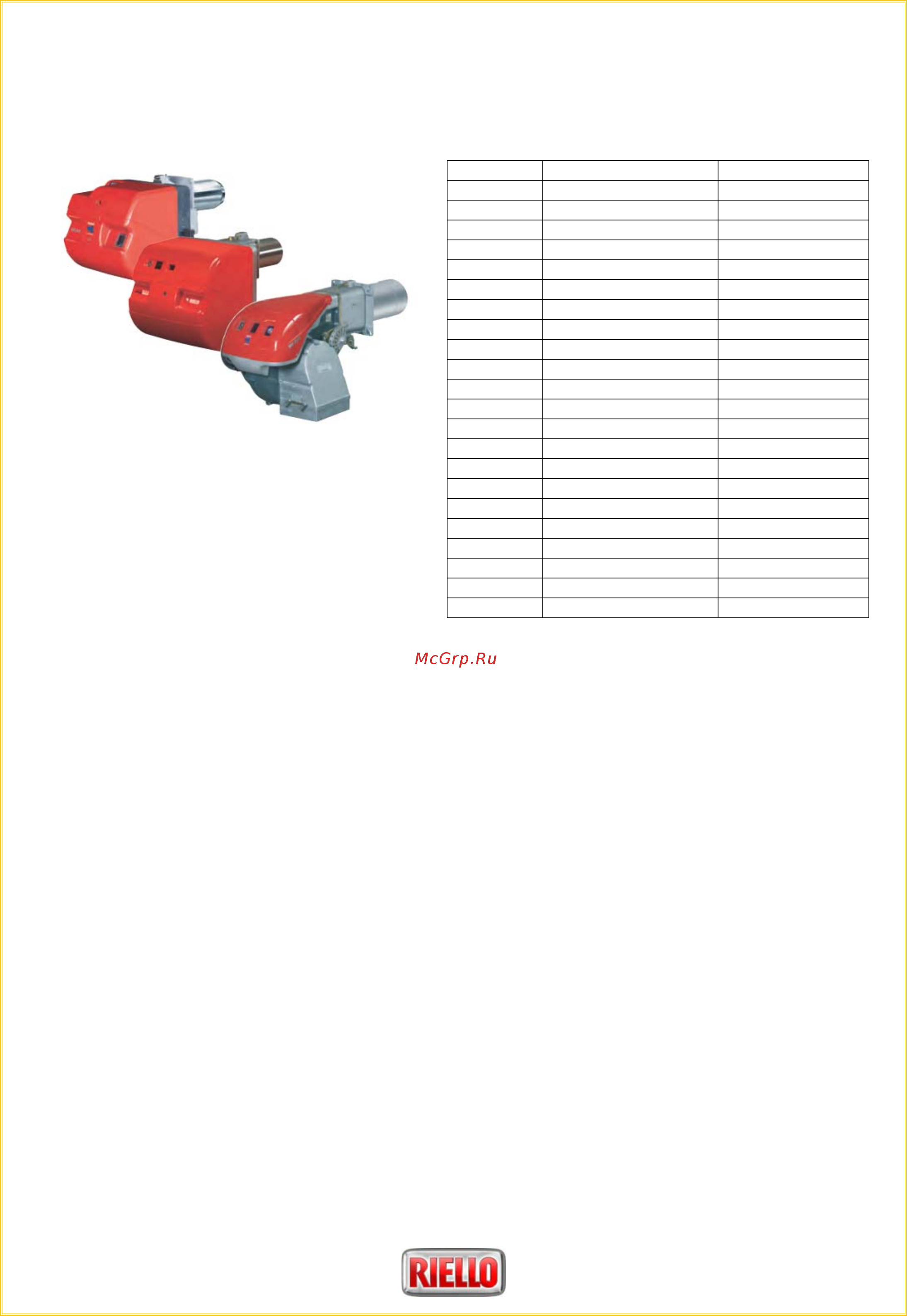

Газовые горелки RS 34/M-250/M (MZ)
ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ ПРОГРЕССИВНЫЕ ИЛИ МОДУЛЯЦИОННЫЕ
RS/M (MZ)
Газовые двухступенчатые прогрессивные или модуляционные горелки
серии RS/M(MZ)
разработаны для использования в теплогенераторах различного назначения средней мощности. Горелки
могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.с.). Модели RS 44/M MZ могут
поставляться в однофазном (М) и трехфазном (Т) исполнении. Эта серия горелок состоит из десяти
типоразмеров мощностью от 45 до 2650 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери
тепла через дымоход теплогенератора);
- наличие газовой дроссельной заслонки управляемой серводвигателем (позволяет использовать с
горелкой одноступенчатую газовую рампу или мультиблок);
- регулировка геометрических параметров головки горелки в
зависимости от мощности горелки;
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума);
-
возможность использования горелки, как в прогрессивном, так и модуляционном режиме работы
(при наличие модулятора).
-
наличие реле максимального давления газа (кроме моделей RS 34/M-44/M MZ);
-
наличие на корпусе горелки разъемов для электрических подключений, упрощающее монтаж и
техническое обслуживание (для RS/M MZ).
- регулирование соотношения газ-воздух обеспечивается механическим «кулачком».
- пониженные выбросы оксидов азота (для RS/M MZ)
Артикул Наименование Мощность кВт
3788710 RS 34/M MZ t.c. 45/125 – 390
3788711 RS 34/M MZ t.l. 45/125 – 390
3788810 RS 44/M MZ t.c. (M) 80/203 – 550
3788811 RS 44/M MZ t.l. (M) 80/203 – 550
3788840 RS 44/M MZ t.c. (T) 80/203 – 550
3788841 RS 44/M MZ t.l. (T) 80/203 – 550
3781622 RS 50 /M MZ t.c. 85/285 – 630
3781623 RS 50 /M MZ t.l. 85/285 – 630
3788910 RS 64/M MZ t.c. 150/400 – 850
3788911 RS 64/M MZ t.l. 150/400 – 850
3789610 RS 70 /M t.c. 150/470 – 930
3789611 RS 70 /M t.l. 150/470 – 930
3789710 RS 100 /M t.c. 150/700 – 1340
3789711 RS 100 /M t.l. 150/700 – 1340
3789810 RS 130 /M t.c. 254/920 – 1600
3789811 RS 130 /M t.l. 254/920 – 1600
20044638 RS 150 /M t.c. 300/900 – 1850
20044639 RS 150 /M t.l. 300/900 – 1850
3787623 RS 190 /M t.c. 470/1279 – 2290
20052616 RS 190 /M t.l. 470/1279 – 2290
3788410 RS 250/M MZ t.c. 600/1250 – 2650
3788411 RS 250/M MZ t.l. 600/1250 - 2650
