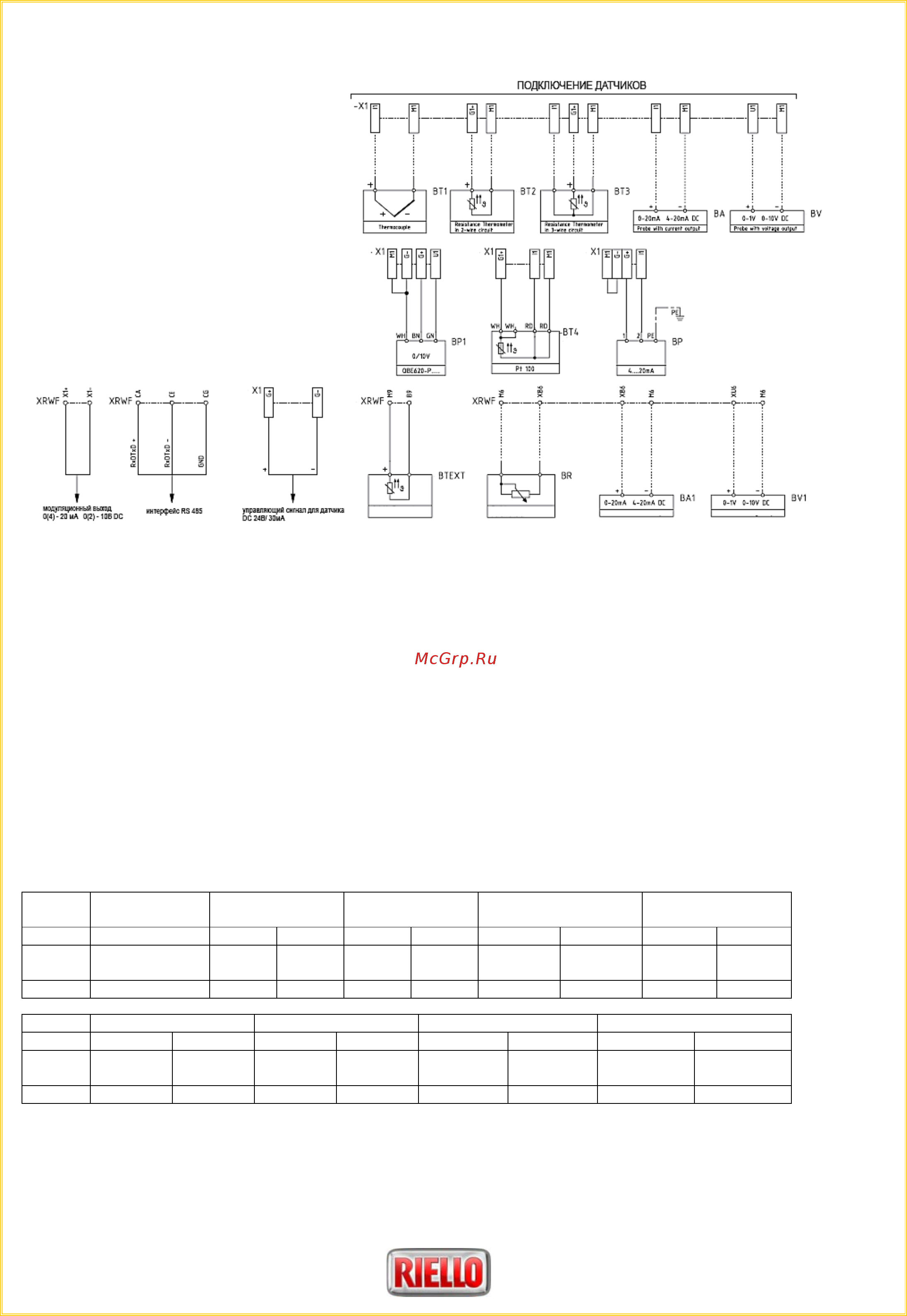

Газовые горелки RS 34/M-250/M (MZ)
Модуляционный режим работы (с модулятором RWF)
МВ - клеммная колодка горелки
TS - предохранительный термостат
S,H - световой сигнал об аварийной остановке
IN - ручной выключатель
TL - предельный термостат
TR - регулирующий термостат
T6A - плавкий предохранитель 6А
PG, PGmin - реле минимального давления газа
PGVP – реле давления газа для контроля герметичности
клапанов
PGM – реле максимального давления газа
VR - регулирующий клапан
VS - предохранительный клапан
PS - кнопка разблокировки
X4 – 4-х штырьковый разъем
Х6 – 6-ти штырьковый разъем
Х7 – 7- ми штырьковый разъем
X5 – 5-ти штырьковый разъем
X2 – 2- x штырьковый разъем
RWF - модулятор
h1 – счетчик часов работы первой ступени
h2 – счетчик часов работы второй ступени
XP1 – разъем на горелке
BT1 - термопара
BT2 – двухполюсный датчик температуры
BT3 – трехполюсный датчик температуры
BA – выходной сигнал 0-20 мА
BV – выходной сигнал 0-10 мВ
BT4 – датчик температуры
BP – датчик давления
BP1 – датчик давления QBE 620
BTEXT – датчик наружной температуры
BR – дистанционный потенциометр
VPS - блок контроля герметичности клапанов
ХР - разъем для блока контроля герметичности клапанов
S1 - световой сигнал об аварийной остановке на блок
контроля герметичности клапанов
В таблице приведены сечения питающего кабеля и типы плавких предохранителей, которые
необходимо использовать с горелками серии RS/M (MZ).
Модель RS 34/M MZ –
44/M MZ (M)
RS 44/M MZ (T) RS 50/M-64/M
MZ
RS 70/M RS 100/M
230В 230В 400В 230В 400В 230В 400В 230В 400В
F A Т6 Т6 Т6
Т6 Т6
T10
4A aM –
8A gG
4A aM –
8A gG
4A aM –
8A gG
4A aM –
8A gG
S мм
2
1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5
Модель RS 130/M RS 150/M RS 190/M RS 250/M MZ
230В 400В 230В 400В 230В 400В 230В 400В
F A 4A aM –
8A gG
6A aM –
12A gG
4A aM –
8A gG
8A aM –
16A gG
4A aM –
8A gG
10A aM –
20A gG
4A aM – 8A
gG
16A aM –
32A gG
S мм
2
1,5 1,5 1,5 2,5 1,5 2,5 1,5 4
Содержание
- Rs m mz 1
- Газовые горелки rs 34 m 250 m mz 1
- Газовые двухступенчатые прогрессивные или модуляционные газовые двухступенчатые прогрессивные или модуляционные 1
- Функциональные характеристики 1
- Диаграммы рабочих областей 2
- Rs70 m rs100 m rs130 m rs150 m rs190 m 3
- Газовые горелки rs 34 m 250 m mz 3
- Технические характеристики 3
- Газовые горелки rs 34 m 250 m mz 4
- Подача газа на горелку 4
- Стандартная комплектация 4
- Rs 34 m mz на графиках показаны минимальные потери давления на горелках для различных газовых рамп и мультиблоков для определения минимального давления газа к потерям давления определенным по графику необходимо прибавить аэродинамическое сопротивление теплогенератора 5
- Газовая рампа mbc 1200 1 ct 5
- Газовая рампа mbc 1900 1 ct 3100 1 ct 5
- Газовые горелки rs 34 m 250 m mz 5
- Газовый мультиблок без блока контроля герметичности клапанов 5
- Газовый мультиблок с блоком контроля герметичности клапанов 5
- Графики подбора газовых рамп и мультиблоков к горелкам 5
- Подающий газопровод 2 запорный газовый кран 3 антивибрационная вставка 4 манометр 5 фильтр 6 стабилизатор давления газа 7 реле минимального давления газа 8 предохранительный электромагнитный клапан 9 регулирующий электромагнитный клапан с функцией плавного открывания 10 прокладка и фланец входящие в комплект поставки горелки 11 дроссельная заслонка для регулирования подачи газа 12 горелка 13 блок контроля герметичности для клапанов 8 9 14 переходник газовая рампа горелка адаптер р1 штуцер замера давления газа на головке горелки р2 штуцер замера давления газа после стабилизатора р3 штуцер замера давления газа перед фильтром l газовая рампа или мультиблок поставляемые отдельно l1 часть выполняемая монтажной организацией 5
- Rs 100 m rs 130 m 6
- Rs 44 m mz rs 50 m mz 6
- Rs 64 m mz rs 70 m 6
- Газовые горелки rs 34 m 250 m mz 6
- Rs 150 m 7
- Rs 190 m rs 190 m 7
- Rs 250 m mz 7
- Газовые горелки rs 34 m 250 m mz 7
- На графиках показана зависимость потери давления на головке горелки и газовой рампе сплошная линия и на головке горелки пунктирная линия от мощности теплогенератора 7
- Подача воздуха на горение 7
- Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки благодаря наличию сервопривода управляющего одновременно дроссельной газовой заслонкой и воздушной заслонкой rs m mz достигается плавное изменение мощности горелки с сохранением оптимального соотношения газ воздух сервопривод полностью закрывает воздушную заслонку при отключении горелки 7
- Газовые горелки rs 34 m 250 m mz 8
- Размеры факела горелки 8
- Режим работы горелок режим работы горелок 8
- Электрические подключения 8
- Газовые горелки rs 34 m 250 m mz 9
- Газовые горелки rs 34 m 250 m mz 10
- В таблице приведены сечения питающего кабеля и типы плавких предохранителей которые необходимо использовать с горелками серии rs m mz 11
- Газовые горелки rs 34 m 250 m mz 11
- Модуляционный режим работы с модулятором rwf 11
- Выбросы вредных веществ в атмосферу 12
- Уровень шума 12
- Rs 34 m mz rs 44 m mz rs 50 m mz 13
- Rs 64 m mz rs 70 м 100 m 130 m 190 m 250 m mz rs 64 m mz rs 70 м 100 m 130 m 190 m 250 m mz 13
- Габаритные размеры 13
- Газовые горелки rs 34 m 250 m mz 13
- Газовые горелки rs 34 m 250 m mz 14
- Упаковка 14
- Фланец для установки горелки на котел 14
- Артикул 15
- Блок непрерывной вентиляции 15
- Газовые горелки rs 34 m 250 m mz 15
- Горелка 15
- Горелка артикул 15
- Дополнительные принадлежности 15
- Ограничительная вставка 15
- Удлинитель головки 15
- Артикул 16
- Газовые горелки rs 34 m 250 m mz 16
- Горелка 16
- Горелка артикул 16
- Датчик 16
- Звукоизолирующий кожух 16
- Модулятор 16
- Потенциометр 16
- Потенциометр для определения положения сервопривода 16
- Принадлежности для работы горелки в модуляционном режиме 16
- Артикул для удлиненной головки 17
- Газовые горелки rs 34 m 250 m mz 17
- Горелка артикул 17
- Горелка артикул для стандартной головки 17
- Комплект для подключения персонального компьютера 17
- Комплект для работы горелки на сжиженном газе комплект для работы горелки на сжиженном газе 17
- Комплект для снижения вибрации 17
- Реле максимального давления газа 17
- Реле со свободными контактами 17
- Аналоговый преобразователь управляющего сигнала 18
- Газовые горелки rs 34 m 250 m mz 18
- Горелка артикул 18
- Комплект для поствентиляции комплект для поствентиляции 18
- Счетчик часов работы 18
