Газовые горелки RS 34/M-250/M (MZ)

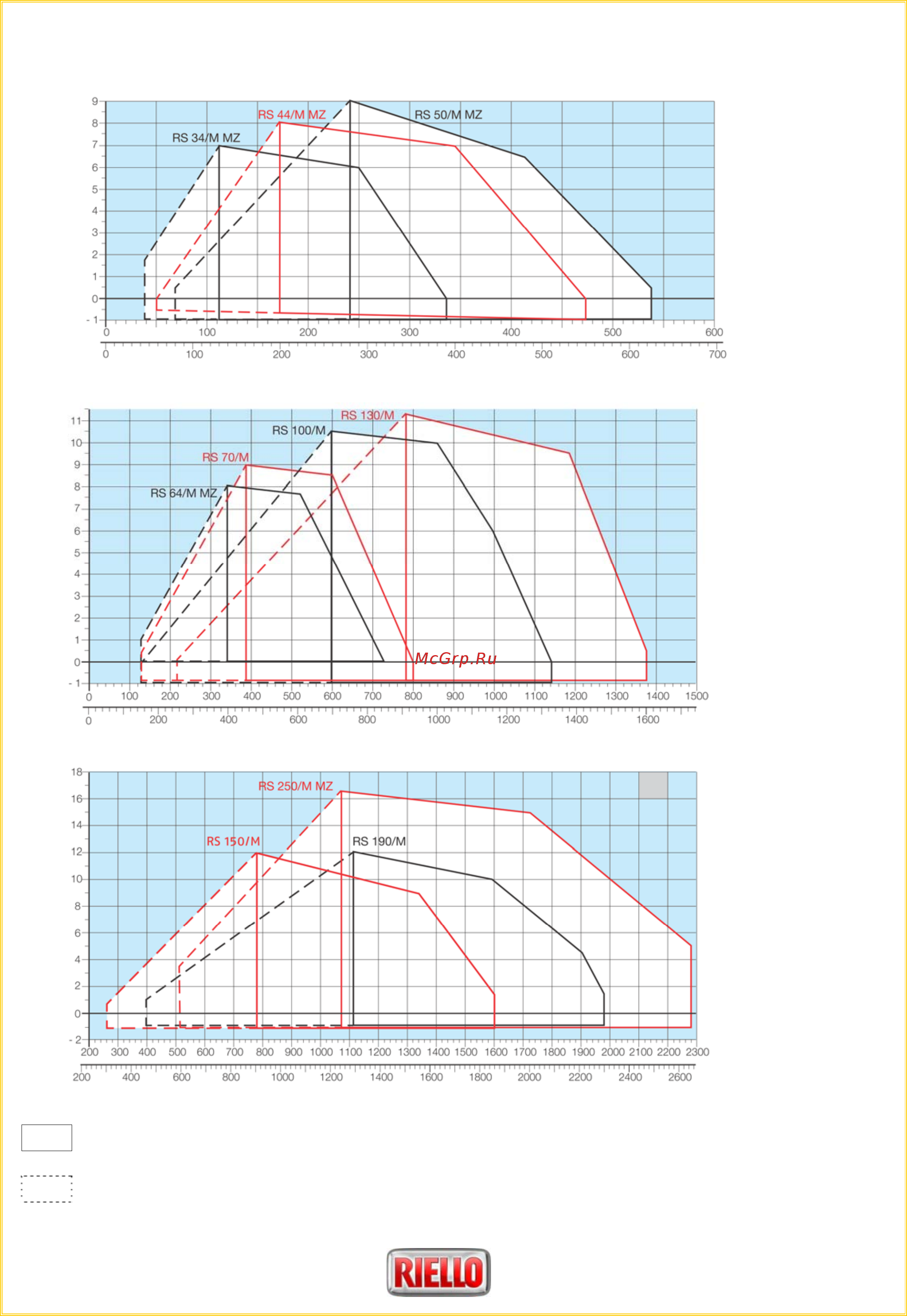

Диаграммы рабочих областей
Сопротивление камеры сгорания
(мбар)
кВт
Мощность
Сопротивление камеры сгорания (мбар)
кВт
Мощность
Сопротивление камеры сгорания
(мбар)
кВт
Мощность
реальный рабочий диапазон для подбора горелки
диапазон модулирования
Испытательные условия:
Температура: 20°С
Давление: 1013,5 мбар
Высота над уровнем моря: 0 метров
