17
РЕГУЛИРОВКА ГОРЕЛКИ
Для того, чтобы отрегулировать горелку оптимальным образом, необходимо произвести анализ дымовых
газов, выходящих из котла после сгорания.

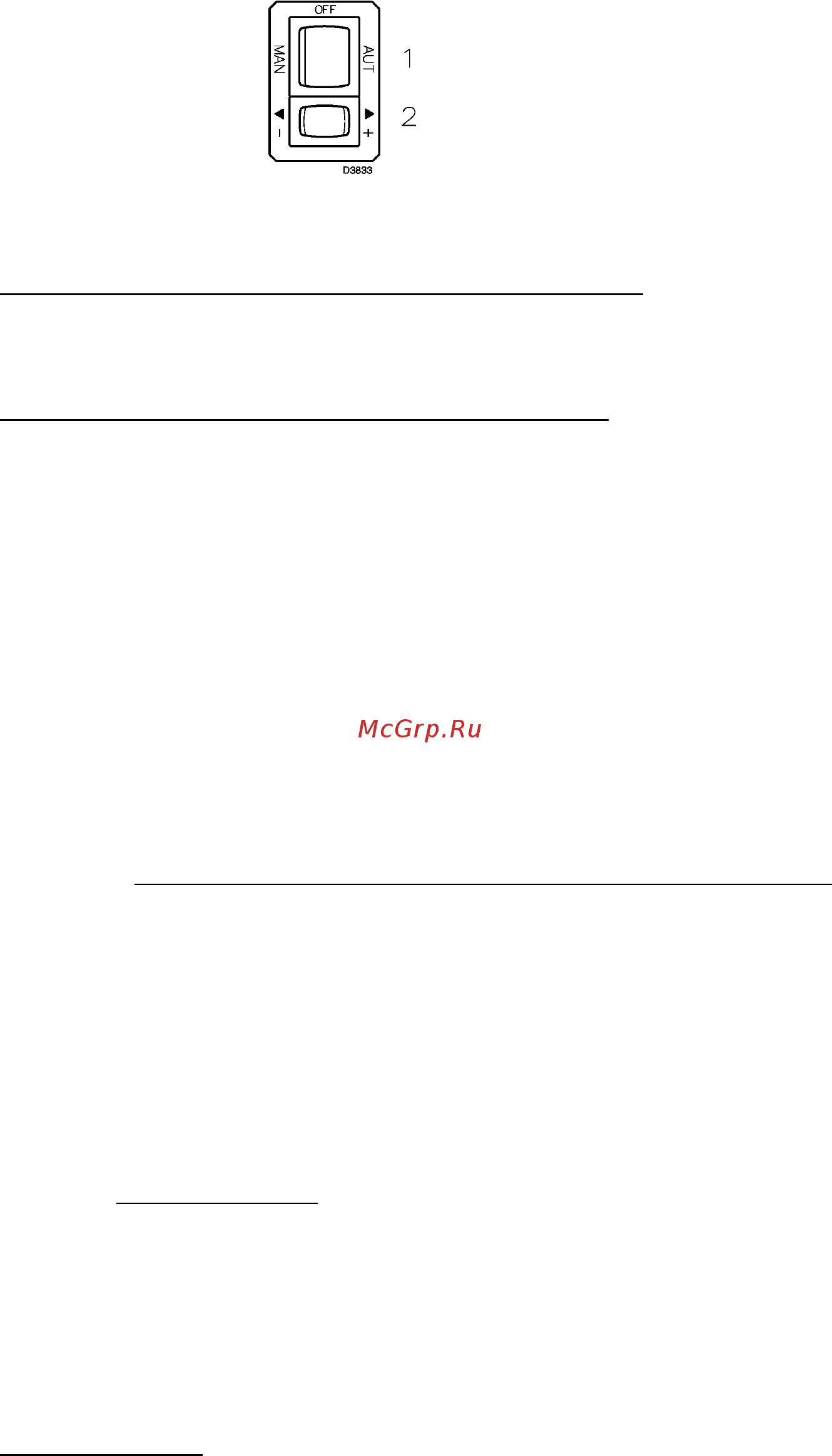

(А)
Отрегулируйте в следующей последовательности:
1 –мощность горелки при розжиге (минимальная)
2 –максимальную мощность горелки
3 – промежуточную мощность между первыми двумя
4 – реле давления воздуха
5 – реле минимального давления газа
ОПРЕДЕЛЕНИЕ МОЩНОСТИ ПРИ РОЗЖИГЕ (МИНИМАЛЬНАЯ МОЩНОСТЬ)
В соответствии со стандартом EN 676:
Горелки с максимальной мощностью не более 120 кВТ
Розжиг может происходить при максимальной рабочей мощности. Пример:
• максимальная рабочая мощности: 120 кВт.
• максимальная мощность при розжиге: 120 кВт
Горелки с максимальной мощностью более 120 кВТ
Розжиг должен происходить при мощности, меньшей, чем максимальная рабочая мощность.
Если мощность при розжиге не превышает 120 кВт, то расчет делать не надо. Если же мощность при
розжиге превышает 120 кВт, стандарт привязывает это значение к безопасному времени “ts” на блоке
управления (автомате горения):
для ts = 3с мощность розжига должна быть не более 1/3 максимальной рабочей мощности.
Пример:
Максимальная рабочая мощность составляет 450 кВт.
Мощность розжига должна быть не более чем 150 кВт для ts = 3 с;
Чтобы измерить мощность розжига, выполните следующую последовательность действий:
- выньте штекер из разъема (24) (рисунок А) страница 6 на проводе датчика ионизации (горелка
произведет розжиг, а по истечении безопасного времени произведет аварийную остановку).
- Выполните один за другим 10 розжигов.
- Посчитайте по счетчику количество сгоревшего газа.
Это количество должно быть не больше, чем количество, полученное по формуле, для ts=3c:
Qa (максимальная производительность горелки) x n x ts
Vg=
3600
Vg: объем газа, израсходованный при проведении этих розжигов (sm
3
)
Qa: расход газа при розжиге (sm
3
)
n: количество розжигов (10)
Ts: безопасное время (в секундах)
Пример для газа G 20 (9,45 кВт/Sм
3
):
Мощность при розжиге 150 кВт, что соответствует 15,87 Нм
3
/час.
После 10 розжигов с последующей аварийной остановкой, расход, который вы увидите на счетчике, должен
быть не больше чем:
15,87 x 10 x 3
Vg=
3600
= 0,132 Sм
3
1 –МОЩНОСТЬ ГОРЕЛКИ ПРИ РОЗЖИГЕ (МИНИМАЛЬНАЯ)
Минимальная мощность горелки, должна всегда выбираться так, чтобы она находилась внутри рабочей
области, приведенной на странице 8.
Нажмите кнопку (2) (рисунок А) «уменьшение мощности» и держите ее нажатой до тех пор, пока
серводвигатель не закроет воздушную заслонку и дроссельную заслонку газа до положения 15° (заводская
настройка).
Регулировка газа
Измерьте расход газа на счетчике.
- если вы хотите уменьшить его расход, немного уменьшите угол кулачка III (рисунок В на странице 18), делая
небольшие последовательные перемещения, то есть начните с угла 15°, затем перейдите к 13° , 11° и так
далее…
- если же вы хотите увеличить его расход, нажмите немного кнопку «увеличение мощности» (2) рисунок (А)
(откройте на 10-15° дроссельную заслонку газа), увеличьте угол кулачка III (рис. В на стр. 18), делая
небольшие последовательные перемещения, то есть начните от угла 15°, затем перейдите к 17° , 19° и так
далее…
Затем нажмите кнопку «уменьшение мощности» и держите ее нажатой до тех пор, пока сервомотор не
перейдет в положение минимального открытия, после чего измерьте расход газа.
