18

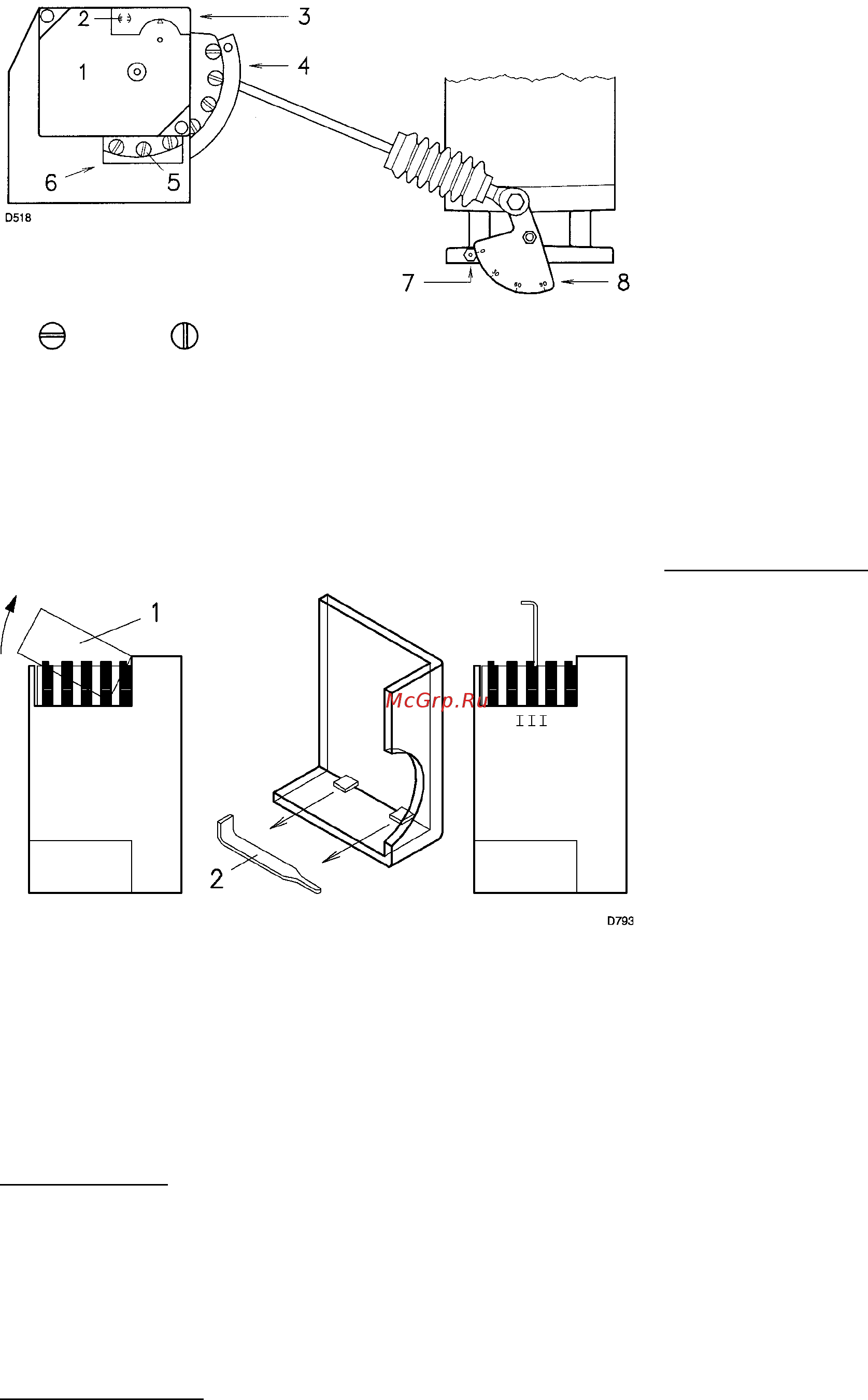

1 серводвигатель
2
сцеплен / расцеплен эксцентрик 4
3 панель, закрывающая кулачки
4 эксцентрик с изменяемым профилем
5 винты для изменения регулируемого профиля
6 прорезь для доступа к винтам 5
7 стрелка градуированного сектора
8 градуированный сектор дроссельной заслонки газа
(А)
(В)
ЗАМЕЧАНИЕ
Серводвигатель следует за
изменением положения кулачка III,
только когда его угол уменьшается.
Если же угол кулачка необходимо
увеличить, то сначала необходимо
увеличить угол открывания
серводвигателя с помощью кнопки
«увеличение мощности», затем
увеличьте угол кулачка III, а затем, с
помощью кнопки «уменьшение
мощности», переведите
серводвигатель в положение
минимальной мощности
Если необходимо отрегулировать
кулачок III, снимите крышку (1), которая
просто защелкнута, как показано на
рисунке (В), выньте изнутри
специальный ключ (2) и вставьте его в
прорезь на кулачке SIII,
предназначенную для этого ключа.
Регулировка воздуха
Постепенно измените начальный
профиль эксцентрика (4) (рисунок А), с
помощью винтов эксцентрика, которые
видны внутри отверстия (6) (А).
Старайтесь не поворачивать первый
винт: этот винт полностью закрывает
воздушную заслонку.
2 – МАКСИМАЛЬНАЯ МОЩНОСТЬ ГОРЕЛКИ
Максимальная мощность горелки должна находиться внутри рабочей области, приведенной в диаграммах
на странице 6.
Мы остановились на том, что горелка произвела розжиг и работает на минимальной мощности. Теперь
нажмите кнопку (2) (рисунок А на стр. 17) «увеличение мощности» и держите ее нажатой до тех пор, пока
серводвигатель не откроет воздушную заслонку и одновременно с этим также дроссельную заслонку газа на
90°.
Регулировка газа
Измерьте расход газа на счетчике.
Примерно его можно получить из таблиц, приведенных на странице 9, достаточно посмотреть давление газа
на манометре, смотри рисунок (C) на странице 15, и вычислить производительность по алгоритму,
приведенному на странице 10.
- Если вы хотите снизить расход, уменьшите давление газа на выходе, а если оно уже минимальное,
прикройте немного регулировочный клапан VR.
- Если вы хотите увеличить расход, увеличьте давление газа на выходе из регулятора.
Регулировка воздуха
Постепенно измените конечный профиль эксцентрика (4) (рисунок А), с помощью винтов эксцентрика,
которые видны внутри отверстия (6) (А).
- для увеличения расхода воздуха затяните винты
- для уменьшения расхода воздуха ослабьте винты.
