Riello RS 34/M MZ t.c. [13/35] Линия подачи газа

(С)

Линия подачи газа

• Газовая рампа присоединяется к

разъему для газа (1) (рисунок А) с

помощью фланца (2), прокладки (3) и

винтов (4), которые входят в комплект

поставки горелки.

• Рампа может присоединяться как слева,

так и справа, как вам удобнее, смотри

рисунок А.

• Электромагнитный клапан газа должен

находиться как можно ближе к горелке

для того, чтобы газ достигал головки

горелки за безопасное время 3 секунды.

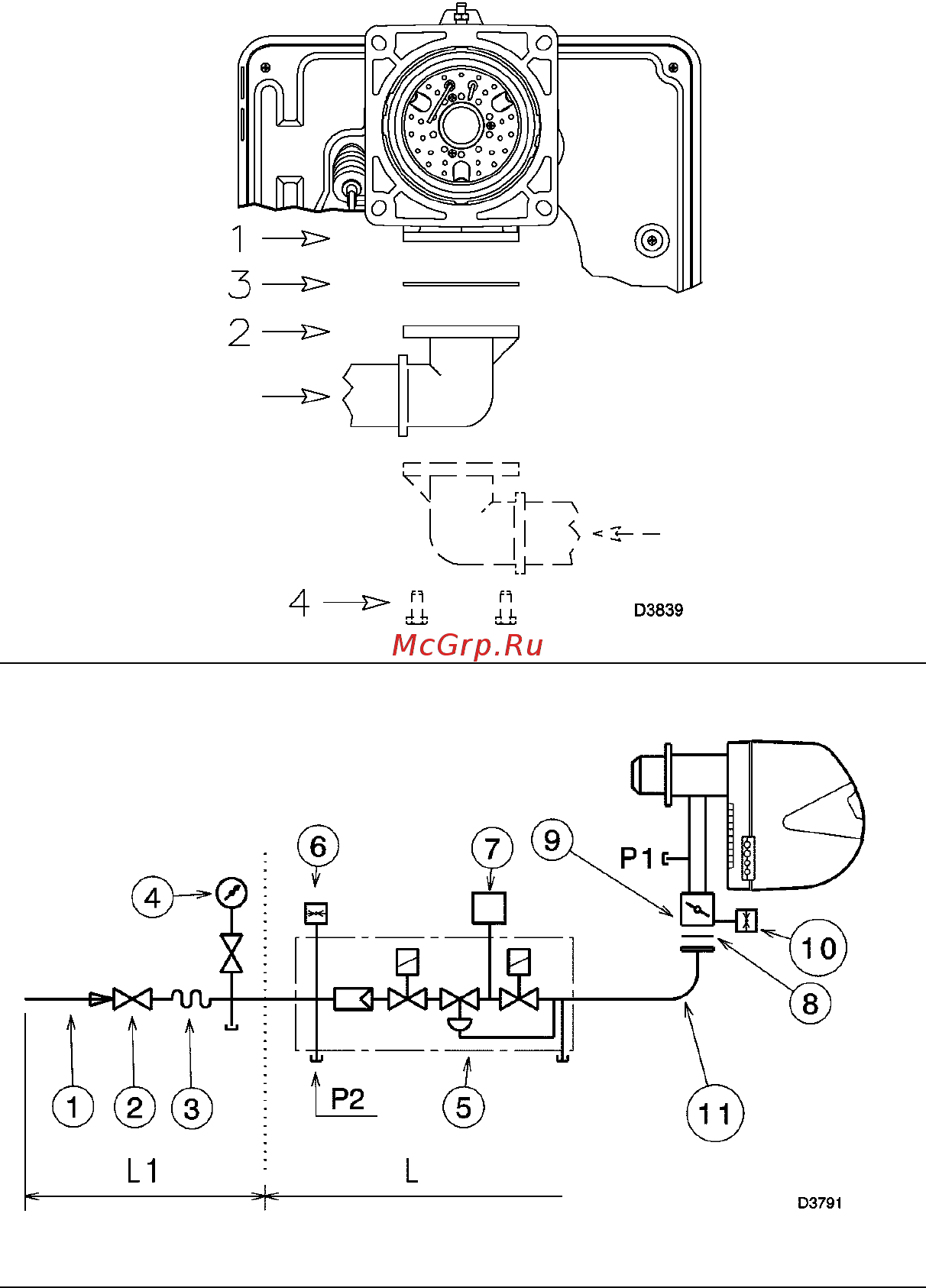

(В)

ГАЗОВАЯ РАМПА (В)

Она проходит испытания вместе с

горелкой по стандартам EN 676 и

поставляется отдельно от горелки в

соответствие со своими кодами,

указанными в таблице (C).

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ (В)

1 – трубопровод подачи газа

2 – ручной вентиль

3 – антивибрационная вставка

4 – манометр с кнопочным вентилем

5 – Мультиблок (Multibloc), состоящий из:

– фильтр (сменный)

– рабочий клапан

– регулятор давления

6 – реле минимального давления газа

7 – устройство контроля герметичности клапанов. В соответствии со стандартом EN 676, для горелок с

максимальной мощностью более 1200 кВт обязательно должен производиться контроль герметичности.

8 – прокладка.

9 – Дроссельная заслонка регулирования газа

10 – Реле максимального давления газа (дополнительный аксессуар)

11 – адаптер газовая рампа – горелка

Р1 – давление на головке горелки

Р2 – давление перед клапанами/регулятором

L –газовая рампа, поставляется отдельно в соответствии с кодом, указанным в таблице (С)

L1 – часть контура, которая должна выполняться монтажной организацией.
