7

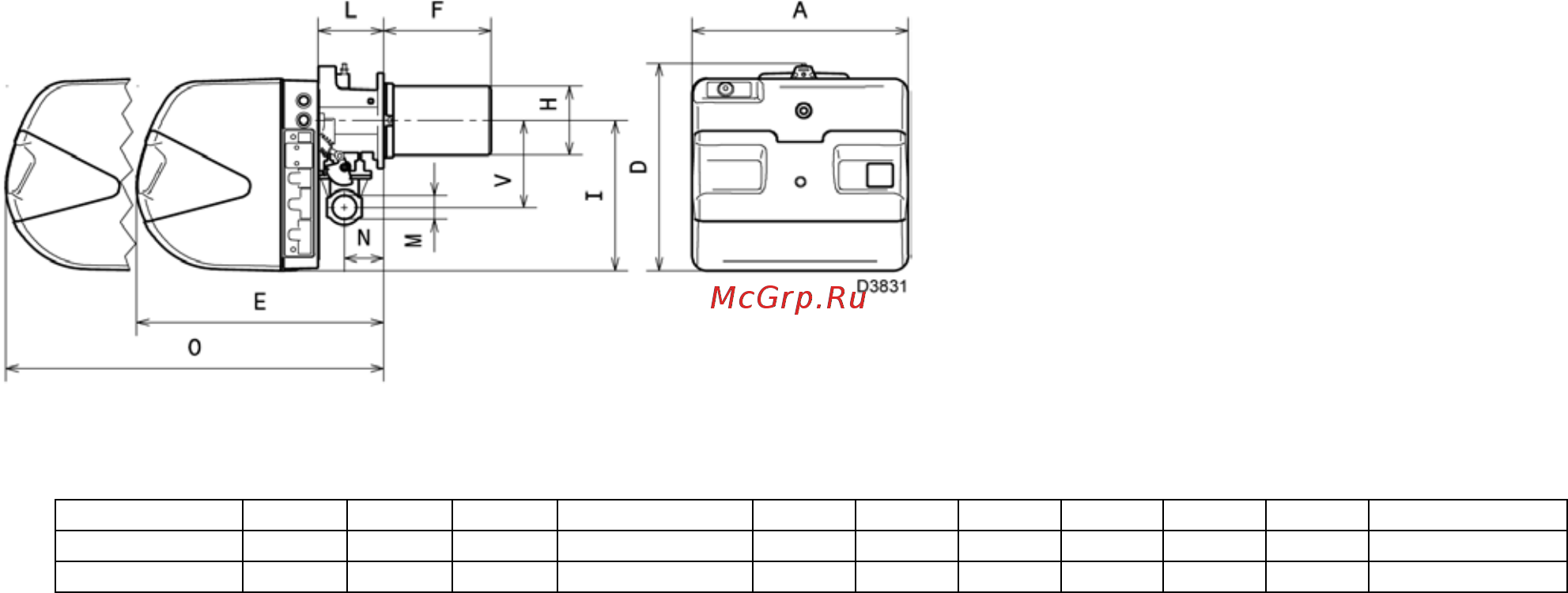

Рисунок (С)
ГАБАРИТНЫЕ РАЗМЕРЫ (С)
Указаны приблизительные размеры.
Габаритные размеры горелки приведены в
таблице (С).
Учтите, что для проверки головки горелки,
саму горелку необходимо сдвинуть назад.
Габаритные размеры открытой горелки без
кожуха – это значение Н.
мм A D E F
(1)
H I L 0 N V M
RS 34 MZ 442 422 508 216-351 140 305 138 780 84 177 1"1/2
RS 44 MZ 442 422 508 216-351 152 305 138 780 84 177 1"1/2
(1) Головка: короткая – длинная
КОМПЛЕКТАЦИЯ
1 - Фланец для газовой рампы
1 - Прокладка для фланца
4 - винты крепежные для фланца М 8 х 25
4 - винты для крепления фланца горелки к котлу: М 8 х 25
1 - тепловой экран
3 - Штекеры для электрических соединений (RS 34-44/M MZ однофазная)
4 - Штекеры для электрических соединений (RS 44/M MZ трехфазная)
1 - руководство
1 - каталог запчастей
