МОНТАЖ

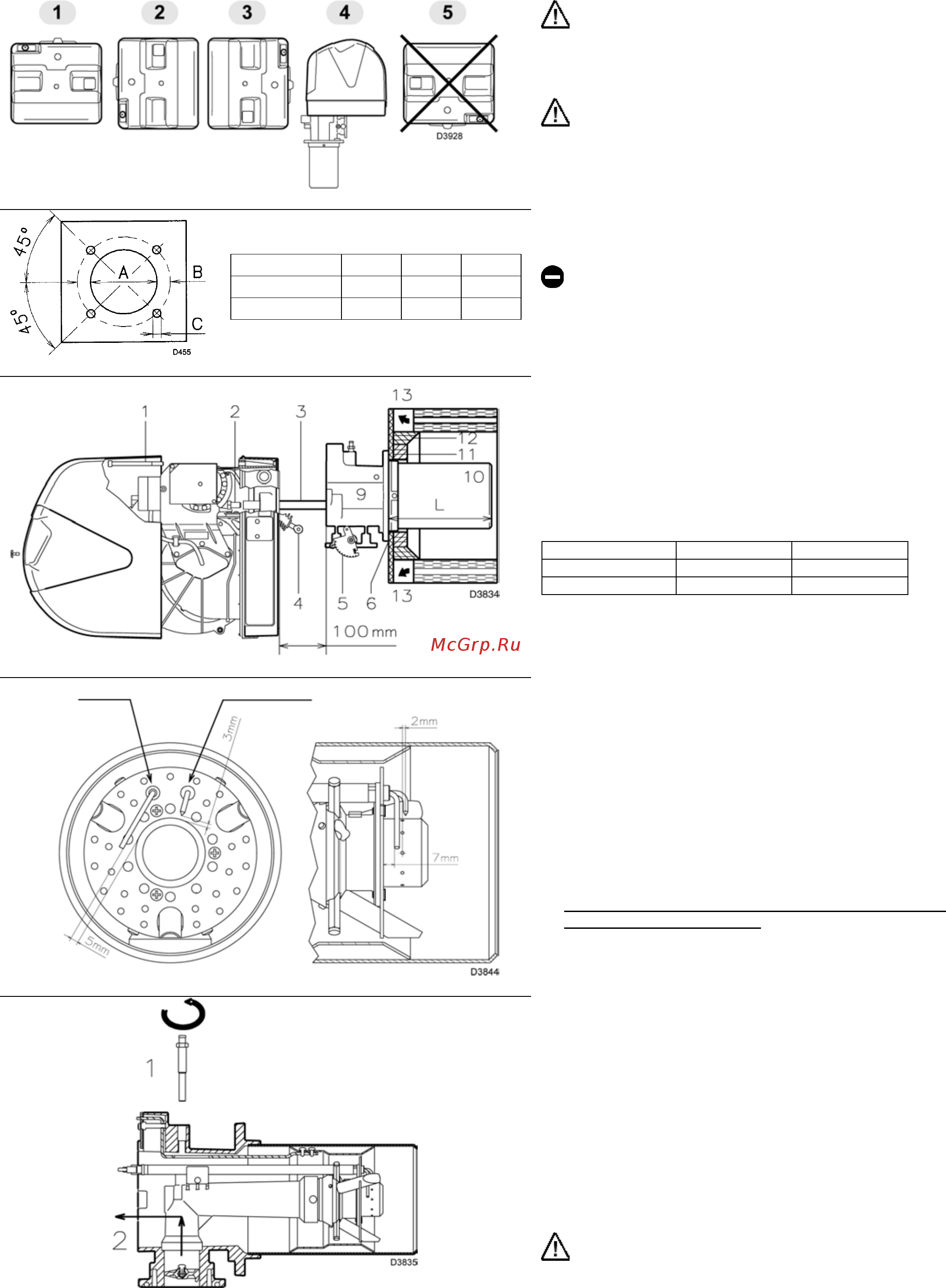

рисунок (A)
рисунок (B)
мм A B C
RS 34/М MZ 160 224 М 8
RS 44/М MZ 160 224 М 8
рисунок (С)
ДАТЧИК ЭЛЕКТРОД
рисунок (D)
рисунок (Е)
МОНТАЖ ГОРЕЛКИ ДОЛЖЕН ОСУЩЕСТВЛЯТЬСЯ В
СООТВЕТСТВИИ С МЕСТНЫМ ЗАКОНОДАТЕЛЬСТВОМ
И НОРМАТИВАМИ.
РАБОЧЕЕ ПОЛОЖЕНИЕ (А)
Горелка предназначена для функционирования
только в положении 1, 2, 3 и 4.
Рекомендуется устанавливать горелку в положение 1,
поскольку только в этом положении можно выполнять
техническое обслуживание горелки, как описано далее в
настоящем руководстве. При установке горелки в
положение 2, 3 и 4, она может работать, но труднее
выполнять техническое обслуживание и проверку головки
горелки, которые описаны на странице 23.
Любое другое положение плохо отражается на работе
горелки.
Запрещается устанавливать горелку в положении 5,
поскольку оно является небезопасным.
ФЛАНЕЦ КОТЛА (В)
Просверлите отверстия во фланце котла, который
закрывает камеру сгорания, как показано на рисунке (В).
Расположение отверстий с резьбой можно разметить с
помощью теплового экрана, который входит в комплект
поставки горелки.
ДЛИНА ГОЛОВКИ (С)
Длина головки выбирается в соответствии с инструкциями
производителя котлов, но в любом случае, она должна
быть больше, чем толщина дверцы котла, включая
толщину огнеупорного материала.
Длина головки L (мм), может быть следующей:
Головка (10) RS 34/M MZ RS 44/M MZ
Короткая 216 216
Длинная 351 351
Для котлов, у которых дымовые газы выходят спереди
(13), или с инверсионной камерой сгорания, установите
защиту (11) из огнестойкого материала между огнеупорной
защитой котла (12) и головкой (10).
Данная защитная прокладка не должна препятствовать
выниманию головки.
На котлы, передняя часть которых охлаждается водой, не
требуется ставить огнеупорную прокладку (11) – (12)
(рисунок C), если только это не требует производитель
котла.
КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ (С)
Перед тем, как устанавливать горелку на котел, через
головку горелки убедитесь, что датчик и электрод
установлены правильно, как показано на рисунке (D).
Затем снимите головку горелки следующим образом,
рисунок (С).
• Отсоедините шарнирное соединение (4) от
градуированного сектора (5);
• Снимите винты (2) с направляющих (3)
• Снимите винт (1) и сдвиньте горелку назад вдоль
направляющих (3) приблизительно на 100 мм
• Отсоедините провода датчика и электрода, а затем
полностью снимите всю горелку с направляющих.
Закрепите узел (9) (рисунок С) на фланце котла, установив
защитный тепловой экран (6) (рисунок С), который входит
в комплект поставки. Используйте 4 винта, которые также
входят в комплект поставки, предварительно защитите
резьбу специальным материалом для резьбы. Соединение
горелка-котел должно быть герметичным.
Если при проверке окажется, что датчик или электрод
установлены неправильно, снимите винт (1) (рисунок Е),
выньте внутреннюю часть головки (2) (Е) и установите их
правильно. Не поворачивайте датчик, а оставьте его как
показано на рисунке (D); если он будет находиться
слишком близко к электроду розжига, может повредиться
усилитель блока управления (автомата горения).
ВНИМАНИЕ
Переходите к монтажу внутренней части головки горелки
(2) (рисунок Е), завинтив винт (1) (рисунок Е) с моментом
затяжки 4-6 Нм.
