6

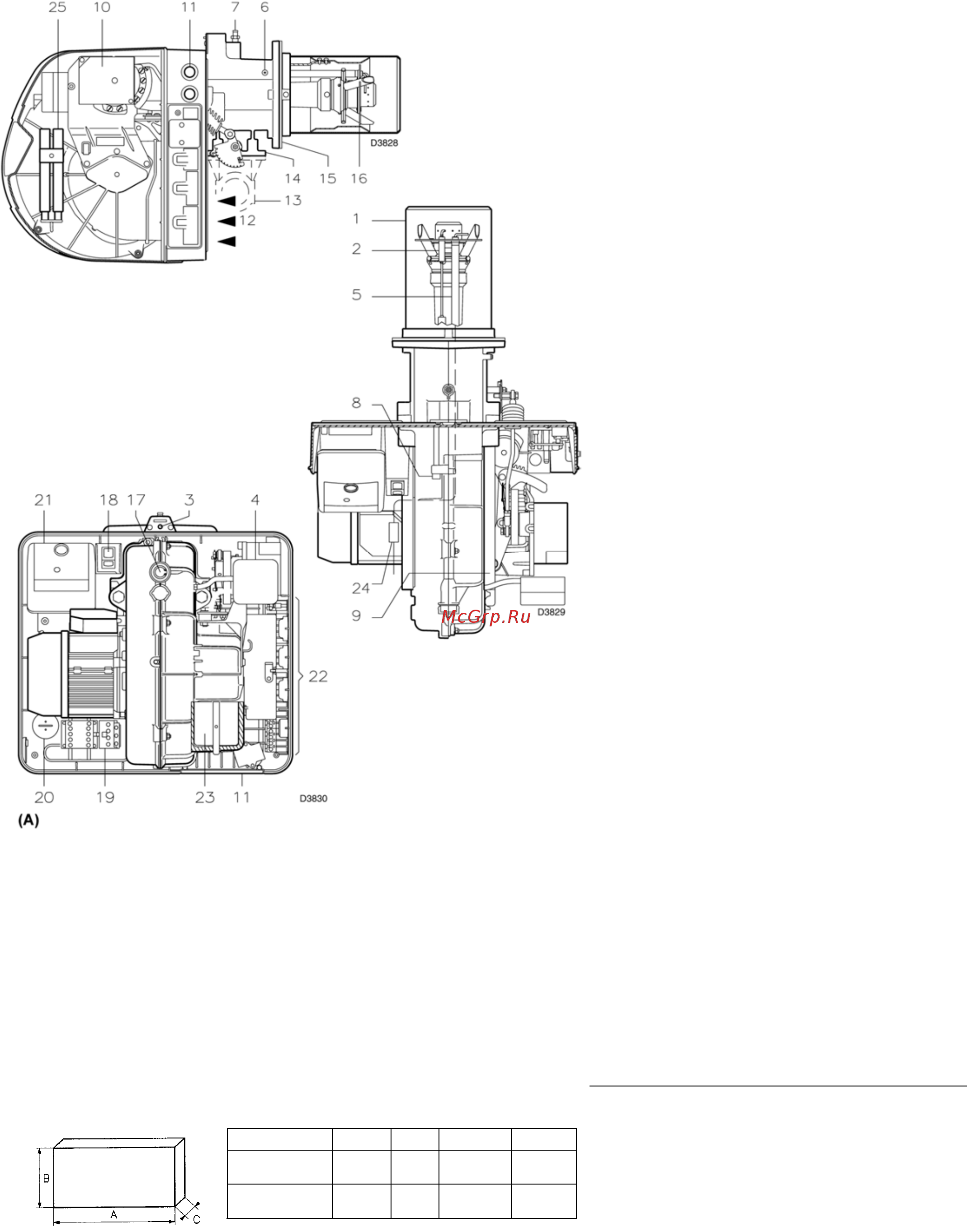

ОПИСАНИЕ ГОРЕЛКИ (А)
1 Головка горелки
2 Электрод розжига
3 Регулировочный винт головки горелки
4 Реле давления воздуха (дифференциального
типа)
5 Датчик контроля наличия пламени
6 Штуцер для замера давления воздуха
7 Штуцер для измерения давления газа и
крепежный винт головки
8 Винт для крепления вентилятора к
соединительной муфте
9 Направляющие для открывания горелки и
проверки головки горелки
10 Сервомотор, управляет дроссельной заслонкой
газа и, с помощью эксцентрика с изменяемым
профилем, или, так называемого «лекала»,
управляет также воздушной заслонкой.
Во время остановки горелки, воздушная
заслонка полностью закрыта, чтобы свести к
минимуму потери тепла через котел, в
результате тяги через дымоход, который
засасывает воздуха из всасывающего патрубка
вентилятора.
11 Зона для прохода электрических проводов.
12 Вход воздуха в вентилятор
13 Трубопровод подачи газа
14 Дроссельный клапан газа
15 Фланец для крепления к котлу
16 Диск стабилизации пламени (подпорная шайба)
17 Глазок пламени
18 Один электрический выключатель для:
Выбора автоматический режим работы – ручной
режим работы – выключено
Одна кнопка для:
Увеличения – уменьшения мощности
19 Магнитный пускатель двигателя и реле тепловой
защиты с кнопкой перезапуска в случае
аварийной остановки (RS 44/М MZ)
20 Конденсатор двигателя (RS 34/М MZ)
21 Блок управления (автомат горения) с сигнальной
лампой аварийной остановки и кнопкой перезапуска
22 Разъемы для электрического подключения
23 Воздушная заслонка
24 Разъем-штекер на проводе датчика ионизации
25 Удлинители для направляющих (версия с
длинной головкой)
Аварийная остановка горелки может
произойти в двух случаях:
• АВАРИЙНАЯ ОСТАНОВКА, ВЫЗВАННАЯ
БЛОКОМ УПРАВЛЕНИЯ (АВТОМАТОМ
ГОРЕНИЯ): Если загорится кнопка (21) (А)
на блоке управления, это означает, что
произошла аварийная остановка горелки.
Для возобновления работы нажмите
кнопку.
• АВАРИЙНАЯ ОСТАНОВКА ДВИГАТЕЛЯ
(RS 44/М MZ): трехфазное электрическое
питание, для возобновления работы
нажмите кнопку на реле тепловой защиты
(19) (рисунок А).
мм А
В С кг
RS 34/М MZ
1000
500
485
32
RS 44/М MZ
1000
500
485
33
Рисунок (В)
УПАКОВКА – ВЕС (В)
Указаны приблизительные значения.
• Горелки упаковываются в картонные
коробки. Габаритные размеры в
упаковке приведены в таблице (В).
• Вес горелки с длинной головкой и с
упаковкой указан в таблице (В).
