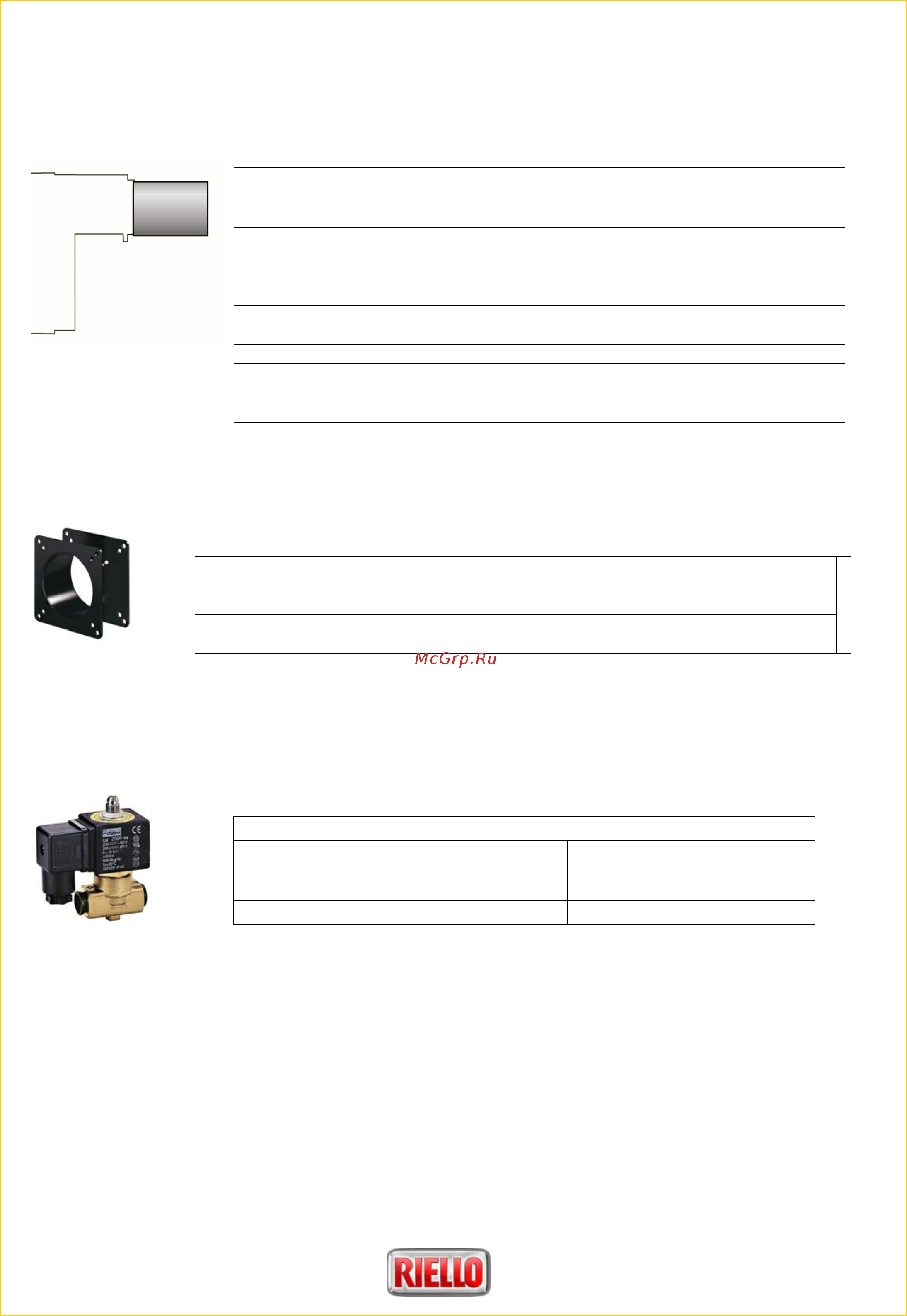

Газовые горелки RS 34/M-250/M (MZ)
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RS/M MZ с длиной
головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
Удлинитель головки
Горелка
Длина стандартной
головки (мм)
Длина длинной
головки (мм)
Артикул
RS 34/M MZ
216 351
3010428
RS 44/M MZ
216 351
3010429
RS 50/M MZ
216 351
3010078
RS 64/M MZ
250 385
3010427
RS 70/M
250 385
3010117
RS 100/M
250 385
3010118
RS 130/M
280 415
3010119
RS 150/M
280 415
20052186
RS 190/M
372 530
3010443
RS 250/M MZ
370 520
3010412
Ограничительная вставка
При необходимости использования горелки с длиной головки меньше стандартной используются
ограничительные вставки.
Ограничительная вставка
Горелка
Толщина
вставки (мм)
Артикул
RS 50/M MZ– 34/M MZ – 44/M MZ
110
3010095
RS 64/M MZ - 70/M – 100/M – 130/M – 150/M
135
3010129
RS 190/M – RS 250/M MZ
102
3000722
Блок непрерывной вентиляции
В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в
камеру сгорания теплогенератора непрерывно. Для этого горелку необходимо оснастить блоком
непрерывной вентиляции, который обеспечит работу вентилятора, когда горелка находится в режиме
ожидания.
Блок непрерывной вентиляции
Горелка Артикул
RS 50/M MZ -64/M MZ-70/M-100/M-
130/M-150/M-190/M-250/M MZ
3010094
RS 34/M MZ – 44/M MZ 3010449
