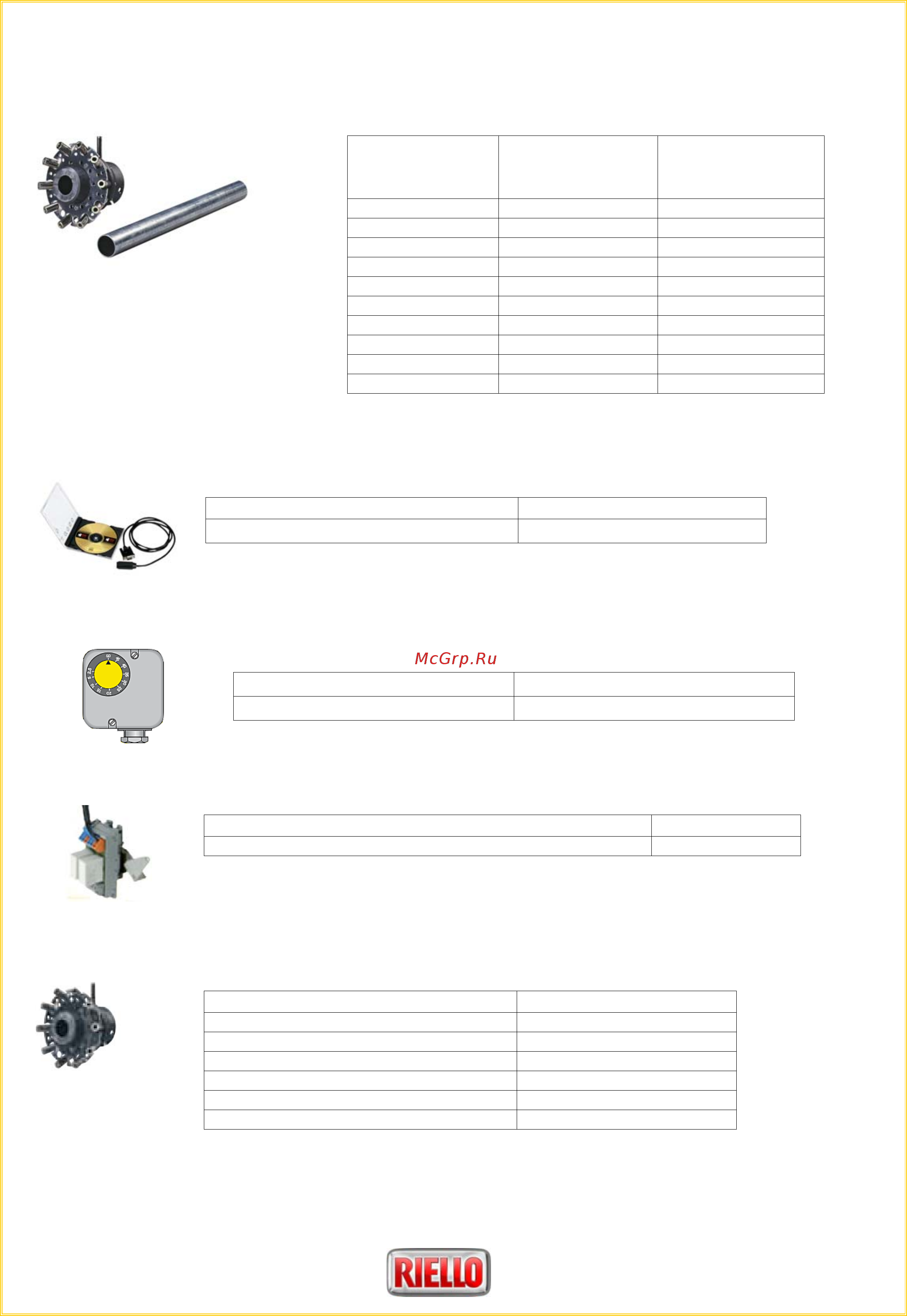

Газовые горелки RS 34/M-250/M (MZ)
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа, существует специальный комплект, который
устанавливается в головку горелки.
Горелка Артикул для
стандартной
головки
Артикул для
удлиненной
головки
RS 34/M MZ 3010423 3010423
RS 44/M MZ 3010424 3010424
RS 50/M MZ 20008173 20008173
RS 64/M MZ 3010434 3010434
RS 70/M 20008175 20008176
RS 100/M 20008177 20008178
RS 130/M 20008179 20008180
RS 150/M 20050064 20050065
RS 190/M 3010166 3010166
RS 250/M MZ 3010411 3010411
Комплект для подключения персонального компьютера
Комплект состоит из соединительного кабеля и СD с программным обеспечением.
Горелка Артикул
RS /M MZ 3002719
Реле максимального давления газа
Устанавливается в горелку по необходимости. В горелках RS 34/M – 44/M MZ предусмотрены
специальные контакты для подключения.
Реле максимального давления газа
Горелка Артикул
RS 34/M – 44/M MZ 3010418
Реле со свободными контактами
Предназначено для дистанционной передачи сигнала от горелки (например, о работе или
блокировке горелки).
Горелка
Артикул
RS 34/M – 44/M – 50/M MZ - 64/M MZ 3010419
Комплект для снижения вибрации
Предназначен для снижения вибрации возникающей из-за резонанса при использовании с различными
теплогенераторами.
Горелка Артикул
RS 50/M MZ t.c.-RS 50/M MZ t.l. 3010200
RS 70/M t.c.-RS 70/M t.l. 3010201
RS 100/M t.c.-RS 100/M t.l. 3010202
RS 130/M t.c. 3010373
RS 130/M t.l. 3010374
RS 190/M t.c. 3010375
