Газовые горелки RS 34/M-250/M (MZ)

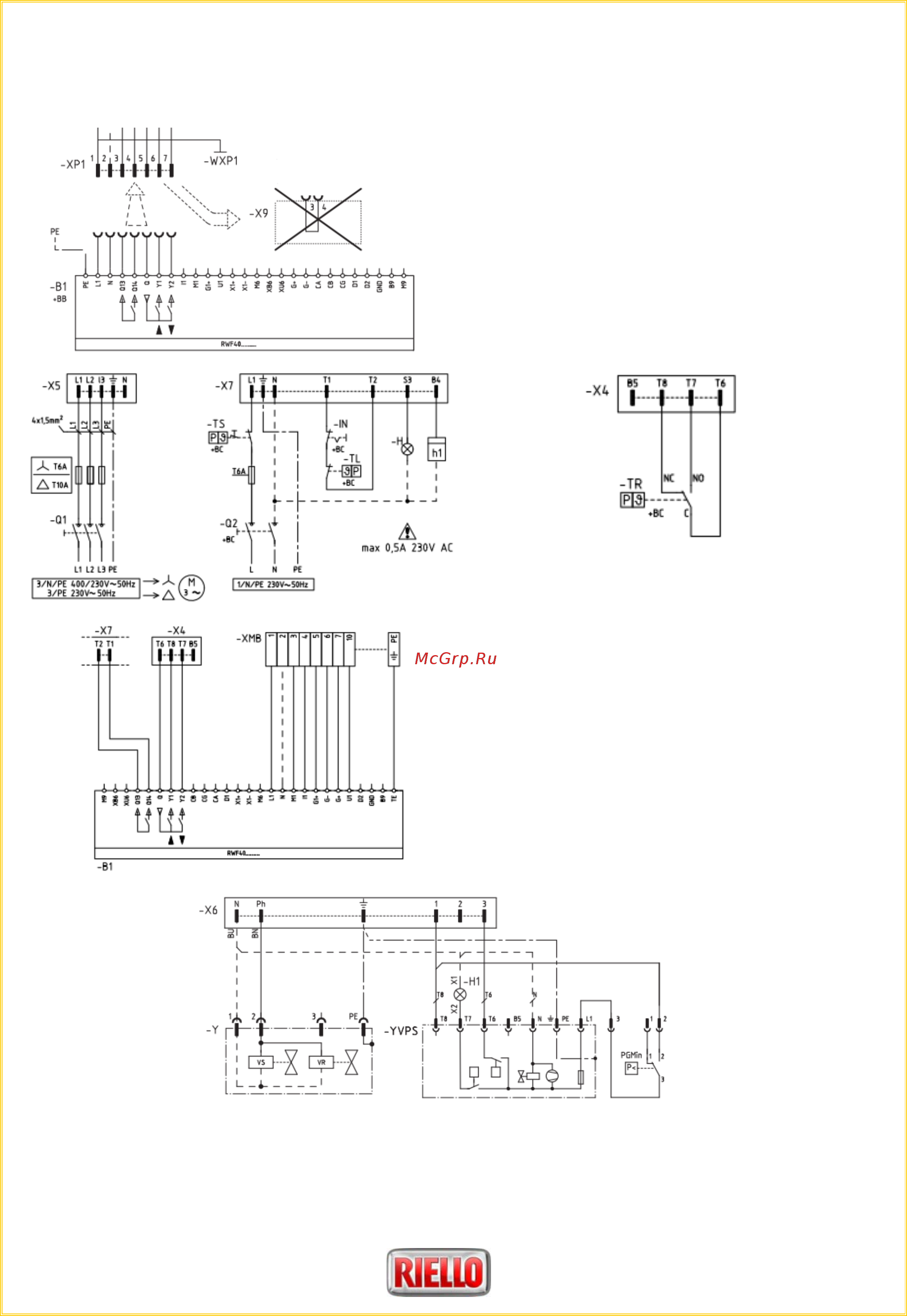

Подключение RWF (RS 34/M MZ – 44/M MZ)
При подключении RWF не подключайте к разъему X4
термостат TR. Замените термостат TL перемычкой
между клеммами T1 и T2 на разъеме X7. Клеммы T6,
T7, T8 разъема X4 должны оставаться свободными.
Удалите разъем X9.
RS 50/M – 64/M MZ
Подключение RWF (RS 50/M – 64/M MZ)
Подключение газовой рампы (RS 34/M-44/M-50/M-64/M MZ)
