РАБОТА ГОРЕЛКИ

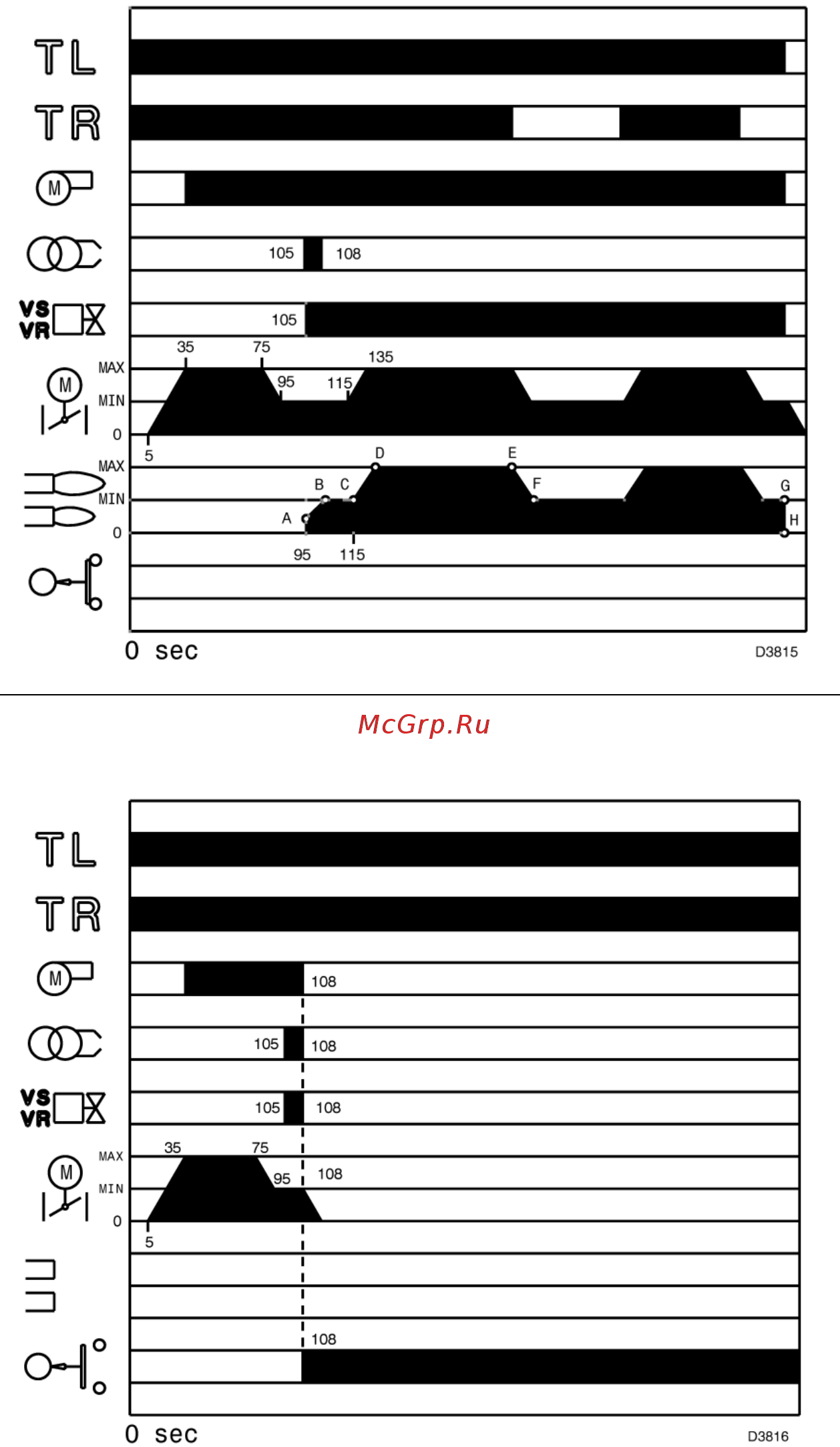

ПРАВИЛЬНЫЙ РОЗЖИГ
(n° = количество секунд с момента 0)
(А)
РОЗЖИГА НЕ ПРОИЗОШЛО
(В)
ПУСК ГОРЕЛКИ (рис. А)
• 0с: замыкание дистанционного
управления TL
• 5 с: Начинается цикл автомата
горения (блока управления).
Включается серводвигатель:
он поворачивается вправо на 130°,
то есть до замыкания контакта на
кулачке I (рисунок Е на странице
13).
• 35с: Воздушная заслонка
устанавливается на максимальную
производительность.
Включается двигатель вентилятора.
Этап предварительной продувки.
• 75с: серводвигатель
поворачивается влево на угол,
который установлен на кулачке III
(рисунок Е на странице 13) –
минимальная мощность.
• 95с: воздушная заслонка и
дроссельная заслонка газа
устанавливаются на минимальную
производительность; кулачок III (D)
страница 13 повернут на 65°.
• 105с: на электроде розжига
проскакивает искра.
Открываются предохранительный
клапан VS и регулировочный
клапан VR, быстрое открывание.
Зажигается пламя на маленькой
мощности, точка А.
После этого происходит
постепенное увеличение
производительности, вентиль VR
медленно открывается до
достижения минимальной
мощности, точка В.
• 108с : Искра пропадает.
• 115с: Заканчивается цикл пуска
блока управления (автомата
горения).
