Riello RS 250/M MZ t.l. [31/33] Электрическое подключение выполняемое монтажной организацией лист 5
![Riello RS 250/M MZ t.l. [31/33] Электрическое подключение выполняемое монтажной организацией лист 5](/views2/1660136/page31/bg1f.png)
31
BU = синий
BK = черный
BN = коричневый
YE = желтый
GN = зеленый
RD = красный
WH = белый
OG = оранжевый
VT = фиолетовый
GY = серый
PK = розовый
GO = золотой
TQ = бирюзовый
SR = серебряный
GNYE =
желто/зеленый

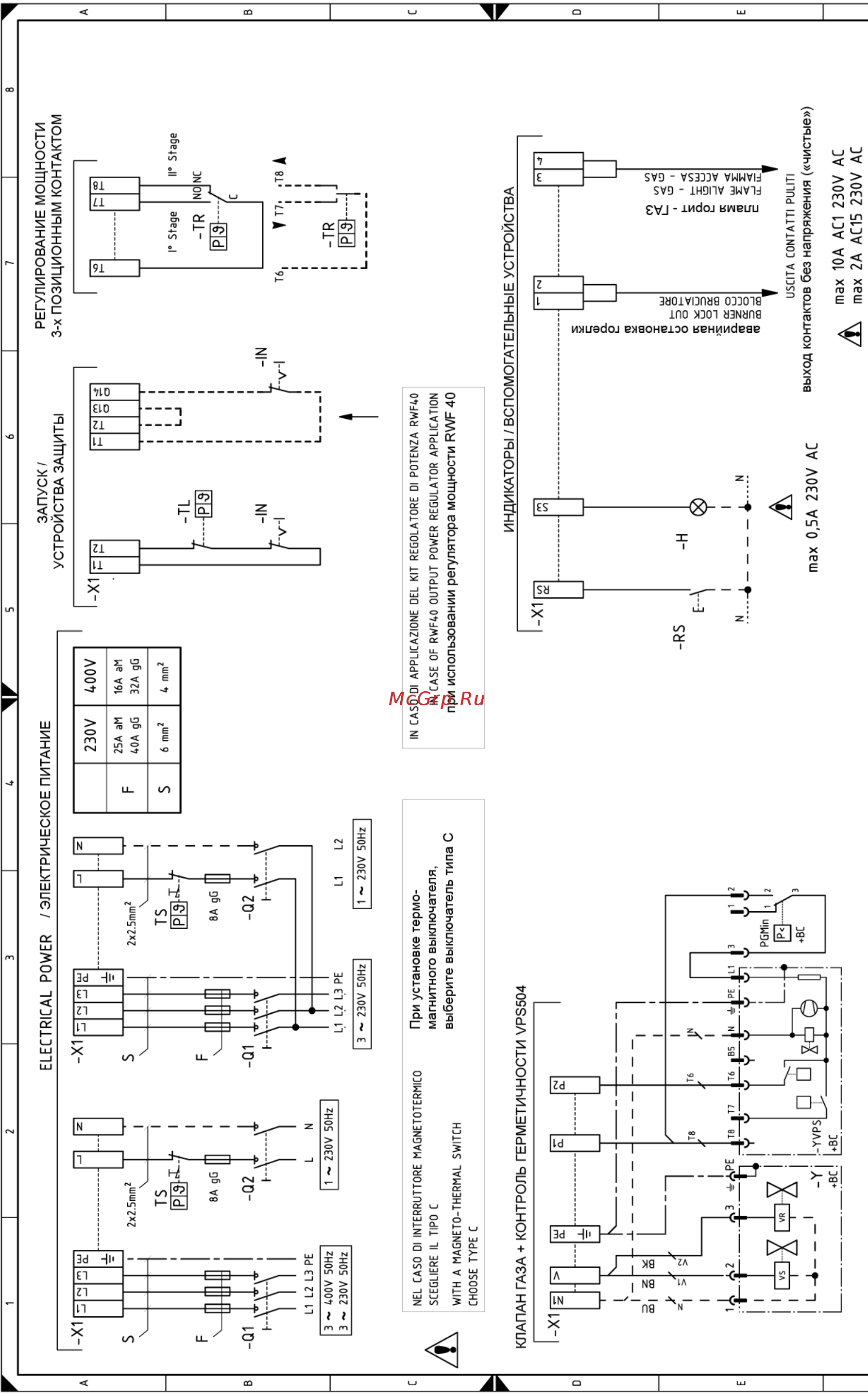

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ, ВЫПОЛНЯЕМОЕ МОНТАЖНОЙ ОРГАНИЗАЦИЕЙ
Лист: 5
