9

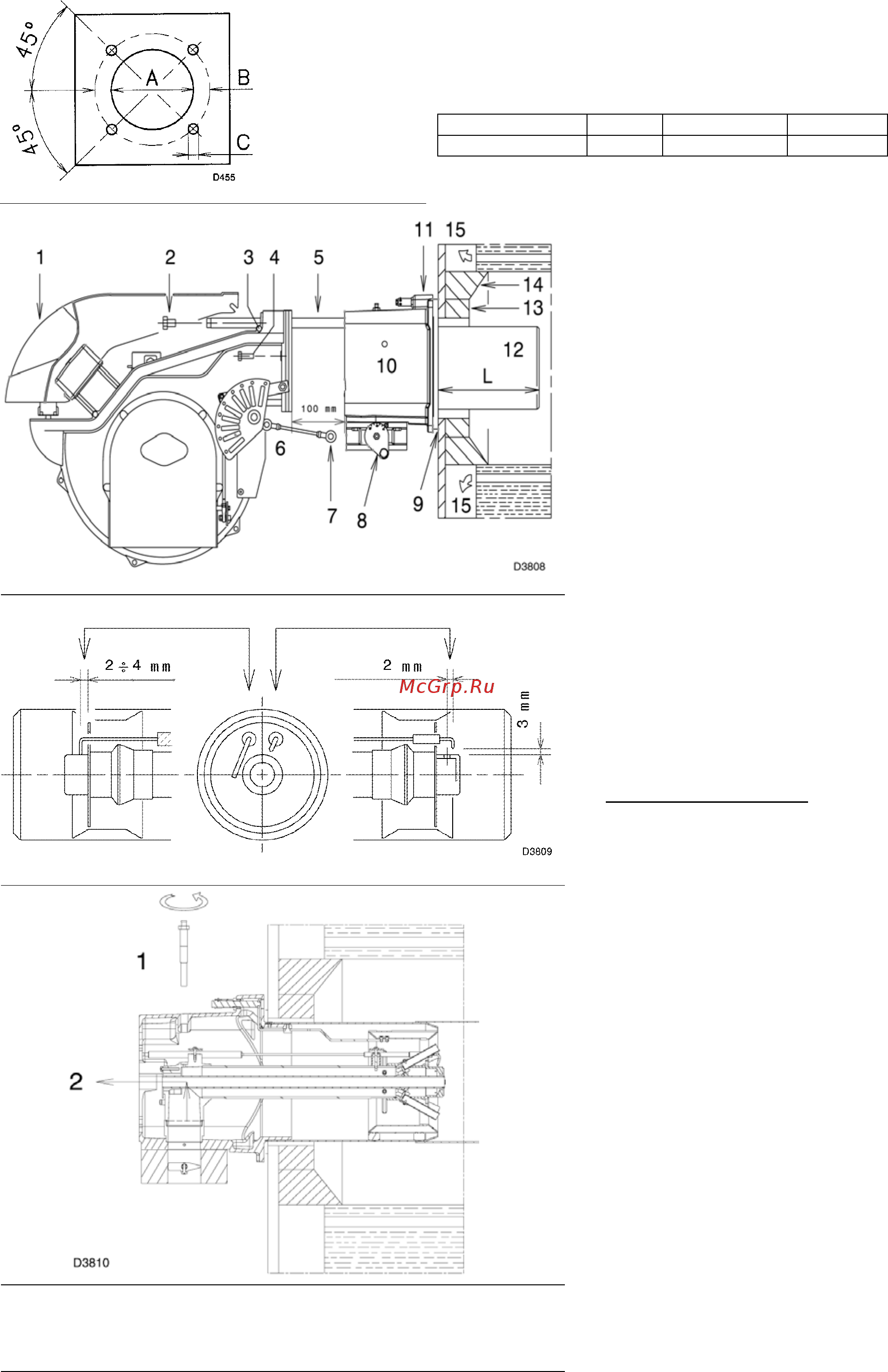

МОНТАЖ
(А)
ФЛАНЕЦ КОТЛА (А)
Просверлите отверстия во фланце котла, который закрывает
камеру сгорания, как показано на рисунке (А). Расположение
отверстий с резьбой можно разметить с помощью теплового
экрана, который входит в комплект поставки горелки.
мм A B C
RS 250/М MZ 230 325-368 M16
(В)
ДАТЧИК ЭЛЕКТРОД
(C)
(D)
ДЛИНА ГОЛОВКИ (В)
Длина головки подбирается в соответствии с
рекомендациями производителя котла, но в
любом случае она должна быть больше, чем
толщина дверцы котла, включая толщину
огнеупорного материала.
Длина головки L (мм), которую можно заказать,
составляет 370 мм:
Д
ля котлов, у которых дымовые газы выходят
спереди (15), или с инверсионной камерой
сгорания, установите защиту (13) из огнестойкого
материала между огнеупорной защитой котла
(14) и головкой (12).
Данная защитная прокладка не должна
препятствовать выниманию головки.
На котлы, передняя часть которых охлаждается
водой, не требуется ставить огнеупорную
прокладку (13) – (14) (рисунок В), если только это
не требует производитель котла.
КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ (B)
Перед тем, как устанавливать горелку на котел,
через отверстие в головке горелки убедитесь в
том, что датчик и электрод установлены
правильно, как показано на рисунке (С).
Затем снимите головку горелки следующим
образом, рисунок (В).
• Отвинтите 4 винта (3) и снимите кожух (1)
• Отсоедините шарнир (7)
от градуированного
сектора (8)
• Выньте винты (2) из направляющих (5)
• Выньте два винта (4) и сдвиньте горелку
назад вдоль направляющих (5)
приблизительно на 100 мм
• Отсоедините провода датчика и электрода,
выньте шплинт с направляющей (3), а затем
выдвиньте всю горелку вдоль направляющих.
Закрепите фланец (11) (рисунок В) на фланце
котла, установив защитный тепловой экран (9)
(рисунок В), который входит в комплект поставки.
Используйте 4 винта, которые также входят в
комплект поставки, предварительно защитите
резьбу специальным материалом для резьбы.
Соединение горелка-котел должно быть
герметичным.
Если во время проверки, которая выполнялась
перед этим, оказалось, что датчик или электрод
установлены неправильно, снимите винт (1)
(рисунок D), выньте внутреннюю часть головки
(2) (D) и отрегулируйте их.
Не поворачивайте датчик, а оставьте его как
показано на рисунке (С); если он будет
находиться слишком близко к электроду розжига,
может повредиться усилитель автомата горения
(блока управления).
