10
(А) (В)
номер риски
Максимальная мощность горелки
(С)
(D)

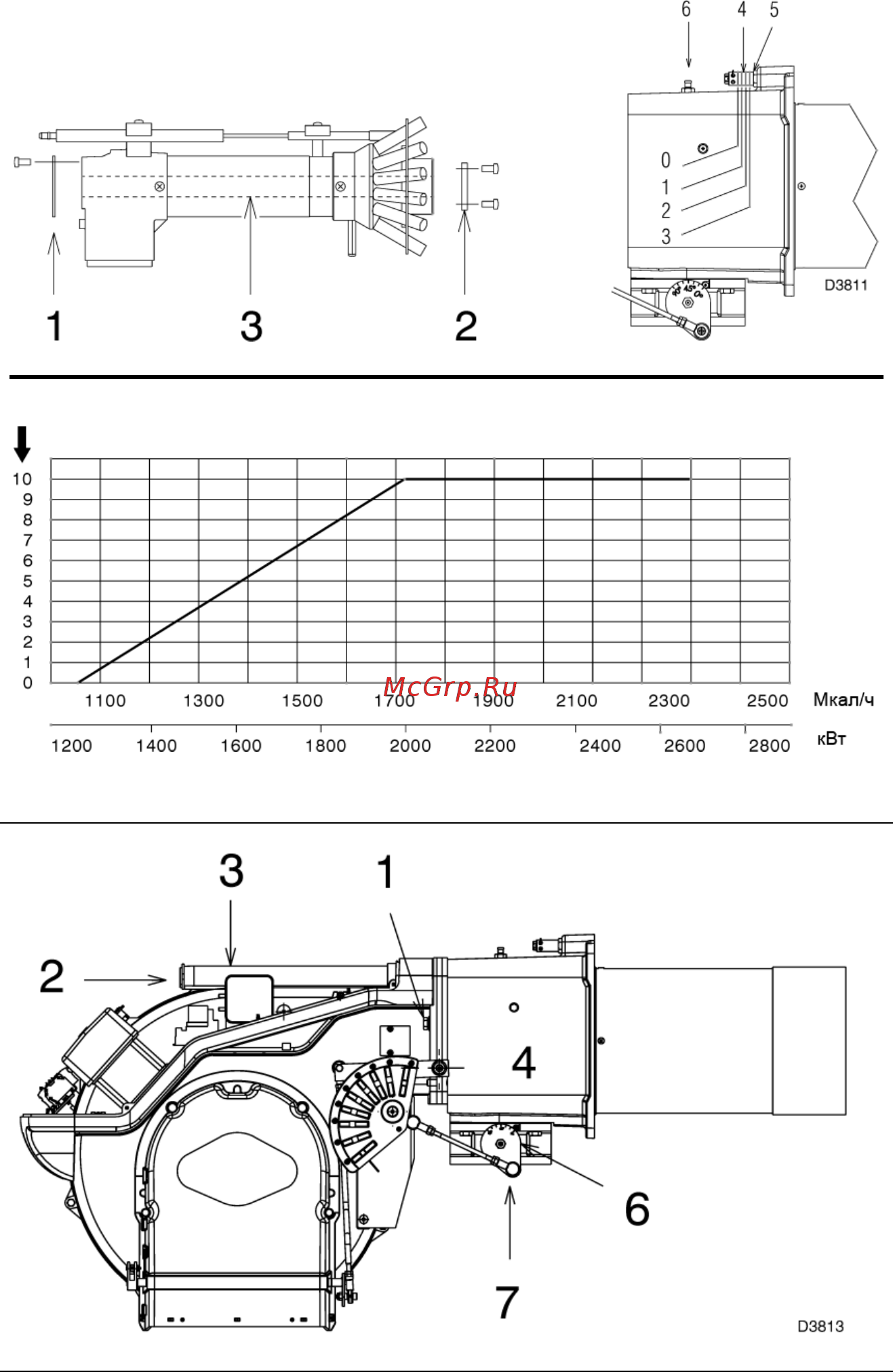

РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ
Теперь, на данном этапе установки,
головка и соединительная муфта
закреплены на котле, как показано на
рисунке (В). На данном этапе
особенно удобно отрегулировать
головку горелки. Данная регулировка
зависит только от заданной
максимальной мощности горелки.
Поэтому, прежде чем регулировать
головку горелки, необходимо
настроить этот параметр.
Имеется две регулировки головки:
Регулировка воздуха (В). Смотри
график (С).
Поверните винт (4) (рисунок В), пока
нужная вам риска не совпадет с
внешней плоскостью фланца (5)(В).
Регулировка газа (А).
Если горелка устанавливается в
систему, где её максимальная
мощность не будет превышать 1300
Мкал/час (приблизительно 1500 кВт),
Выньте внутреннюю трубку
(3)(рисунок А) и установите диски (1)-
(2) (рисунок А), которые входят в
комплект поставки. Если в сети
слабое давление газа, можно
оставить стандартную конфигурацию
головки, ограничив минимальный
предел мощности при модуляции
значением 450 Мкал/час
(приблизительно 520 кВт).
Пример:
Максимальная мощность
горелки = 2650 кВт
Из графика (С) находим, что для
данной мощности необходимо
установить винт регулировки воздуха
на риску 10, как показано на рисунке
(В).
Продолжая предыдущий пример, на странице 8, мы видим, что для горелки на мощности 2650 кВт давление
на штуцере (4) (рисунок D) должно быть приблизительно 18,7 мбар.
По окончании регулировки головки горелки, вновь установите горелку на направляющие (3) (рисунок D), на
расстоянии приблизительно 100 мм от соединительной муфты (4) (рисунок D) – горелка находится в
положении, показанном на рисунке (В) на странице 9 – вставьте провод датчика и провод электрода, а затем
сдвиньте горелку до соединительной муфты, при этом горелка должна оказаться в положении, как показано
на рисунке (D).
Установите винты (2) обратно в направляющие (3).
Закрепите горелку на соединительной муфте с помощью винтов (1).
Наденьте шарнирное соединение (7) на градуированный сектор (6).
Внимание
В момент закрытия горелки вдоль двух направляющих, надо аккуратно потянуть наружу провод высокого
напряжения и проводок датчика обнаружения пламени, чтобы они не провисали.
