ТРУБОПРОВОД ПОДАЧИ ГАЗА
(А)
(В)
• Газовая рампа может находиться как
справа, так и слева, в зависимости от того,
как вам удобнее.
• Электромагнитные клапаны должны
располагаться как можно ближе к горелке,
таким образом, чтобы газ доходил до
головки горелки за безопасное время 3
секунды.
• Убедитесь, что давление, которое должно
быть на горелке, попадает в диапазон
возможных значений на регуляторе
давления (цвет пружинки).
ГАЗОВАЯ РАМПА (А)
Она прошла испытания по стандартам EN 676
и поставляется отдельно от горелки, согласно
коду, приведенному в таблице (В).

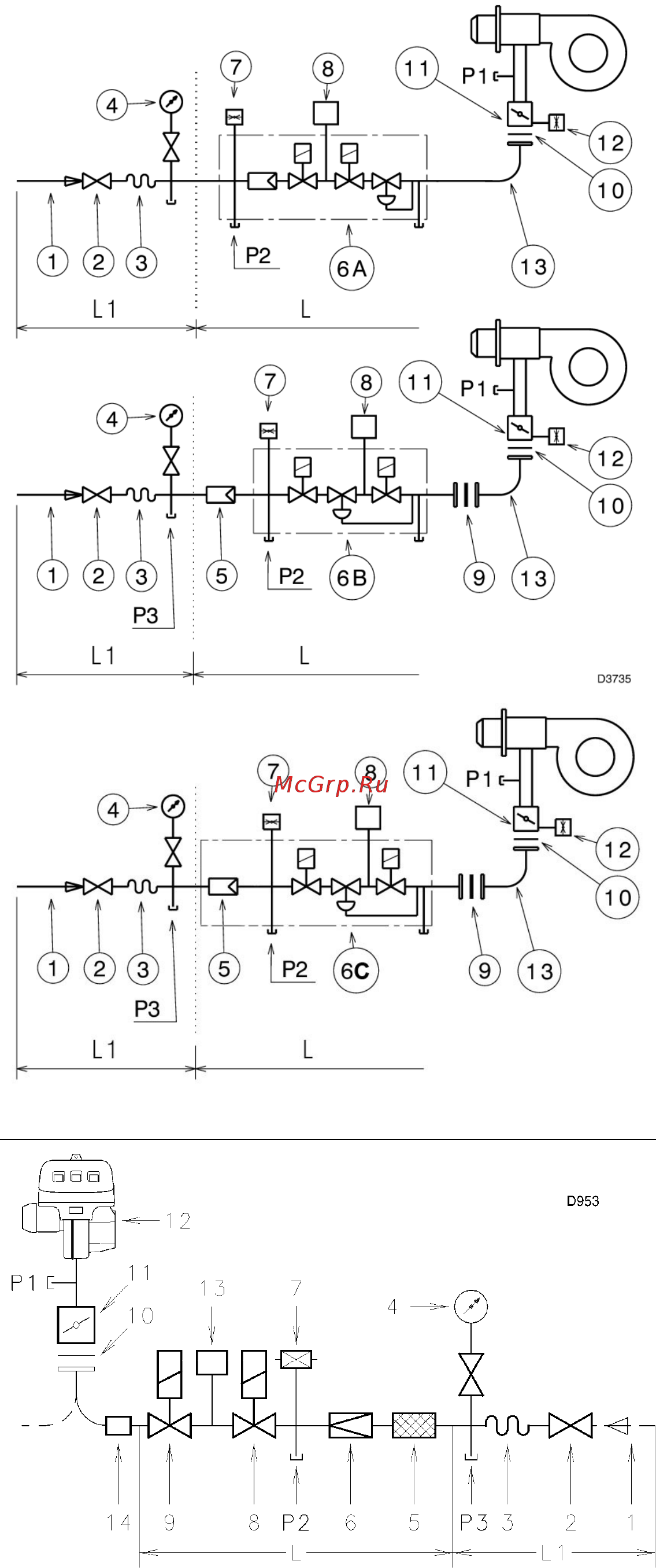

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ (А)
1 – трубопровод, по которому подается газ
2 – ручной вентиль
3 – антивибрационная вставка (анаконда)
4 – манометр с кнопочным вентилем
5 – фильтр
6А – MBC 1200 SE 50 CT, включает в себя:
- фильтр (сменный)
- рабочий клапан
- регулятор давления
6В – MBC 1900-3100 SE FC CT, включает в
себя:
- предохранительный клапан
- рабочий клапан
- регулятор давления
6C – MB DLE 420 CT, включает в себя:
- фильтр (сменный)
- предохранительный клапан
- рабочий клапан
- регулятор давления
7 – реле минимального давления газа
8 – устройство контроля герметичности
клапанов. В соответствии со стандартом
EN 676, для горелок с максимальной
мощностью более 1200 кВт обязательно
должен производиться контроль
герметичности.
9 – прокладка
10 – прокладка, входящая в комплект поставки
горелки
11 – дроссельная заслонка для регулировки
подачи газа (DN80)
12 – реле максимального давления газа
13 – адаптер газовая рампа – грелка
- входит в комплект поставки горелки
- поставляется на заказ, отдельно от
газовой рампы, для моделей с фланцевым
соединением
Р1 – давление на головке горелки
Р2 – давление перед клапанами/регулятором
Р3 – давление перед фильтром
L – газовая рампа, поставляется отдельно в соответствии с кодом, указанным в таблице (В)
L1 – часть контура, которая должна выполняться монтажной организацией.
