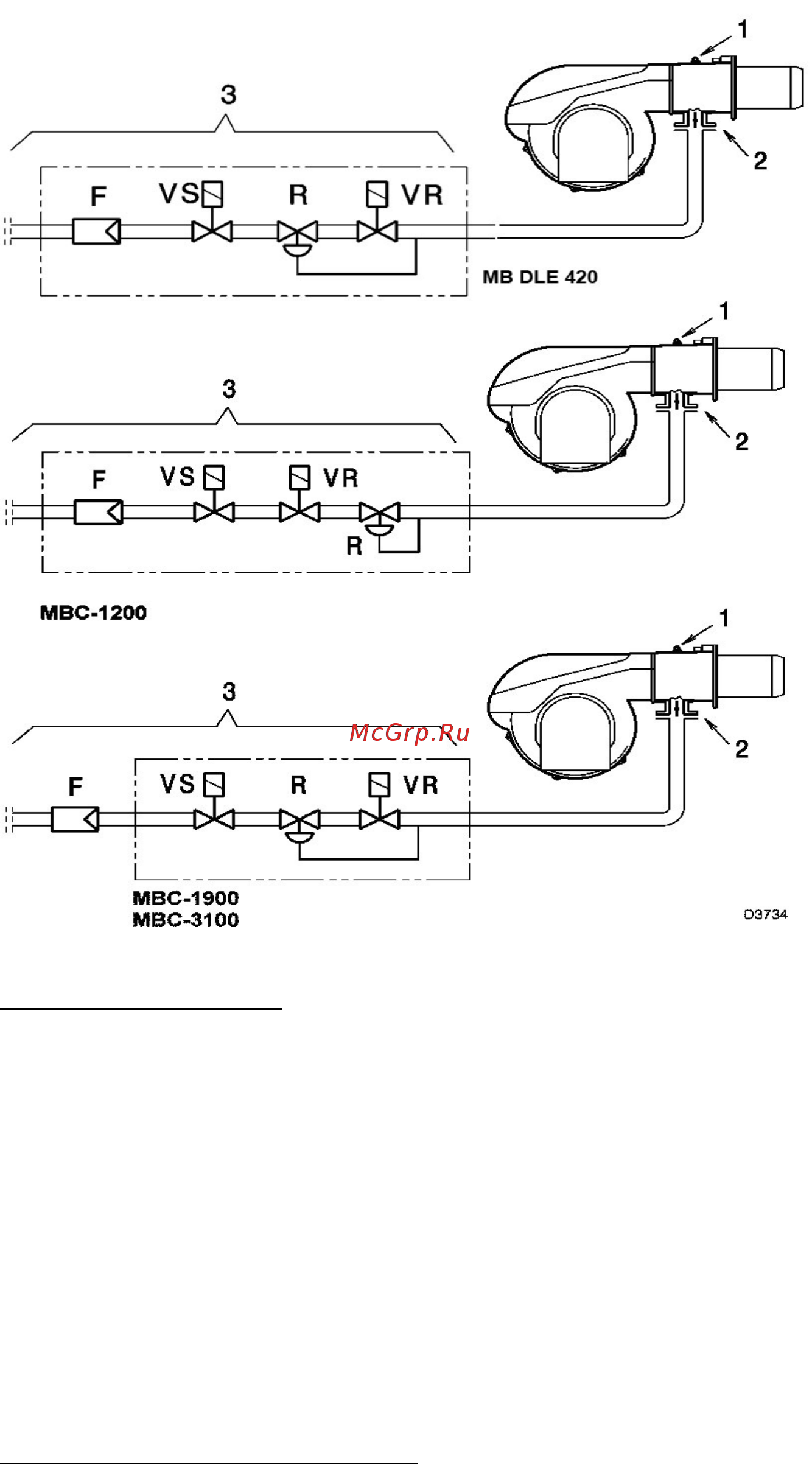

(В)

Если необходимо узнать

приблизительную мощность горелки при работе на максимуме (МАХ):

- вычтите из давления газа на штуцере (1) (рисунок В) давление в камере сгорания

- в таблице (А) в колонке 1 найдите давление, наиболее близкое к значению, полученному при

вычитании

- слева прочтите мощность, которая ему соответствует.

Пример:

• работа на максимальной мощности МАХ;

• природный газ G20, низшая теплотворная способность 9,45 кВт*час/нм

• давление газа на штуцере отбора давления (1) рисунок (В) = 11,8 мбар

• давление в камере сгорания = 3,0 мбар

11,8-3,0 = 8,8 мбар

Давлению 8,8 мбар, колонка 1, в таблице соответствует мощность 1700 кВт.

Это значение используется как первое приближение. После этого реальная мощность измеряется с

помощью счетчика.

Если же вы наоборот хотите узнать

давление газа, которое должно быть на штуцере замера давления (1)

рисунок (В), при условии что вы зафиксировали максимальную мощность, действуйте следующим образом:

- найдите в таблице (А) для данной горелки значение мощности, ближайшее к заданному значению

- справа, в колонке 1, прочтите давление, которое должно быть на штуцере замера давления (1) (В)

- сложите давление в камере сгорания с этим значением.

Пример:

• требуемая максимальная мощность горелки – 1700 кВт

• природный газ G20 низшая теплотворная способность 9,45 кВт*час/нм

• давление газа при мощности 1600 кВт, из таблицы (А), колонка 1 = 8,8 мбар

• давление в камере сгорания = 3,0 мбар

8,8+3,0 = 11,8 мбар

это и будет давление, которое должно быть на штуцере замера давления (1) рисунок (B).
