22

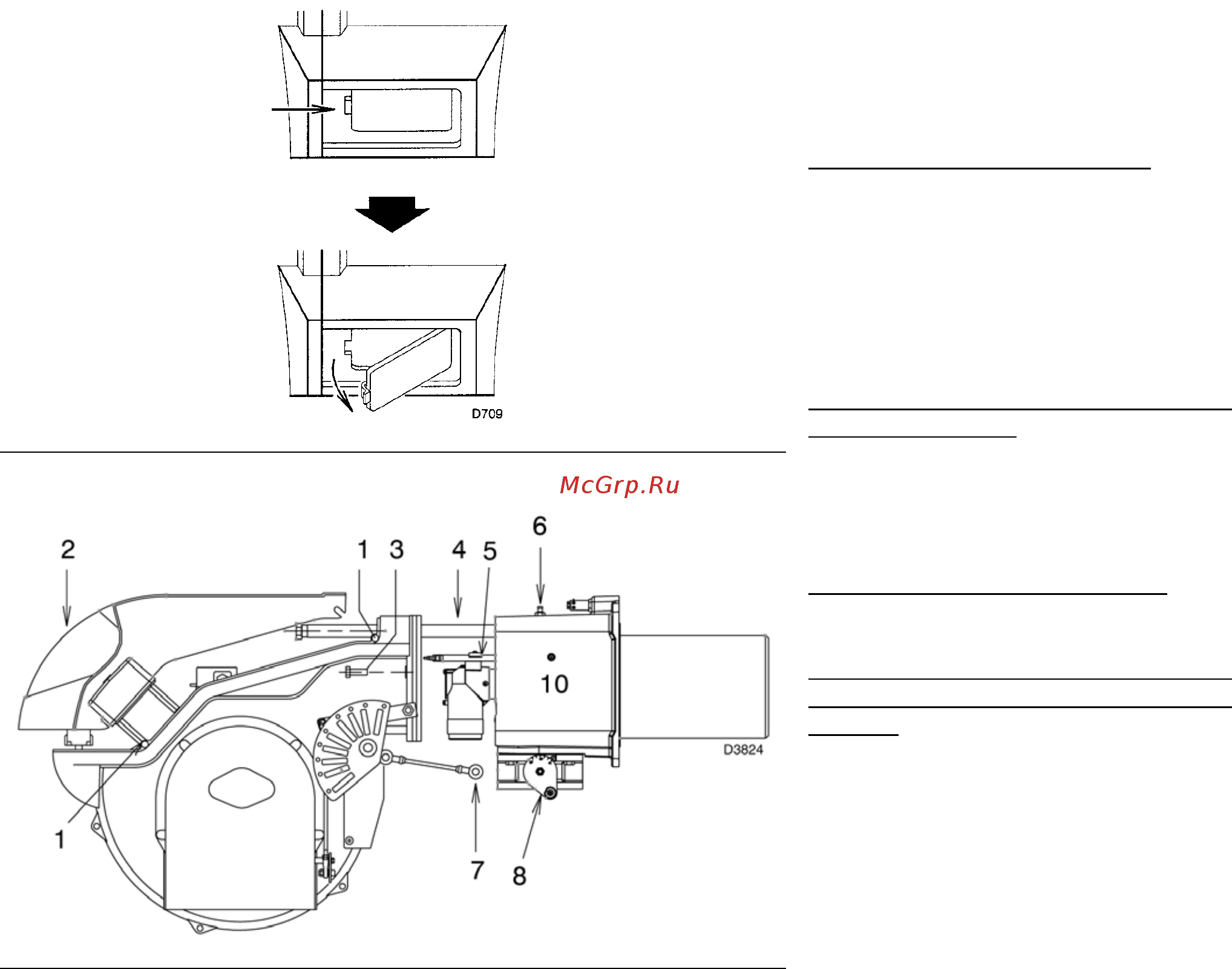

ГЛАЗОК КОНТРОЛЯ ПЛАМЕНИ
(А)
ОТКРЫВАНИЕ ГОРЕЛКИ
(В)
ОКОНЧАТЕЛЬНАЯ ПРОВЕРКА (при
работающей горелке)
• Разомкните термостат/реле
давления TL:
• Разомкните термостат/реле
давления TS:
Горелка должна остановиться
• Поверните ручку реле
максимального давления газа на
конец шкалы, до минимального
положения.
• Поверните ручку реле давления
воздуха на конец шкалы, до
максимального положения
Должна произойти аварийная
остановка горелки
• Выключите горелку и отключите
напряжение.
• Отсоедините коннектор реле
минимального давления газа.
Горелка не должна запуститься
• Отсоедините провод датчика
ионизации:
Должна произойти аварийная
остановка горелки из-за неудачного
розжига
• Убедитесь, что все механические
элементы регулировочных
устройств хорошо затянуты.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Процесс горения
Проанализируйте дымогарные газы. Если где-то по сравнению с предыдущими проверками произошли
сильные изменения, значит, там особенно внимательно надо будет произвести техническое обслуживание.
Утечки газа
Убедитесь, что в трубопроводе, соединяющем счетчик газа и горелку, нет утечек газа.
Фильтр газа
Заменяйте фильтр газа, когда он загрязняется.
Глазок пламени
Протирайте стекло глазка для визуального контроля пламени (рисунок А).
Головка горелки
Откройте горелку и проверьте, чтобы все элементы горелки были целы и исправны, не деформированы из-
за высокой температуры, не были грязными и стояли на своих местах. В случае сомнений снимите колено
(5) (рисунок В).
Серводвигатель
Отсоедините эксцентрик (4) (рисунок А на странице 16 от серводвигателя, нажав и сместив вправо кнопку (3)
(рисунок В) на странице 16 и вручную проверьте как он вращается, вперед и назад, он должен вращаться
легко. Снова наденьте эксцентрик, сместив влево кнопку (2) (рисунок В) на странице 16.
