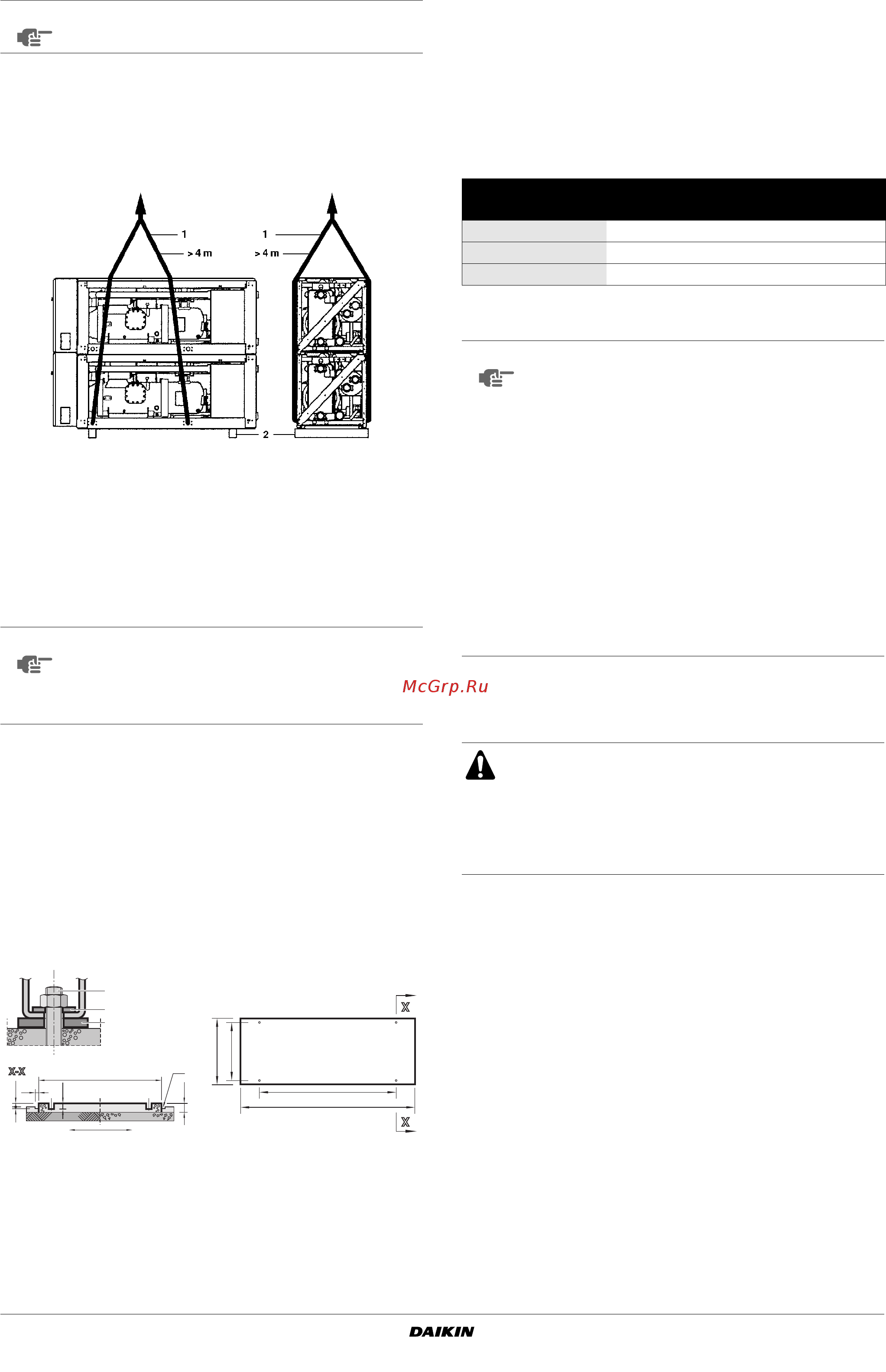

![Daikin EWLD480MBYNN [6/18] Осмотр и транспортировка чиллера](/views2/1660150/page6/bg6.png)
Инструкция по монтажу
3
EWLD120~540MBYNN
Бесконденсаторные чиллеры с водяным охлаждением
4PW22686-1
Осмотр и транспортировка чиллера
Непосредственно после доставки чиллер следует тщательно
осмотреть и обо всех повреждениях незамедлительно сообщить
представителю компании-перевозчика.
При погрузке и разгрузке чиллера необходимо иметь в виду
следующие положения:
1 Предпочтительно производить разгрузку чиллера при
помощи подъемных механизмов и строп, согласно инструк-
ции на агрегат. Длина каждой из строп (1) должна быть не
менее 4 м.
2 Для транспортировки чиллеры закрепляются на деревян-
ных балках (2), которые следует удалить перед установкой.
Распаковка и размещение чиллера
1 Отсоедините транспортировочные деревянные балки.
2 Установите чиллер на вибропоглощающее основание
в случае размещения его в месте, где шум и вибрация
недопустимы.
3 Установите чиллер на прочное и ровное основание.
Чиллер следует устанавливать на твердом основании.
Рекомендуется закрепить его на бетонном основании
с помощью анкерных болтов.
■ Закрепите анкерные болты в бетонном основании. Перед
окончательной затяжкой болтов убедитесь в том, что
шайбы, отвечающие стандарту DIN434, а также резиновые
прокладки, приобретаемые на внутреннем рынке и
служащие для виброизоляции, установлены как показано
выше.
■ Бетонное основание должно быть выше уровня земли
приблизительно на 100 мм — это упростит прокладку
трубопроводов и обеспечит более качественный отвод
воды.
■ Убедитесь в том, что основание имеет ровную и плоскую
поверхность.
Подключение контура циркуляции
хладагента
Меры предосторожности при прокладке трубопроводов
Попадание в контур циркуляции хладагента воздуха, механи-
ческих частиц и грязи может привести к поломке чиллера.
Поэтому при подключении контура циркуляции хладагента
необходимо соблюдать следующие правила:
1. Используйте только чистые и сухие трубы.
2. При удалении заусенцев направьте конец трубы вниз.
3. При прокладке сквозь стену закройте конец трубы, чтобы в нее
не попали грязь и пыль.
ПРИМЕЧАНИЕ
Максимальная продолжительность непрерывной
работы агрегата составляет один час.
ПРИМЕЧАНИЕ
Старайтесь избегать сверления корпуса блока.
Если сверления избежать нельзя, обработайте
просверленные отверстия таким образом, чтобы
свести к минимуму вероятность коррозии поверх-
ности блока.
1 Анкерный болт
2 Шайба
3 Резиновая пластина
4 Сырая пробка или лист резины
5 Земля
6 Бетонный пол
7 Дренажная канавка
>200
>A
100
>100
50
>930
1
2
3+4
56
7
1855
>930
808
>2371
Анкерный болт
МОДЕЛЬ A Сечение Количество
EWLD120+170 300 M20x200 4
EWLD240+260 350 M20x200 4
EWLD340~540 350 M20x270 4
ПРИМЕЧАНИЕ
■ Приведенные в таблице цифры относятся
к установке чиллера на земле) или на
бетонном основании. Если основание лежит
на твердом полу, то его толщину можно
включить в толщину бетонного основания.
■ При установке чиллера на бетонном
основании не забудьте проложить дренажную
канавку как показано на рисунке. Надежный
дренаж должен быть обеспечен независимо
от способа установки чиллера — как на
земле, так и на бетонном основании.
■ Соотношение компонентов для бетонного
основания: цемент — 1 часть, песок — 2 части
и гравий — 3 части. Через каждые 300 мм
основание следует укрепить стальной
арматурой Ø10 мм. Края основания
необходимо выровнять.
Чиллеры оборудованы патрубками подачи (сторона
нагнетания) и отвода хладагента (жидкостной трубо-
провод), которые служат для соединения с внешним
конденсатором. Прокладка трубопроводов должна
осуществляться квалифицированными специалистами
и проводиться в соответствии с общеевропейскими и
национальными стандартами.
