Инструкция по монтажу
5
EWLD120~540MBYNN
Бесконденсаторные чиллеры с водяным охлаждением
4PW22686-1
Подготовка, проверка и подсоединение
контура циркуляции воды
Блоки оснащены соединительными элементами для
подсоединения подачи и отвода воды к трубопроводам контура
циркуляции. Прокладка этого контура должна осуществляться
квалифицированными специалистами и проводиться в соот-
ветствии с общеевропейскими и национальными стандартами.
1 Подготовка блока к подсоединению контура циркуляции
воды
С блоком поставляется коробка с муфтами и
фильтром.
Во избежание повреждения деталей блоков во время
транспортировки труба подачи воды с реле протока и датчиком
температуры воды на входе, а также труба отвода воды
с датчиком температуры воды на выходе, не устанавливаются
на заводе.
■ Подсоединение трубы подачи воды с реле протока и
датчиком температуры воды на входе: (не для EWLD120)
Труба подачи воды с реле протока и датчиком температуры
воды на входе монтируется на стороне входа воды
в испаритель(и). Эта труба предварительно заизолирована.
Разрежьте оберточный материал и прикрепите трубу
с помощью прилагаемых муфт ко входу(ам) воды
в испаритель.
■ Подсоединение трубы отвода воды с датчиком темпера-
туры воды на выходе: (не для EWLD120)
Труба отвода воды с датчиком температуры воды на вы-
ходе монтируется на стороне выхода воды из испарителя.
Эта труба предварительно заизолирована.
Разрежьте оберточный материал и прикрепите трубу(ы)
с помощью прилагаемых муфт к выходу(ам) воды
из испарителя.
■ После установки труб входа и
выхода воды и в качестве общего
правила для других агрегатов
рекомендуется перед началом
эксплуатации проверить глубину
погружения датчиков температуры воды в соединительные
трубы (см. рисунок).
■ Подсоединение фильтра
Через концевую пробку фильтра можно подсоединить
приобретаемый на внутреннем рынке продувочный порт
для удаления из фильтра жидкости и накапливающихся
веществ.
■ Подсоединение обратных труб
Приварите прилагаемые обратные трубы к концам контура
циркуляции воды и подсоедините к блоку с помощью
прилагаемых муфт .
2 На всех нижних точках системы должны быть предусмо-
трены дренажные отверстия, чтобы обеспечить полный
слив воды на время обслуживания или сезонной остановки.
Дренажная заглушка на конденсаторе обеспечивает его
полное опорожнение. При этом необходимо открыть
воздушные клапаны (смотрите приведенные выше схемы).
3 Во всех верхних точках системы должны быть установлены
воздушные клапаны. Они должны быть легкодоступны для
сервисного обслуживания.
4 На агрегате должны быть установлены запорные вентили,
позволяющие проводить плановое сервисное обслужи-
вание отдельных элементов, не производя дренаж всей
системы.
5 Рекомендуется установить вибропоглощающие устройства
в контуре воды для предотвращения напряжения трубо-
проводов и распространения по ним шумов и вибраций.
6 Для агрегатов в системе DICN с общим коллектором воды
на выходе из системы необходимо предусмотреть уста-
новку дополнительного датчика температуры воды. Датчик
температуры воды и его оправка в комплект поставки не
входят.
Оправка датчика температуры воды должна иметь
внутреннюю резьбу 1/4" и располагаться в общем
трубопроводе после чиллеров.
Проследите за тем, чтобы конец датчика температуры
оказался в потоке воды. Кроме того, перед датчиком дол-
жен быть прямолинейный участок трубопровода на длине
(L), который по меньшей мере в десять раз превосходит
диаметр трубы (А).
Расположение датчика должно быть таким, чтобы длины
его соединительного кабеля (12 м) было достаточно для
подключения к печатной плате главного чиллера/мастера.
Попадание в контур циркуляции воды воздуха, меха-
нических частиц и грязи может привести к поломке
блока.
Поэтому при подсоединении контура циркуляции воды
соблюдайте следующие правила:
1. Используйте только чистые трубы.
2. При удалении заусенцев направьте конец трубы вниз.
3. При прокладке сквозь стену закройте конец трубы,
чтобы в нее не попали грязь и пыль.

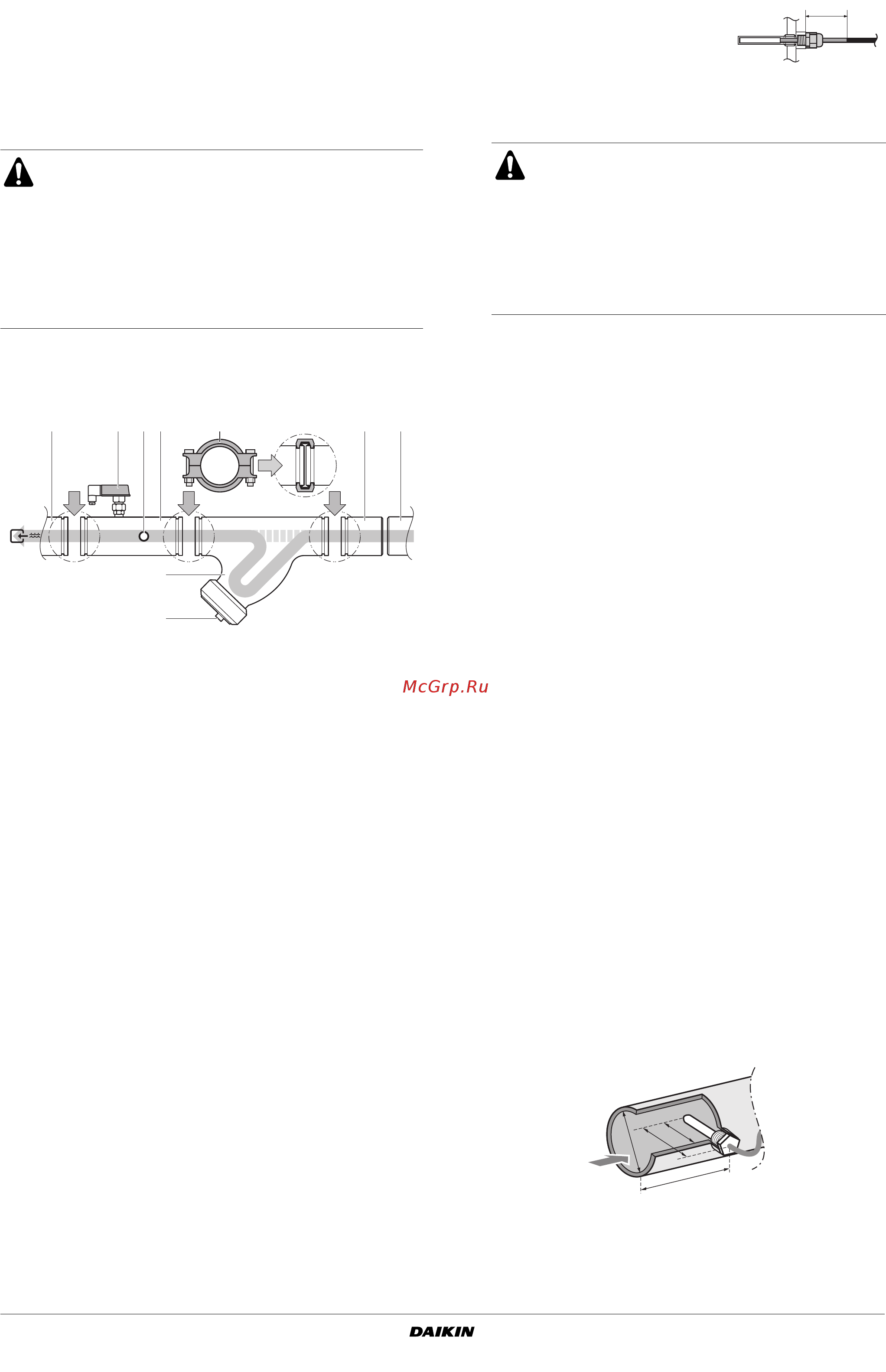

1 Подача воды в испаритель
2 Реле протока
3 Датчик воды на входе
4 Труба подачи воды с реле протока и датчиком температуры
воды на входе
5 Муфта
6 Обратная труба
7 Местный контур циркуляции воды
8 Фильтр
9 Концевая пробка фильтра
Victaulic
®
1567
8
432
9
5 5 5
Victaulic
®
Victaulic
®
Victaulic
®
■ Прилагаемый к блоку комплект фильтра
должен быть установлен перед входом воды
в испаритель посредством прилагаемых муфт
, как показано на рисунке. Фильтр
имеет отверстия диаметром 1,0 мм и
защищает испаритель от засоров.
■ Неправильный монтаж прилагаемого фильтра
приведет к серьезным повреждениям
оборудования (замерзанию испарителя).
≤ 50 mm
Victaulic
®
Victaulic
®
ØA
L ≥ 5 x ØA
>30m
m
>30mm
69m
m
69mm
>30m
m
69m
m
