![Riello RS 400/M BLU [30/35] Рабочая схема rmg m лист 8](/img/pdf.png)
Riello RS 400/M BLU [30/35] Рабочая схема rmg m лист 8
![Riello RS 400/M BLU [30/35] Рабочая схема rmg m лист 8](/views2/1660520/page30/bg1e.png)
30
BU = синий
BK = черный
BN = коричневый
YE = желтый
GN = зеленый
RD = красный
WH = белый
OG = оранжевый
VT = фиолетовый
GY = серый
PK = розовый
GO = золотой
TQ = бирюзовый
SR = серебряный
GNYE =
желто/зеленый

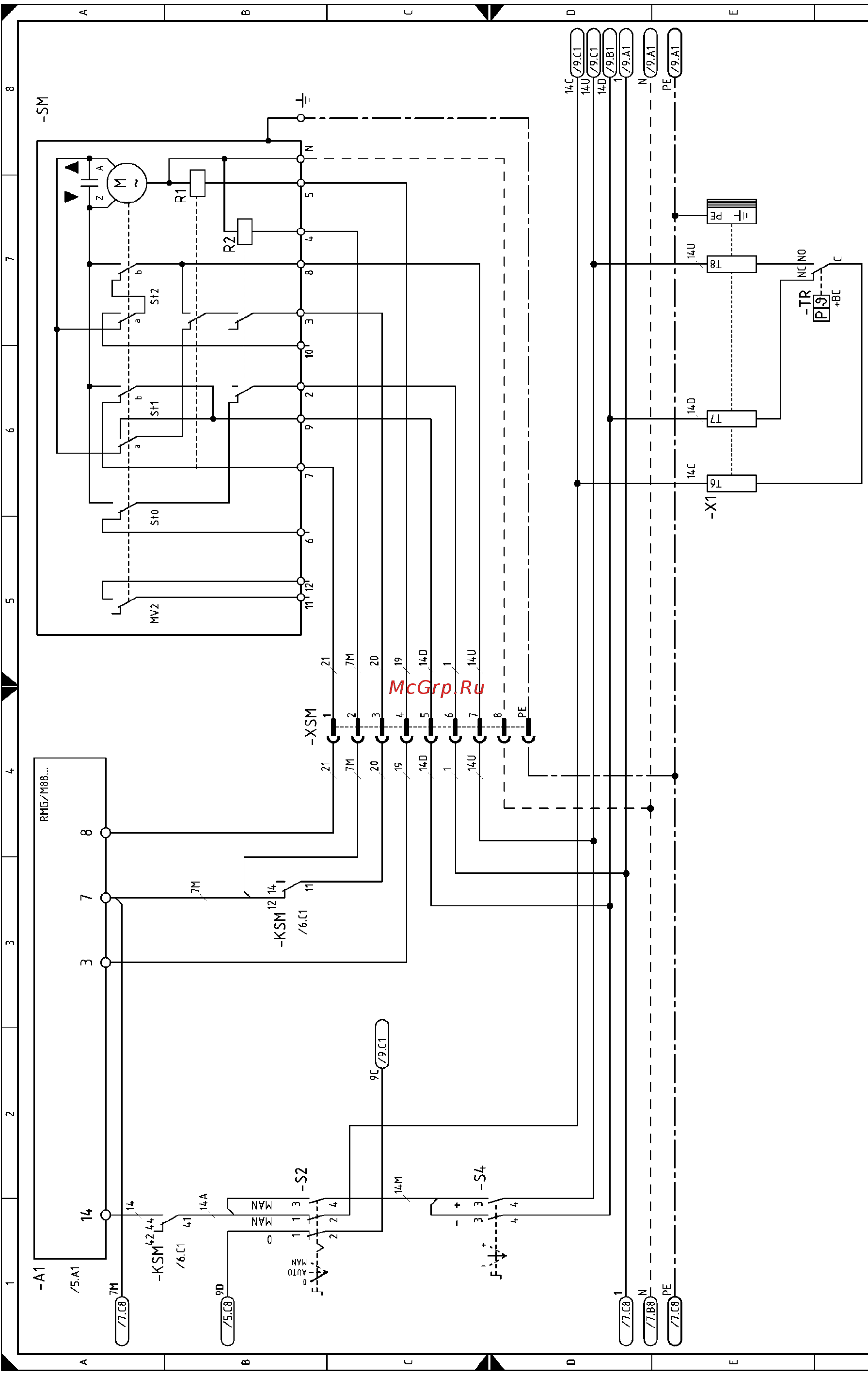

Рабочая схема RMG/M
Лист: 8
