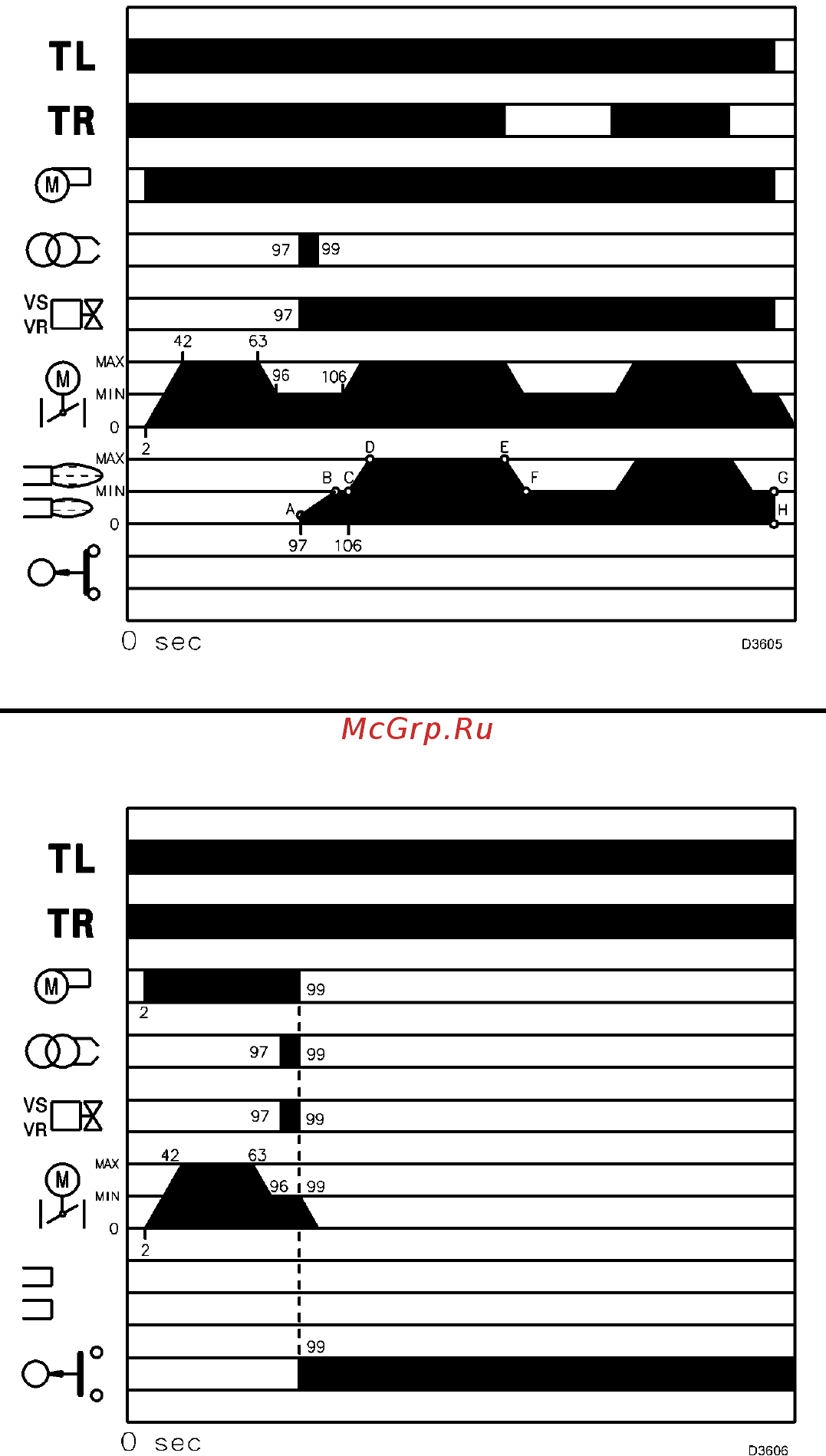

РАБОТА ГОРЕЛКИ (А)
ПРАВИЛЬНЫЙ РОЗЖИГ (секунды)
(А)
РОЗЖИГА НЕ ПРОИЗОШЛО
(В)
ПУСК ГОРЕЛКИ (рис. А)
• 0с: замыкание термостата TL
2 с: Начинается выполнение программы
автомата горения. Включается двигател
ь
вентилятора, включается серводвигатель,
начинается этап предварительной продувки,
серводвигатель поворачивается вправо на
125°, то есть до замыкания контакта на кулачке
3 (рисунок В на странице 12).
• 42с: Воздушная заслонка устанавливается на
максимальную производительность
• 63с: серводвигатель поворачивается влево
д
о
положения, заданного кулачком 2 (рисунок В на
странице 12) – минимальная мощность.
• 96с: воздушная заслонка устанавливается на
минимальную производительность, она же
точка розжига.
• 97с: на электроде розжига проскакивает искра,
открываются предохранительный клапан VS и
регулировочный клапан VR, быстрое
открывание. Зажигается пламя на маленькой
мощности, точка А.
После этого происходит постепенное
увеличение мощности, медленное открывание
вентиля VR до достижения минимальной
мощности, точка В.
• 99с: Искра пропадает.
• 106с: Заканчивается цикл пуска блока
управления (автомата горения).
