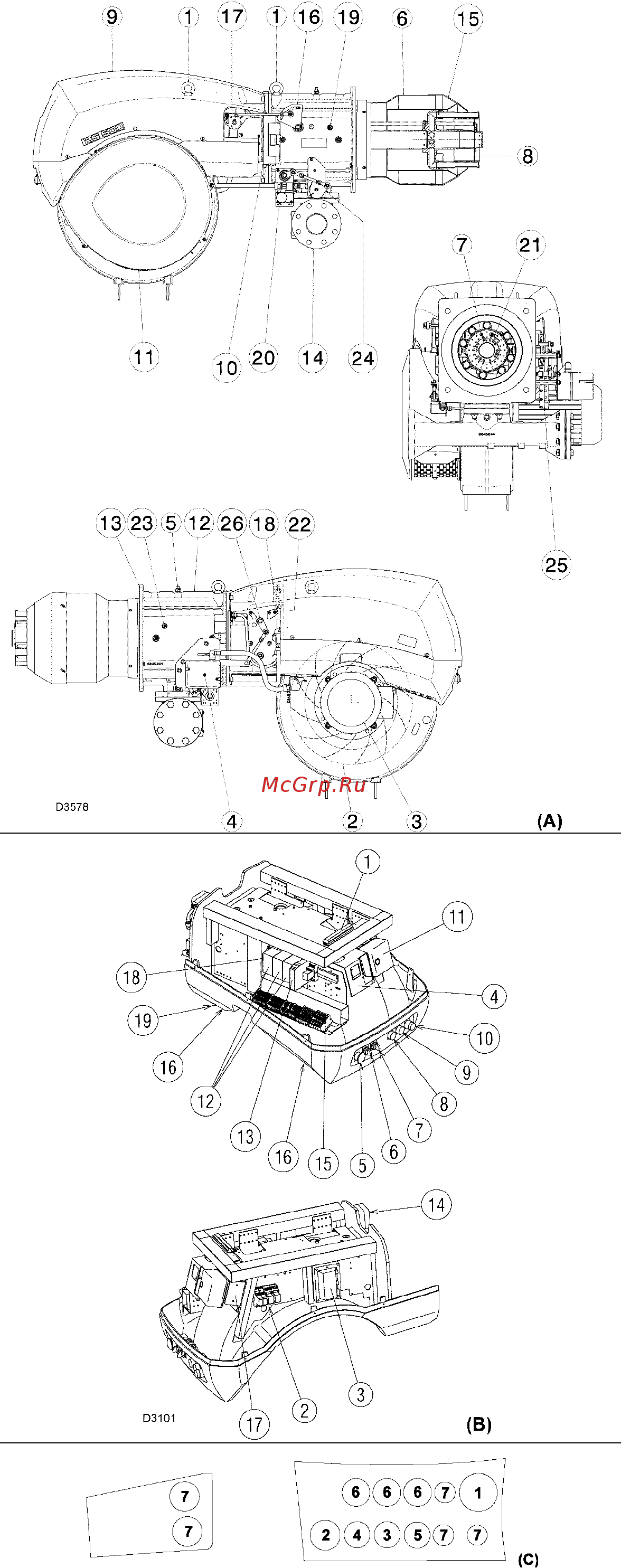

ОПИСАНИЕ ГОРЕЛКИ (А)
1 Рым болты для подъема горелки
2 Крыльчатка
3 Двигатель вентилятора
4 Серводвигатель
5 Штуцер для замера давления газа на головке горелки
6 Головка горелки
7 Электрод розжига
8 Диск стабилизации пламени (подпорная шайба)
9 Корпус, закрывающий электрическую часть
10 Шарнир для открывания горелки
11 Вход воздуха в вентилятор
12 Муфта
13 Экран для крепления к котлу
14 Фланец газовой рампы
15 Затвор (цилиндр)
16 Рычаг для перемещения головки горелки
17 Шестерни для перемещения воздушной заслонки
18 Реле давления воздуха (дифференциального типа)
19 Штуцер для замера давления воздуха на головке
горелки
20 Реле максимального давления газа со штуцером
давления
21 Датчик контроля наличия пламени
22 Штуцер давления для реле давления воздуха «+»
23 Штуцер давления для реле давления воздуха «-»
24 Рычаг управления дроссельной заслонкой газа
25 Лекало (кулачок) с изменяемым профилем
26 Рычаг управления воздушными заслонками
Горелку можно открывать как справа, так и слева, не
важно с какой стороны будет подаваться топливо.
Когда горелка закрыта, шарнир можно переставить на
противоположную сторону.
ОПИСАНИЕ ЭЛЕКТРИЧЕСКОЙ ЧАСТИ (В)
1 Клеммная колодка для дополнительных устройств
2 Выход реле с чистыми контактами (без напряжения)
3 Трансформатор розжига
4 Площадка крепления регулятора мощности RWF40
5 Кнопка СТОП
6 Переключатель для выбора режима работы
автоматический – ручной – отключено
7 Переключатель увеличения – уменьшения мощности
8 Световой индикатор разрешения пуска
9 Световой индикатор срабатывания реле тепловой
защиты двигателя
10 Световой индикатор аварийной остановки горелки и
кнопка перезапуска после аварийной остановки
11 Автомат горения
12 Стартер звезда/треугольник (только в RS 400/М BLU
– RS 500/M BLU)
13 Таймер (только в RS 400/М BLU – RS 500/M BLU)
14 Реле давления воздуха (дифференциального типа)
15 Клеммная колодка основного питания
16 Канал для проводов электропитания и подключения
внешних устройств.
17 Площадка для установки датчика
ультрафиолетовых лучей
18 Плавкие предохранители цепей управления
19 Штекер/разъем серводвигателя
ЗАМЕЧАНИЕ
Аварийная остановка горелки бывает двух видов:
А
ВАРИЙНАЯ ОСТАНОВКА НА АВТОМАТЕ ГОРЕНИЯ
(БЛОКЕ УПРАВЛЕНИЯ): Если загорается кнопка
(красный световой индикатор) (11) (В) на автомате
горения и кнопка с лампой (10) (В), это означает, что
произошла аварийная остановка горелки. Для
перезапуска после аварийной остановки нажмите
кнопку 10 (В).
АВАРИЙНАЯ ОСТАНОВКА ДВИГАТЕЛЯ:
Д
ля
перезапуска после аварийной остановки нажмите
кнопку на реле тепловой защиты.
ПРОВОДА ЭЛЕКТРОПИТАНИЯ И
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ (С)
1 Электрическое питание; 2 Двигатель вентилятора
3 Реле минимального давления газа
4 Устройство контроля герметичности клапанов (VPS)
5 Газовая рампа
6 Разрешающие сигналы/Устройства защиты
7 Свободный
